HS-E22智能药物提醒箱
HS-E22 智能药物提醒箱说明书
产品简介：
智能药物提醒箱是一款由LED灯模块、时钟模块、MP3语音播报模块、OLED显示屏模块、四位模拟按键模块等配件组合而成的智能套件。
本款套件可实现：一个具有闹钟提醒和时间显示功能的系统，通过连接的OLED显示屏（展示当前日期、时间以及设置的多个闹钟时间，同时结合实时时钟模块（RtcDS1307）获取准确时间，并且在闹钟时间到达时通过控制 LED 灯点亮以及播放音频文件来提醒用户，用户还可以通过几个按键来调整闹钟时间等设置。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能药物提醒箱。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
产品安装视频请移步“Hello STEM”公众号
视频安装在线观看链接：点击观看视频
STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。

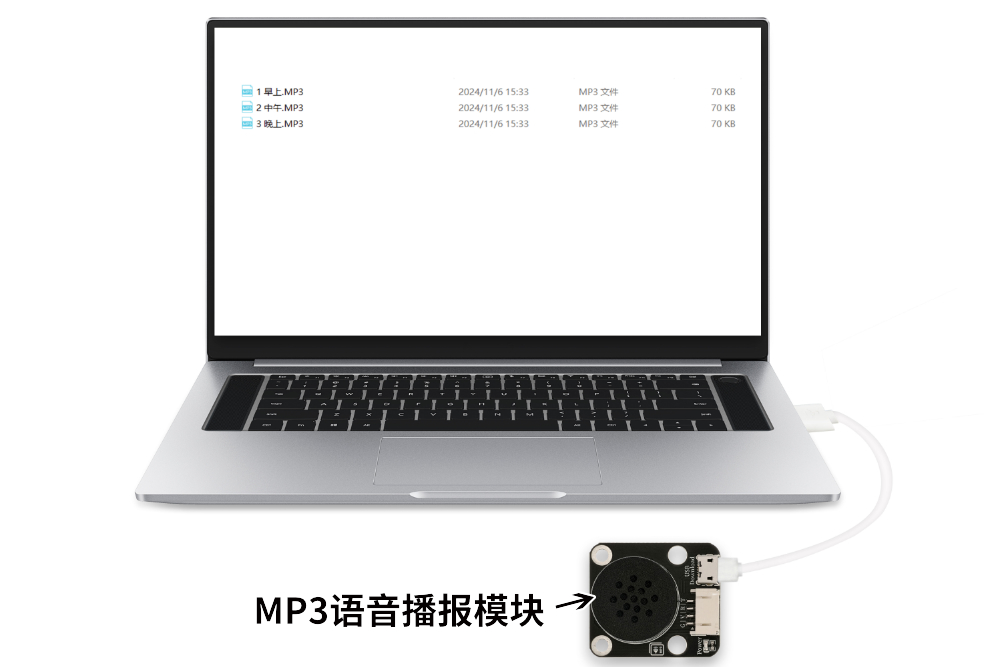

STEP：2
把早上、中午、晚上的音频一个个导入到MP3语音播报模块上(MP3音频文件在示例程序文件夹下载）。注意：mp3音频播放顺序为文件谁先拉入移动盘的顺序播放。导入方法：将MP3语音播报模块连接电脑，打开移动盘所在的文件夹，按照想要的播放顺序依次将音频文件拖入文件夹中。

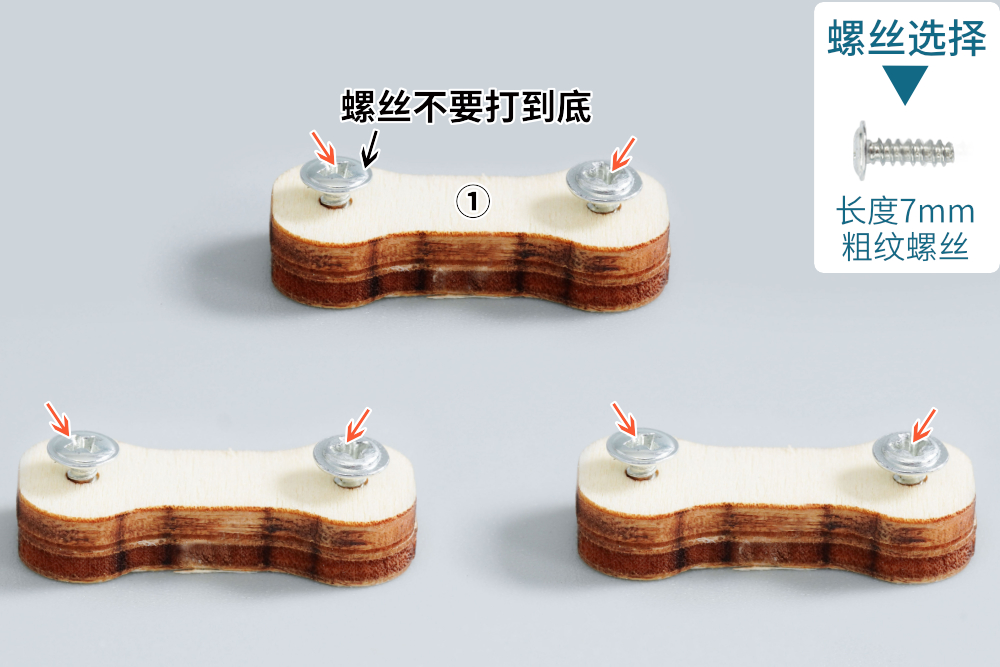

STEP：3
参照上图，用7mm粗纹螺丝把两块①号板安装在一起，做成抽屉把手,7mm粗纹螺丝超出板子2mm左右。注意：需要制作三块抽屉把手。

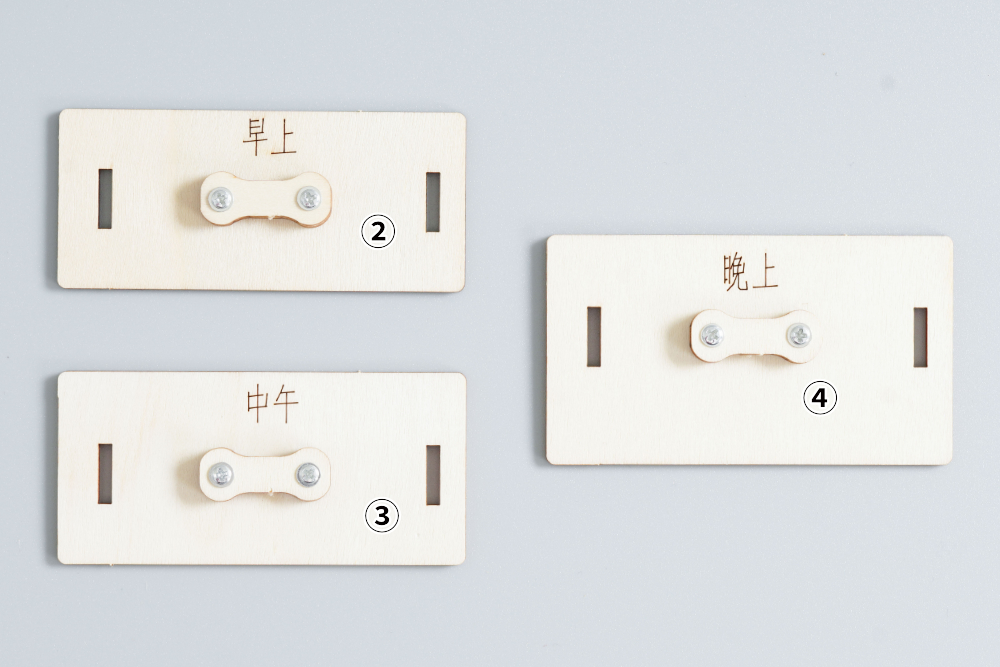

STEP：4
把三块抽屉把手上的7mm粗纹螺丝分别安装在②、③、④号板上。
STEP：5
参照上图，把两块⑤号板安装在⑥号板上。注意：需要制作三个。
STEP：6
用7mm粗纹螺丝把⑦号板安装⑤号板上。注意：需要制作三个。

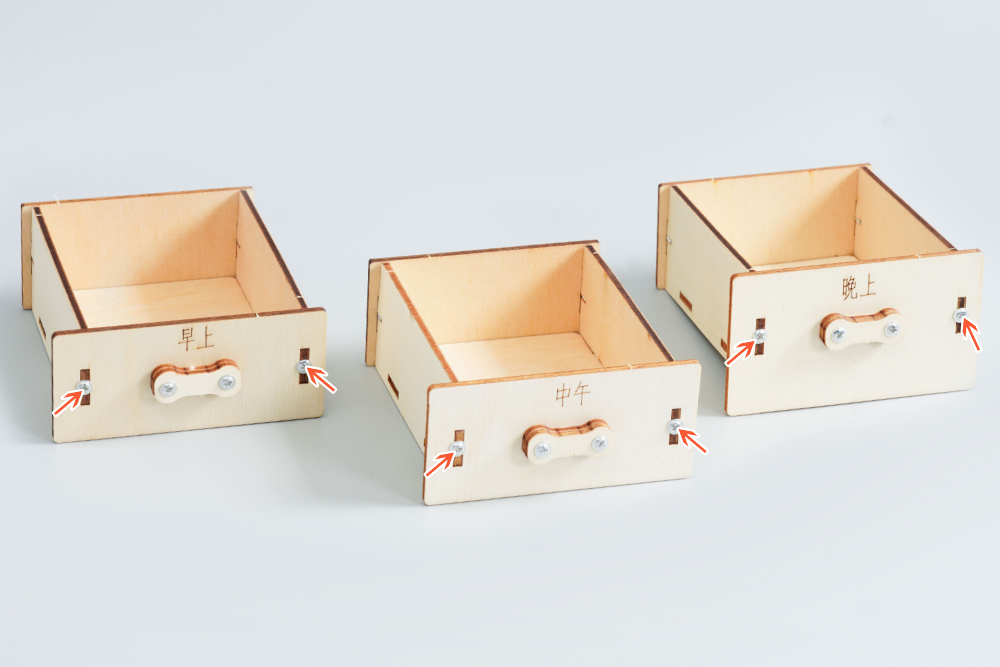

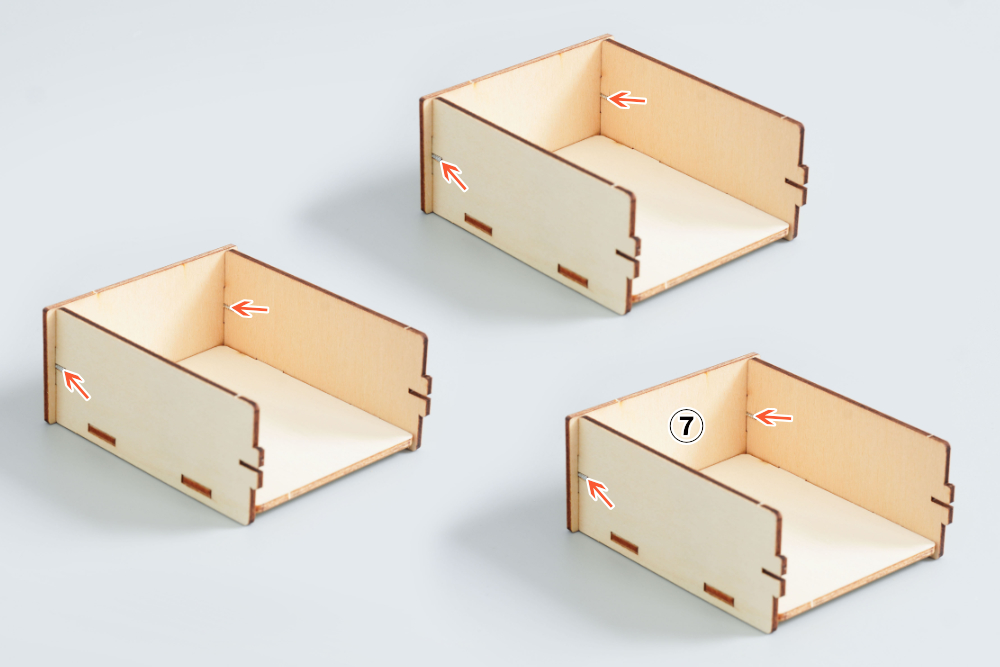

STEP：7
参照上图，用7mm粗纹螺丝把②、③、④号板分别安装六块⑤号板上，抽屉制作完成。

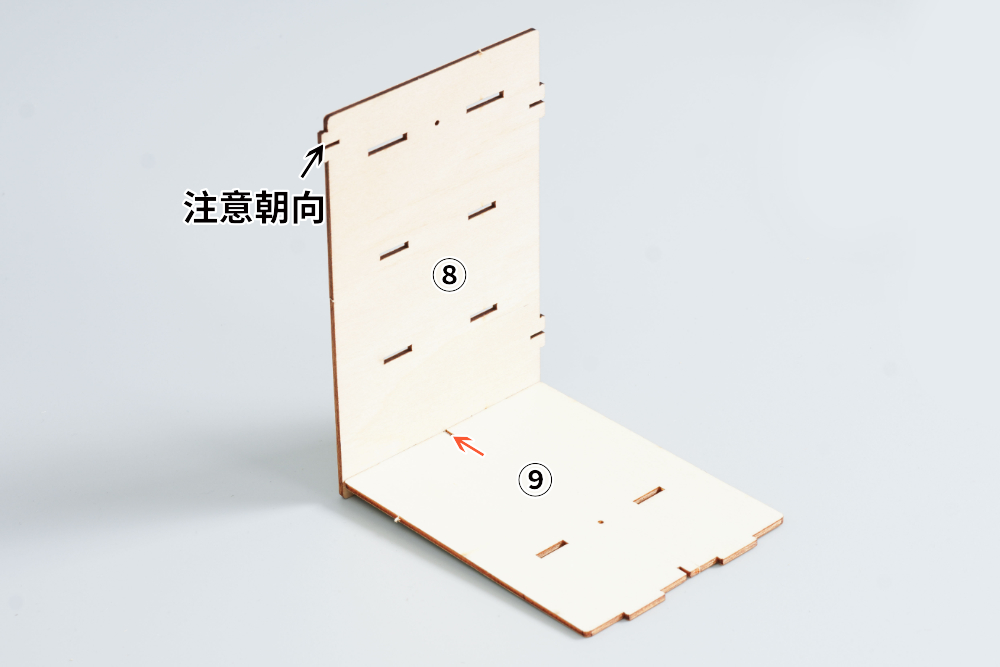

STEP：8
用7mm粗纹螺丝把⑧号板安装⑨号板上。

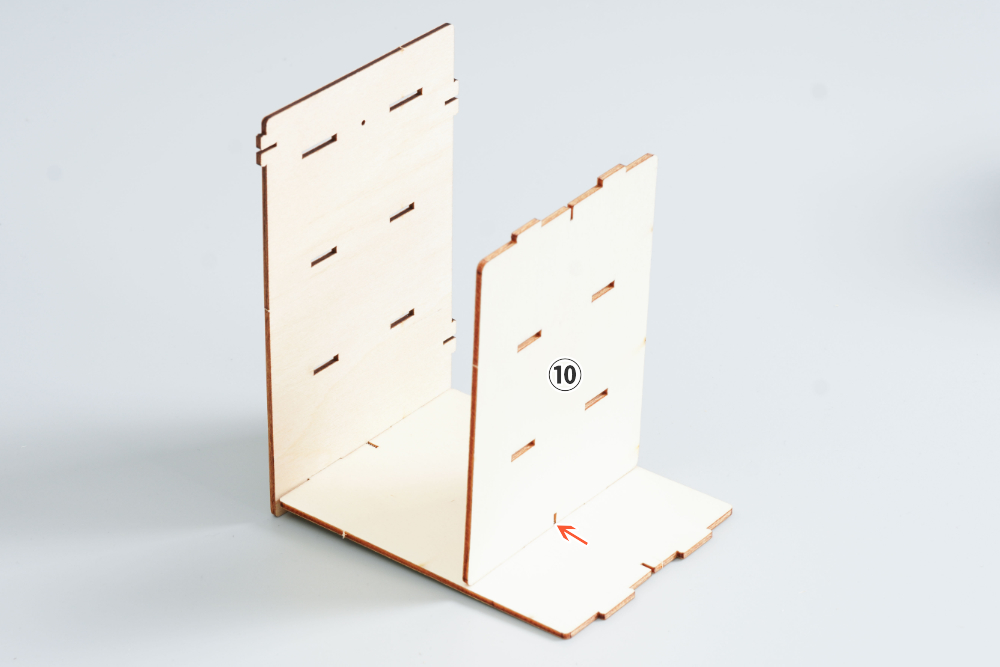

STEP：9
用7mm粗纹螺丝把⑩号板安装⑨号板上。
STEP：10

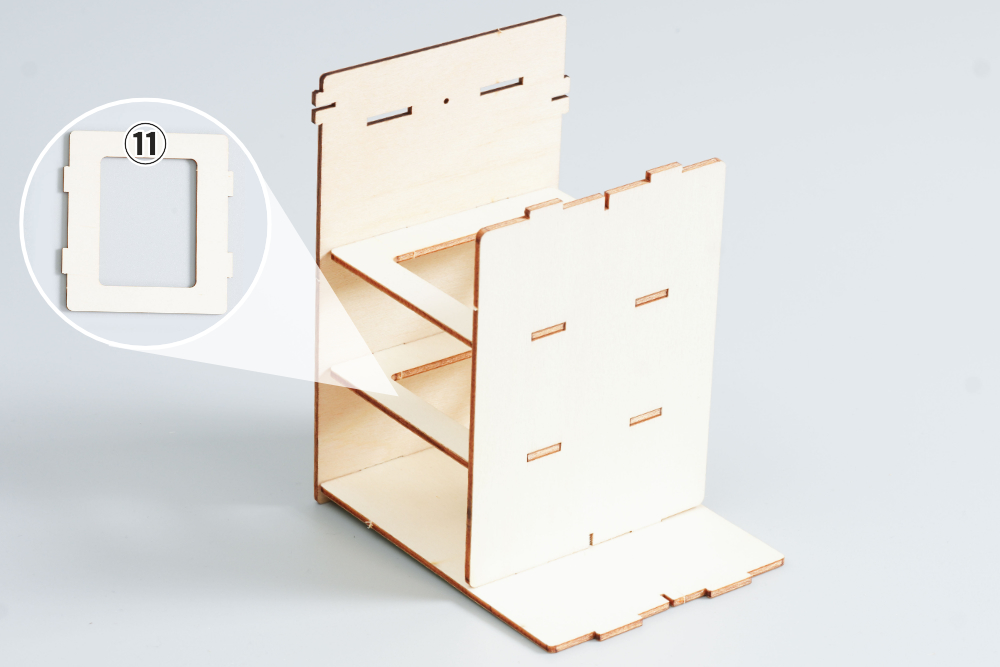

把两块⑪号板安装在⑧、⑩号板上。
STEP：11
用7mm粗纹螺丝把⑫号板安装在⑧、⑩号板上。

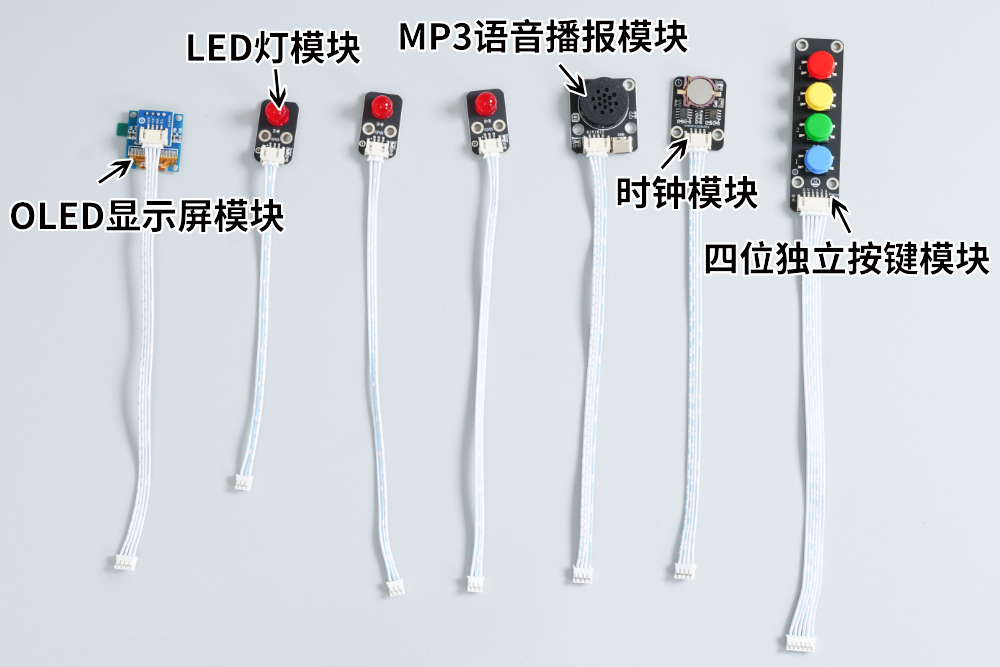

STEP：12
首先把两条20cm3P双头端子线分别插入两个LED灯模块上，然后把一条15cm的3P双头端子线插入LED灯模块上、 再然后把15cm的4P双头端子线插入OLED显示屏模块、MP3语音播报模块和时钟模块、最后把20cm的6P双头端子线插入四位独立按键模块并把四个按键帽安装在四位独立按键模块上。

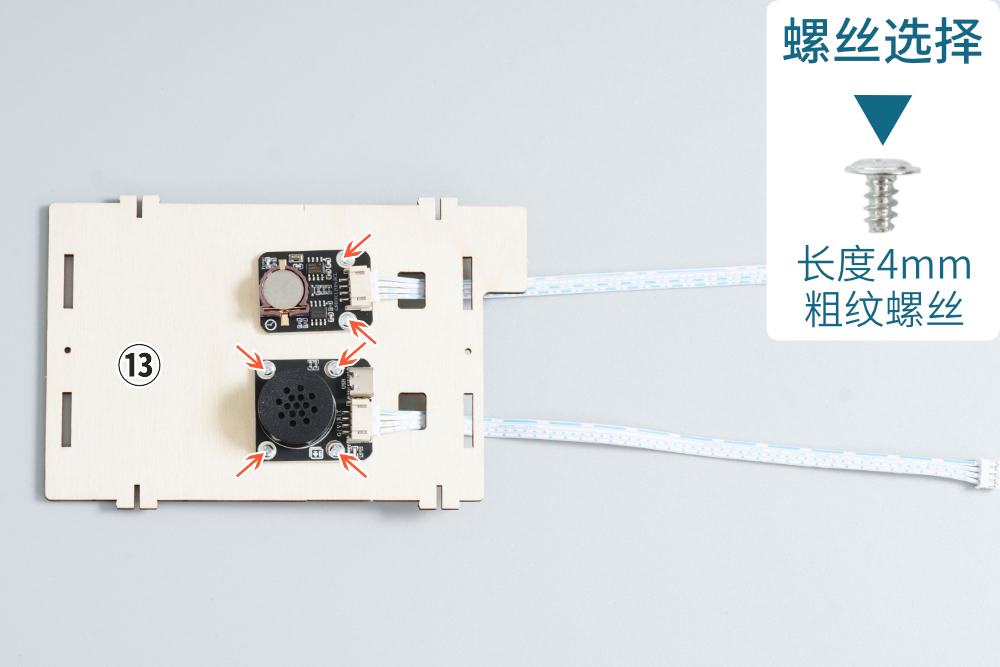

STEP：13
首先把语音播报模块和时钟模块的导线穿过⑬号板的孔洞，然后用4mm粗纹螺丝把语音播报模块和时钟模块安装在⑬号板上。

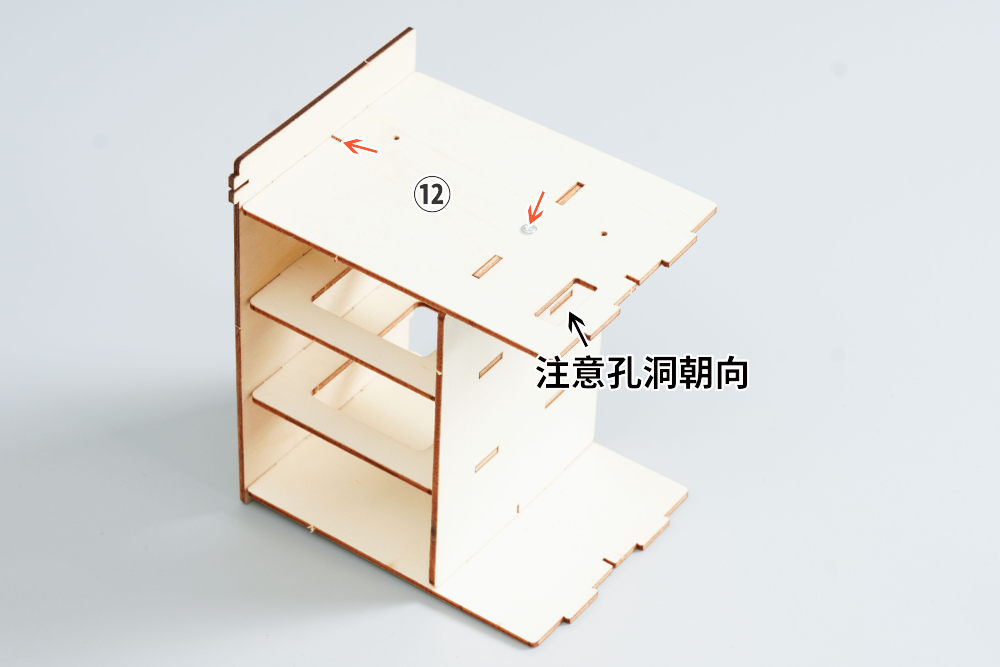

STEP：14

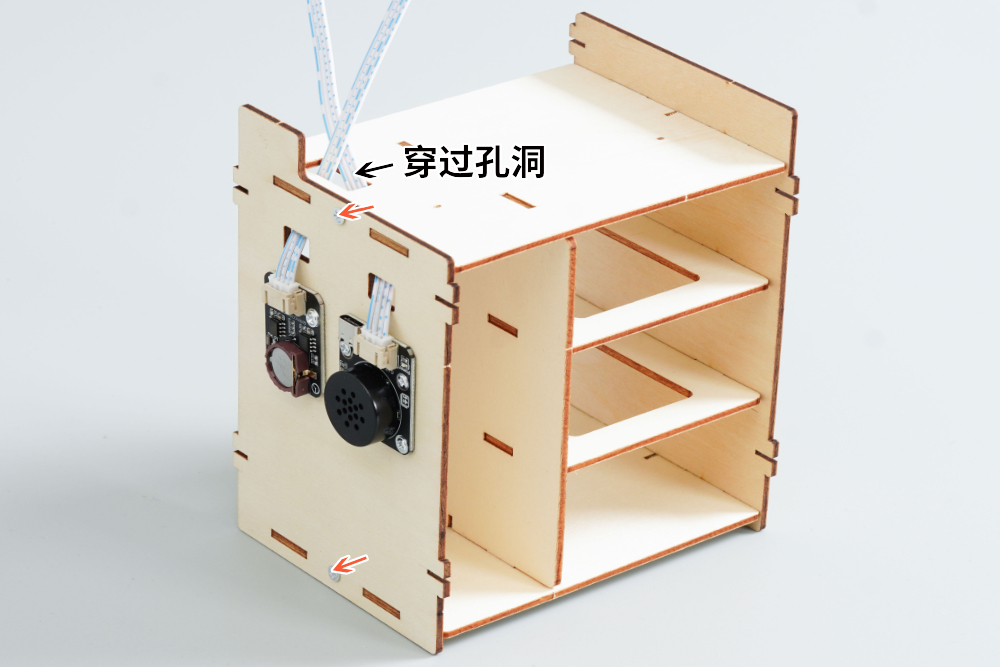

首先把语音播报模块和时钟模块的导线穿过⑫号板的孔洞，然后用7mm粗纹螺丝把⑬号板安装在⑨、⑫号板上。

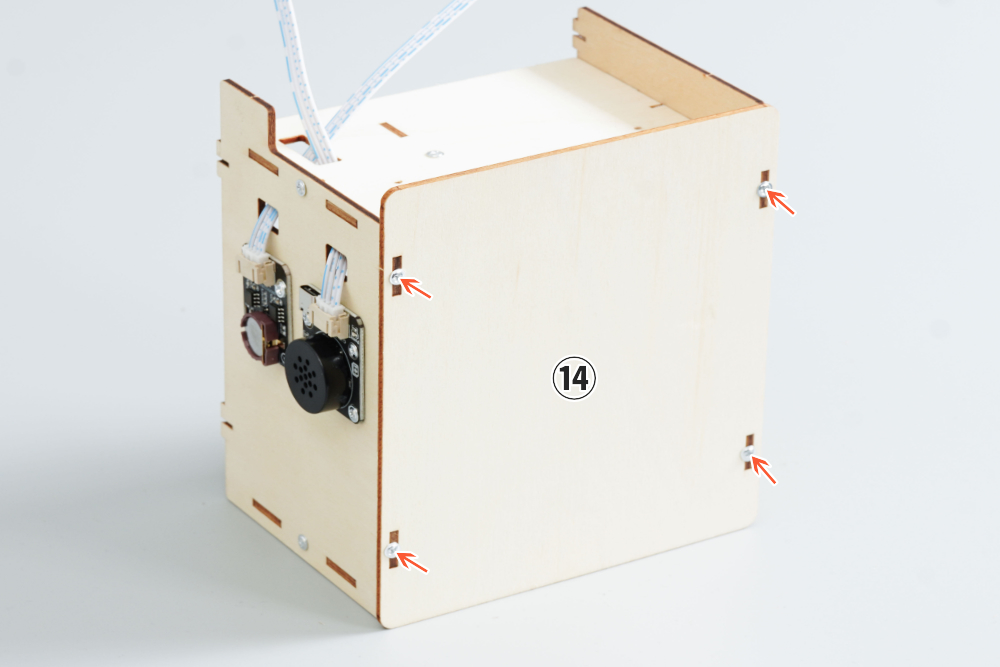

STEP：15
用7mm粗纹螺丝把⑭号板安装在⑧、⑬号板上。
STEP：16

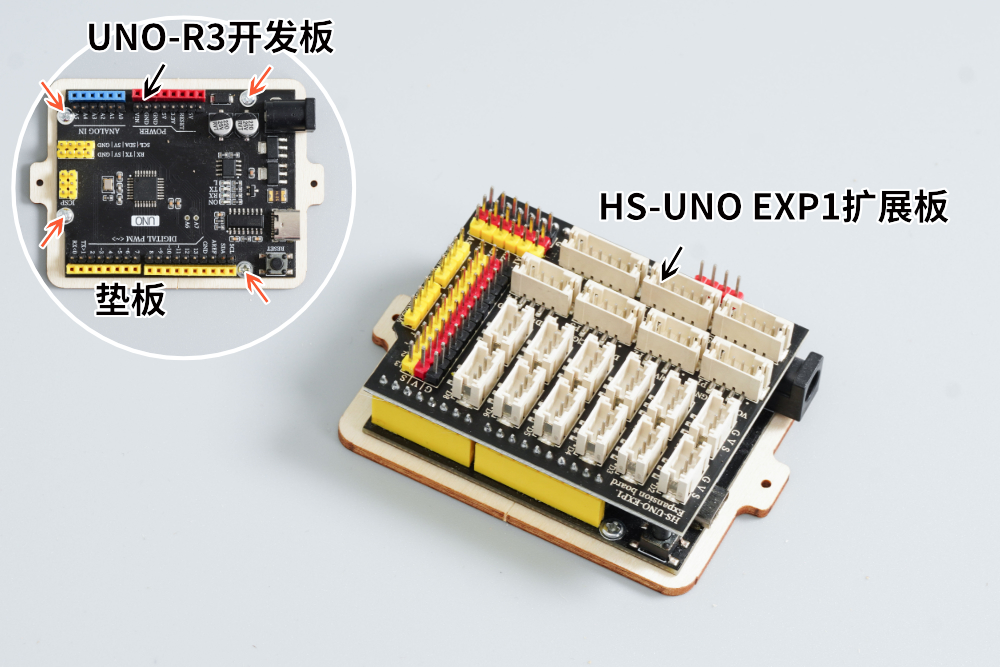

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后把HS-UNO EXP1扩展板插入UNO-R3开发板上。
STEP：17

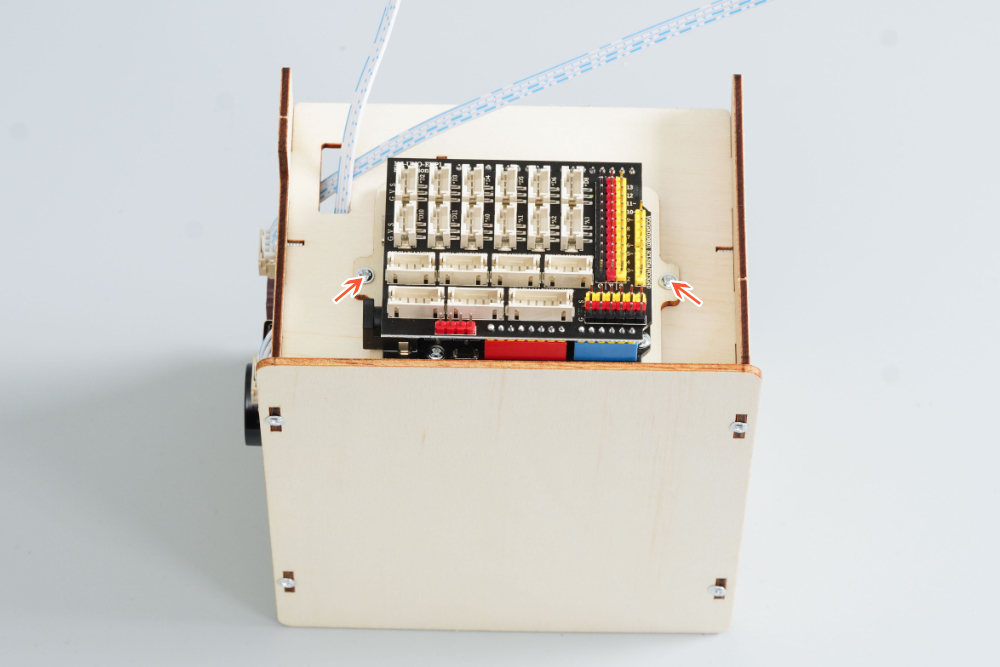

用7mm粗纹螺丝把垫板安装在⑫号板上。
STEP：18

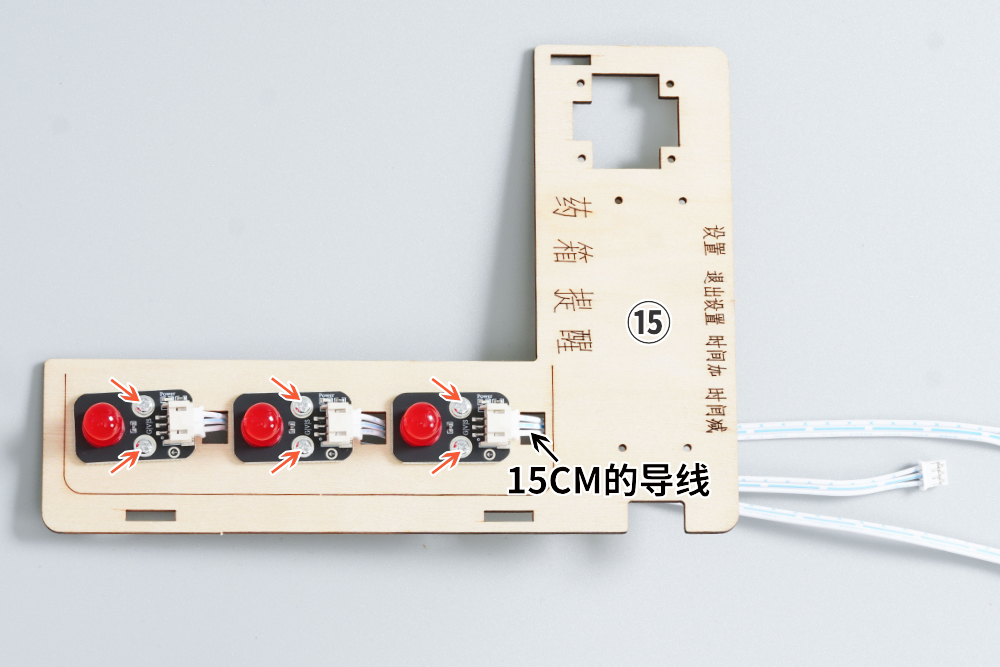

首先把LED灯模块上的导线穿过 ⑮号板的孔洞，然后用4mm粗纹螺丝把LED灯模块安装在 ⑮号板正面。
STEP：19

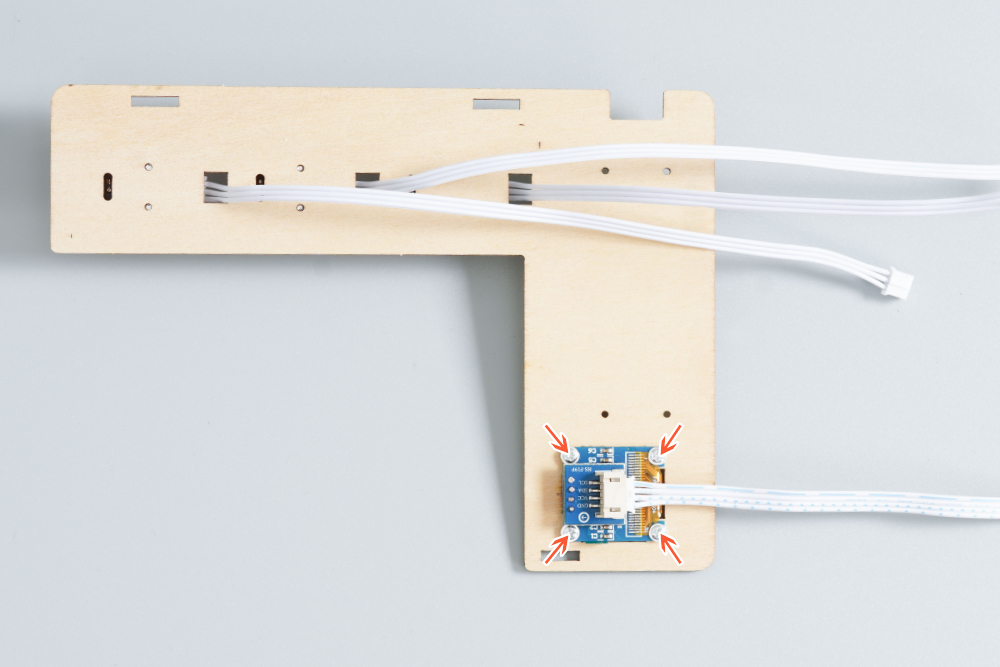

用4mm粗纹螺丝把OLED显示屏模块安装在 ⑮号板反面。

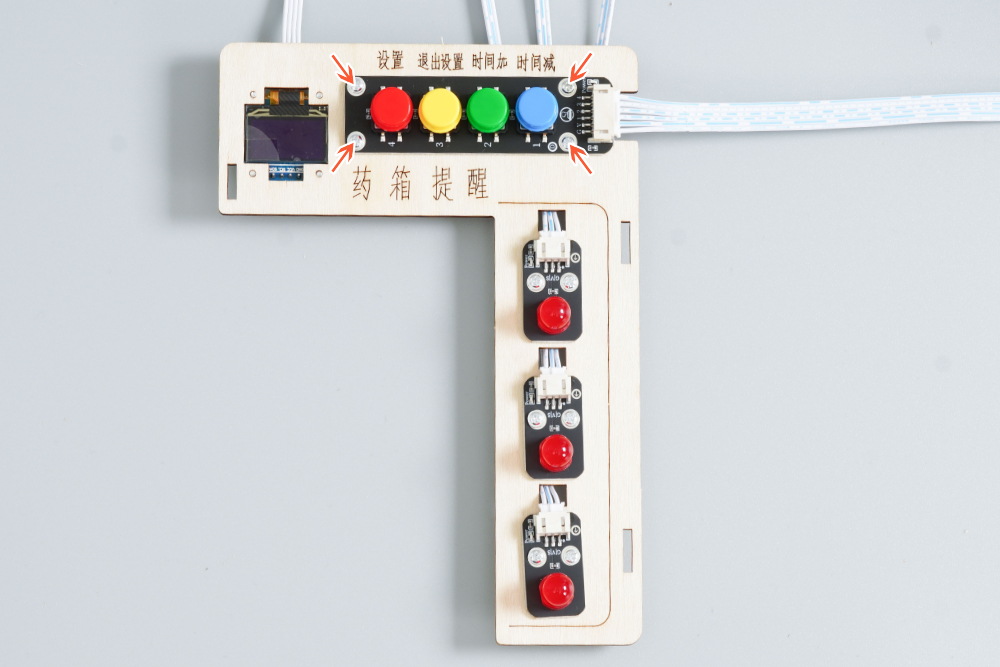

STEP：20
用4mm粗纹螺丝把四位模拟按键模块安装在⑮号板正面。

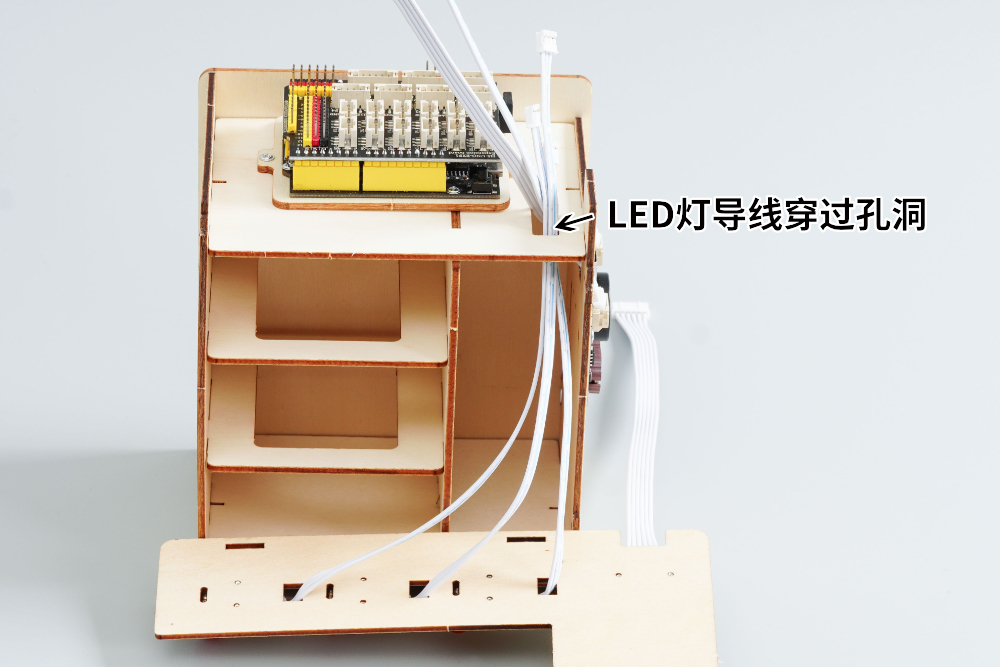

STEP：21
把LED灯模块的导线穿过⑫号板的孔洞。

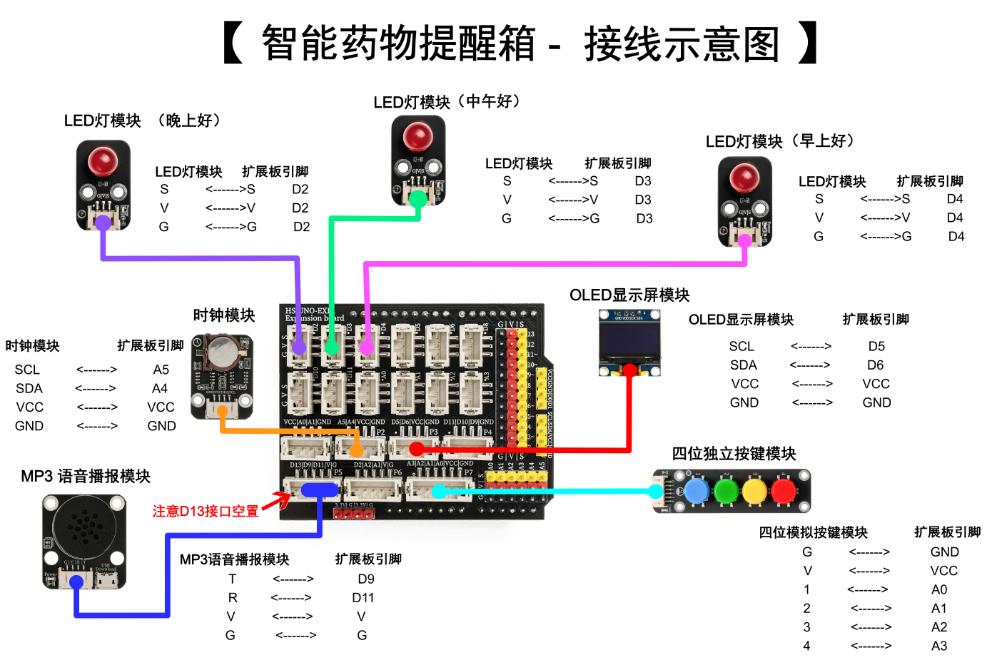

STEP：22

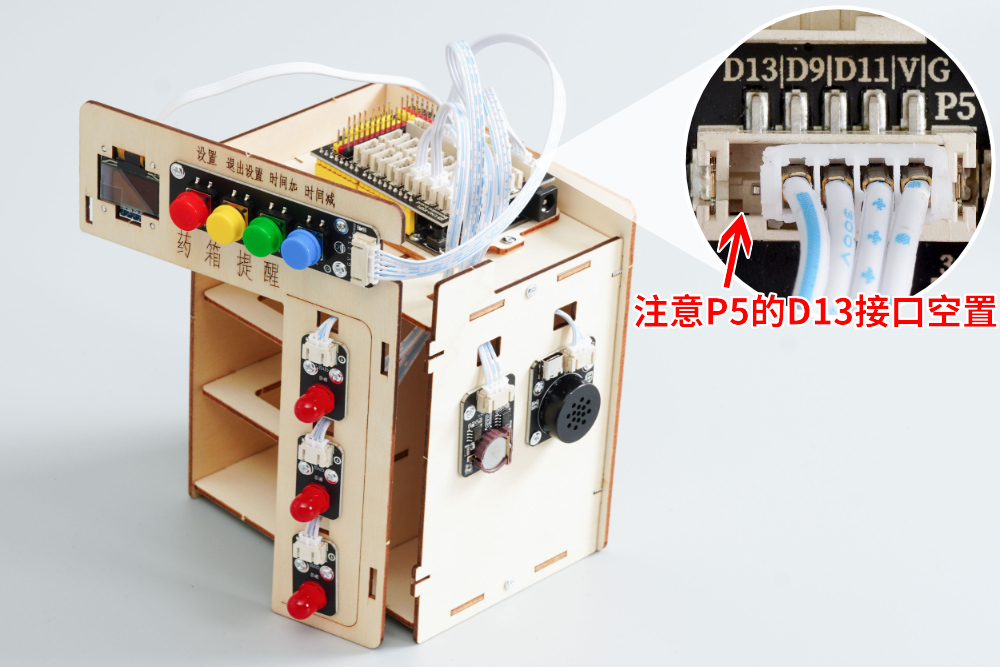

参考【智能药物提醒箱-接线示意图】LED灯模块、时钟模块、MP3语音播报模块、OLED显示屏模块、四位独立按键模块的导线插入HS-UNO EXP1扩展板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。

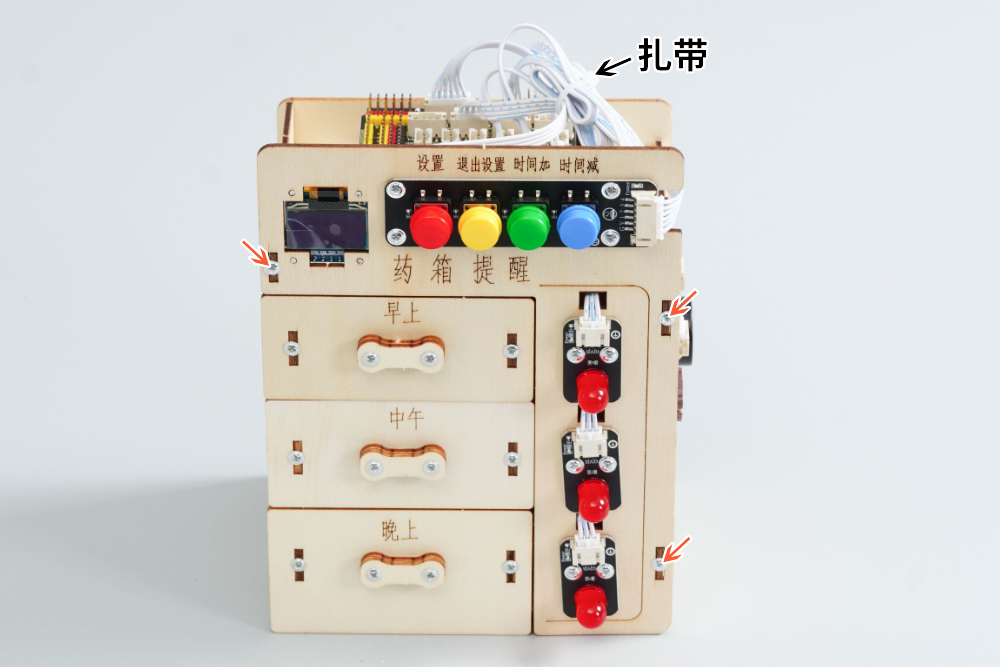

STEP：23
首先用7mm粗纹螺丝把 ⑮号板安装在⑧、⑬号板上，然后参照上图把抽屉放入药箱内，最后使用扎带把导线扎好，然后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：24

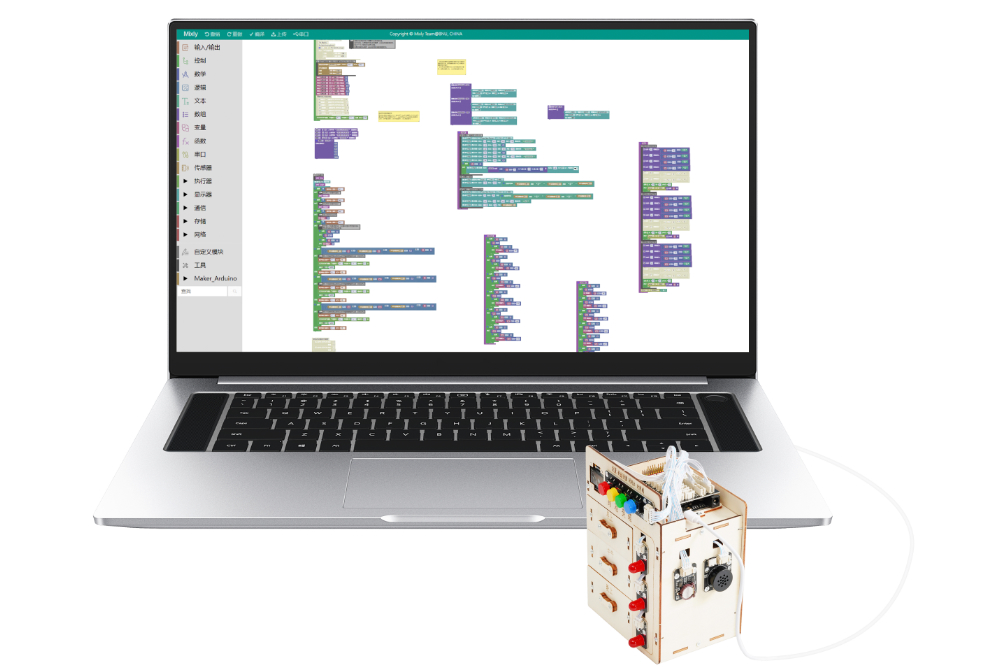

使用米思齐Mixly软件将该套件的智能药箱提醒装置示例程序上传至UNO-R3开发板，即可实现一个具有闹钟提醒和时间显示功能的系统，通过连接的OLED显示屏（展示当前日期、时间以及设置的多个闹钟时间，同时结合实时时钟模块（RtcDS1307）获取准确时间，并且在闹钟时间到达时通过控制 LED 灯点亮以及播放音频文件来提醒用户，用户还可以通过几个按键来调整闹钟时间等设置。警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能药物提醒箱。 注意：使用智能药物提醒箱请自备或者购买双节14500尖头锂电池（DC6V~12V电源）。
STEP：25

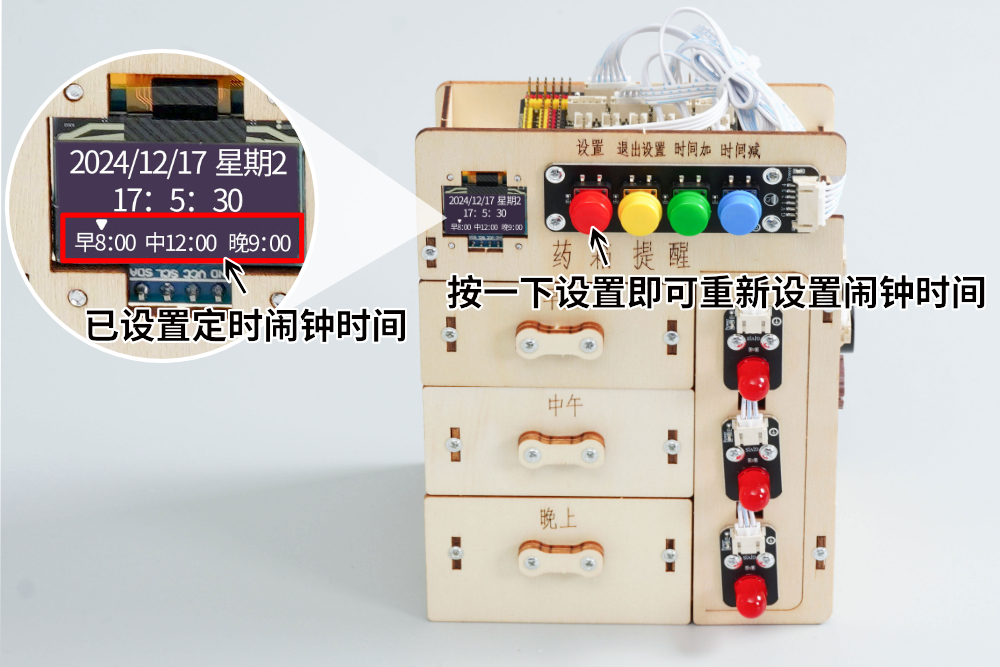

设置定时闹钟的方式：首先按住设置的按钮，然后仔细查看OLED显示屏模块被红线圈起的部分，每按一次设置，三角形小光标就会往后移动，根据自己的需求按时间加、时间减的按钮，设置完时间之后点击退出设置，闹钟即可生效，闹钟生效之后，LED灯和语音播报提示会持续20秒中。注意：智能药物提醒箱如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。
