风速风向检测仪是一款由LCD 1602液晶显示屏、旋转角度传感器、电机等配件组合而成的智能套件。
本款套件可实现：在1602液晶显示屏显示风速以及风向信息。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制风速风向检测仪。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
HS-E29 风速风向检测仪
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
产品安装视频请移步“Hello STEM”公众号
视频安装在线观看链接：点击观看产品安装视频
HS-E29 风速风向检测仪
产品简介：
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、一对锂电池，产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。注意：材料的颜色以实物为准。
STEP：2

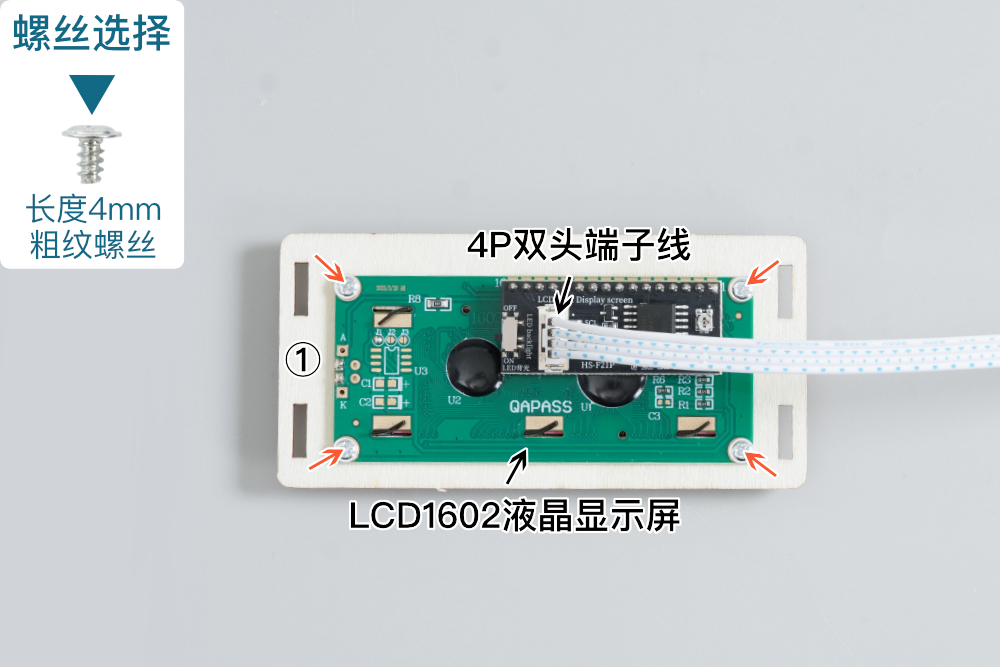

首先用4mm粗纹螺丝把LCD1602液晶显示屏安装在①号板上，然后把4P双头端子线插入LCD1602液晶显示屏。
STEP：3

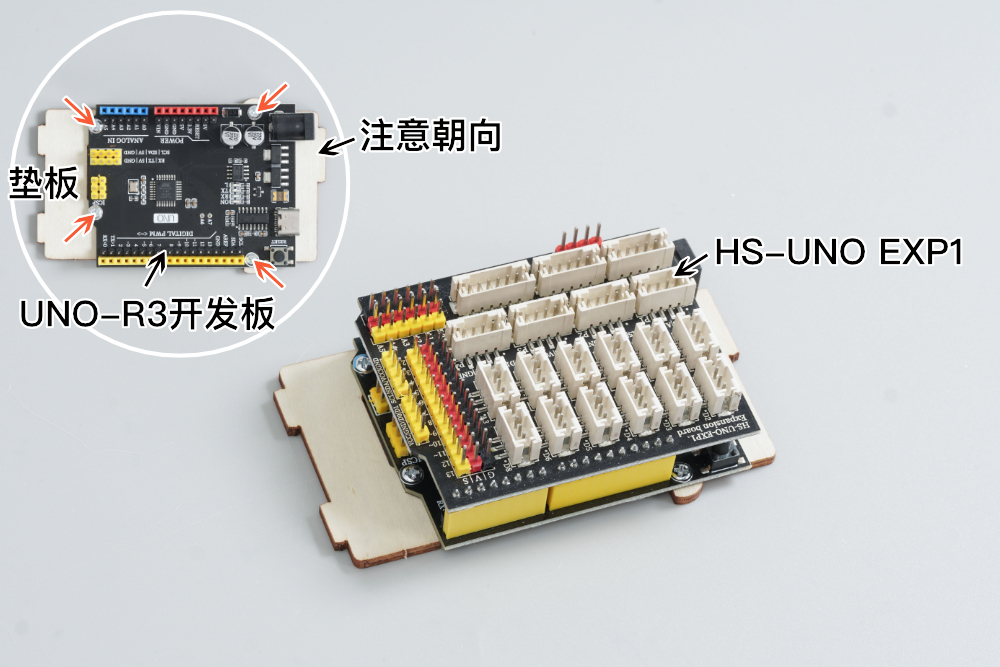

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后把HS-UNO-EXP1扩展板插入UNO-R3开发板上。注意HS-UNO-EXP1和UNO-R3的朝向。
STEP：4
把②号板安装在③号板上。
STEP：5
用7mm粗纹螺丝把②、③号板安装在④号板上。
STEP：6

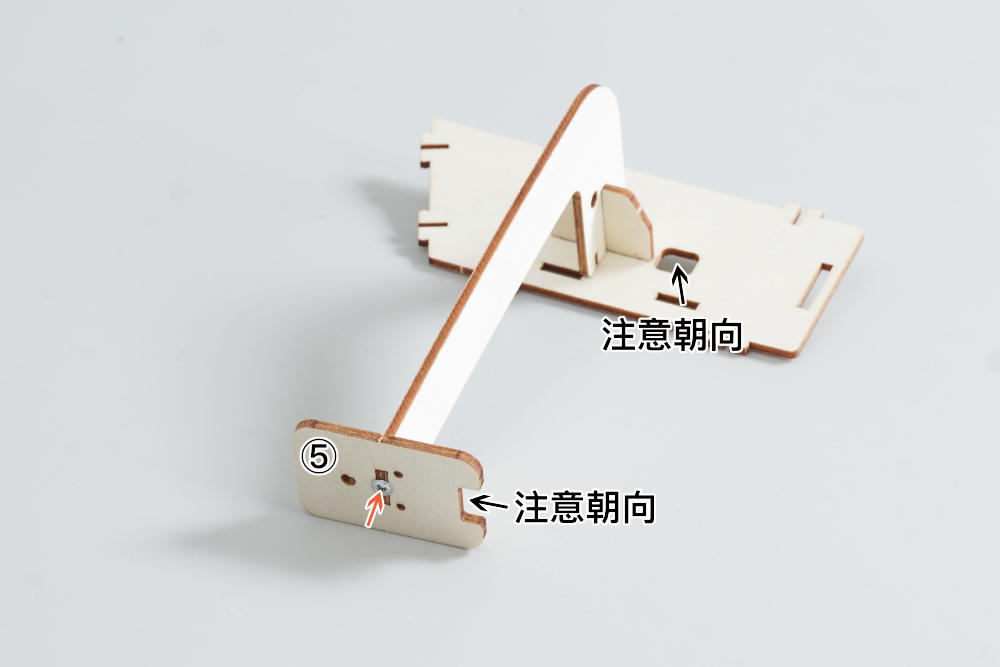

用7mm粗纹螺丝把⑤号板安装在③号板上。
STEP：7

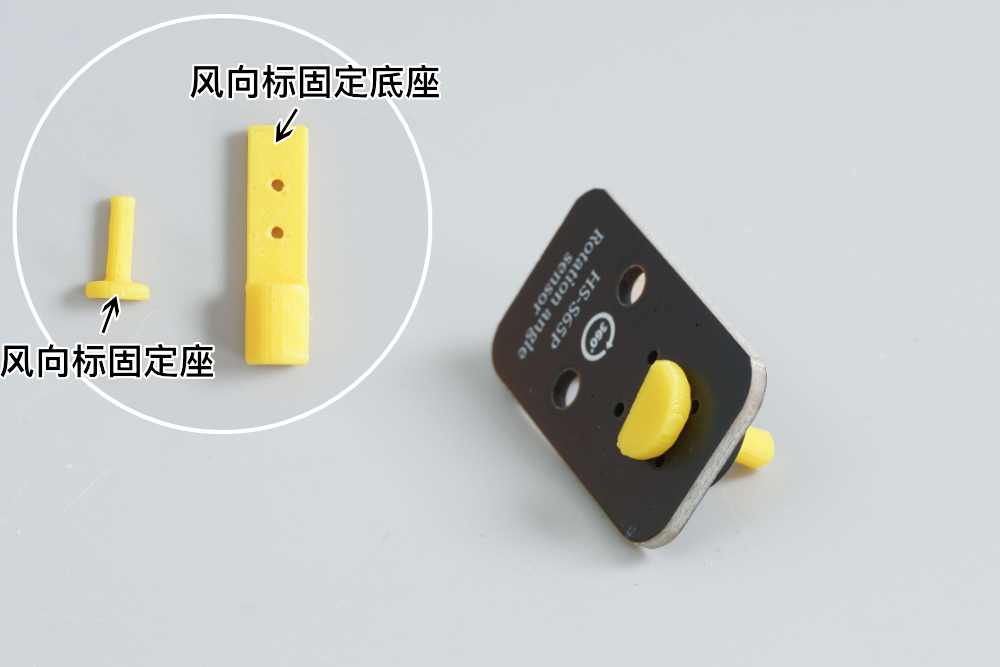

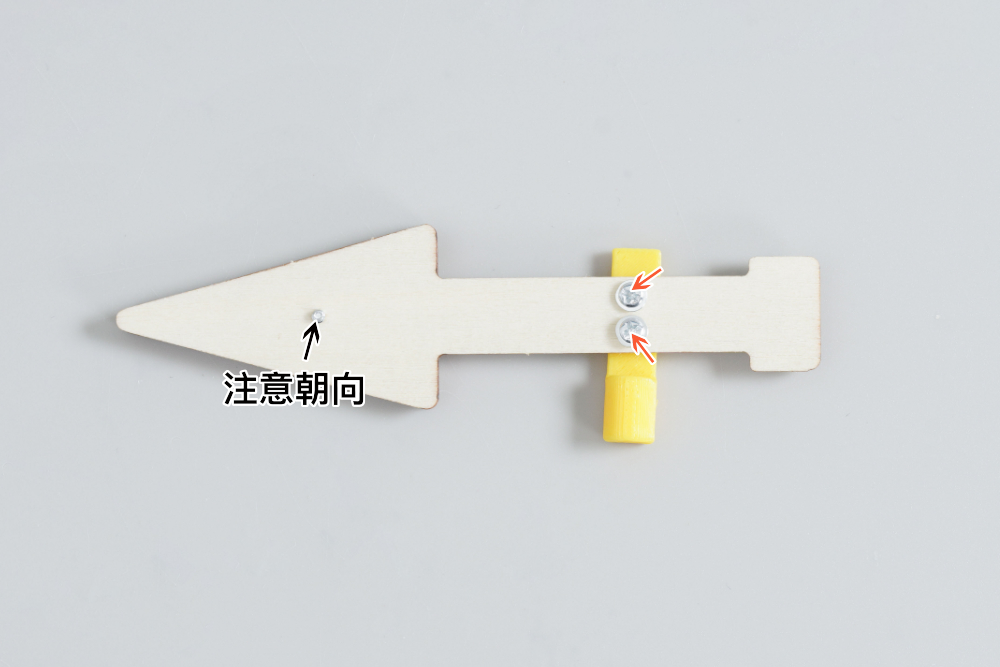

把风向标固定座穿过旋转角度传感器。
STEP：8

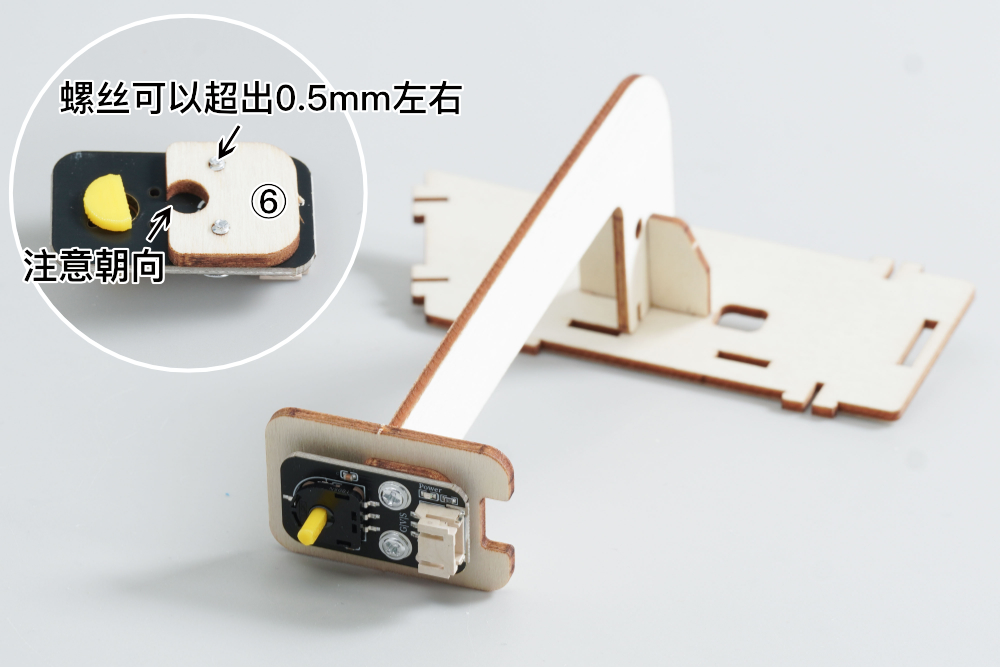

首先用7mm粗纹螺丝把旋转角度传感器安装在⑥号板上（注意：螺丝可以超出⑥号板0.5mm左右），然后把⑥号板上的螺丝安装在⑤号板上。
STEP：9

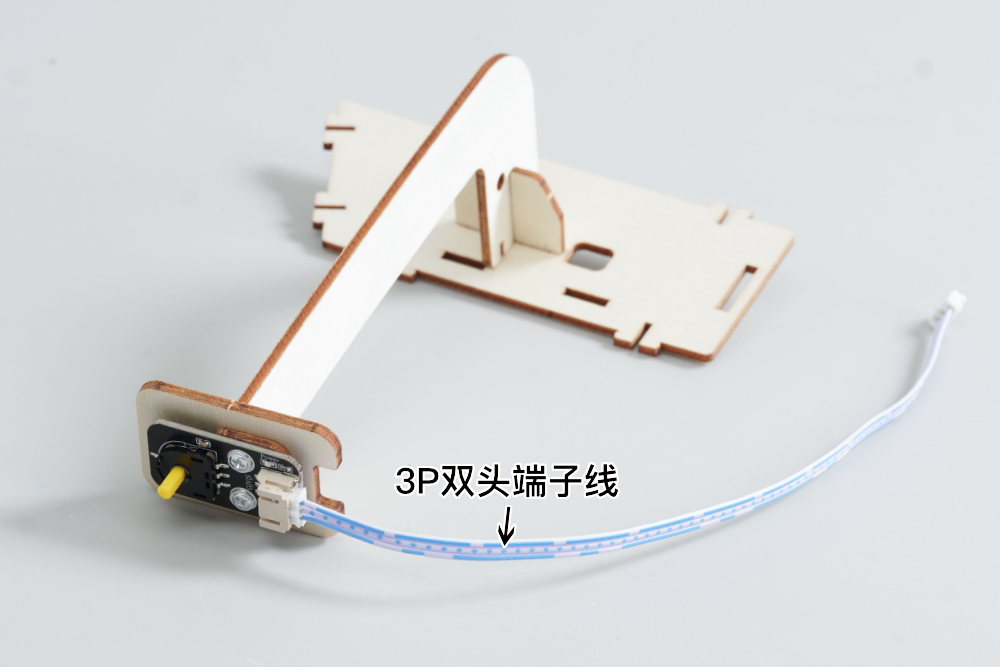

把3P双头端子线插入旋转角度传感器。
STEP：10

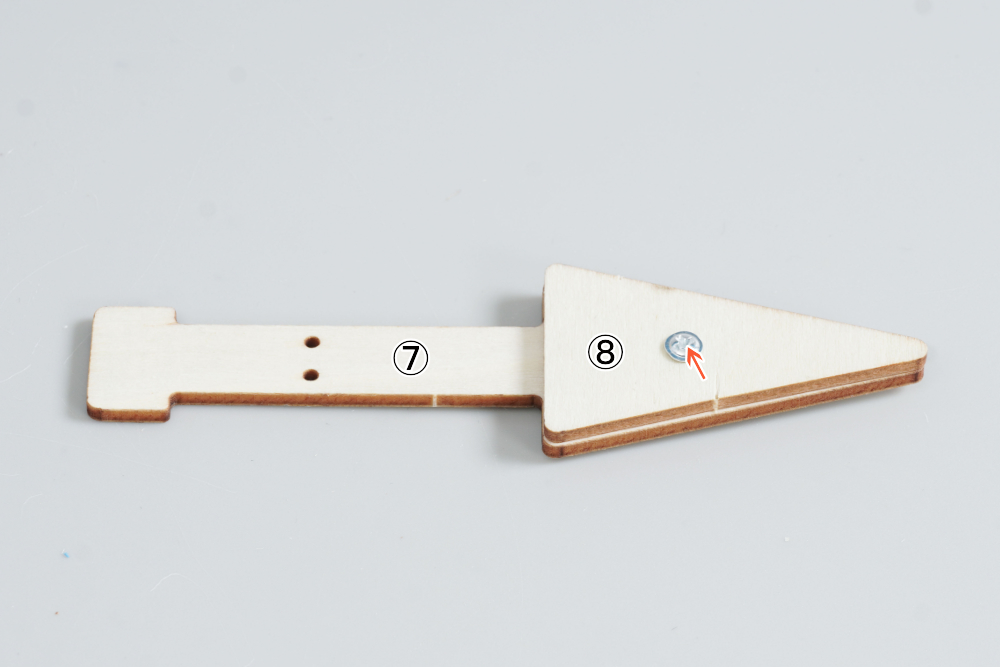

用7mm粗纹螺丝把⑧号板安装在⑦号板上。
STEP：11
用7mm粗纹螺丝把⑦号板安装在风向标固定底座上。
STEP：12

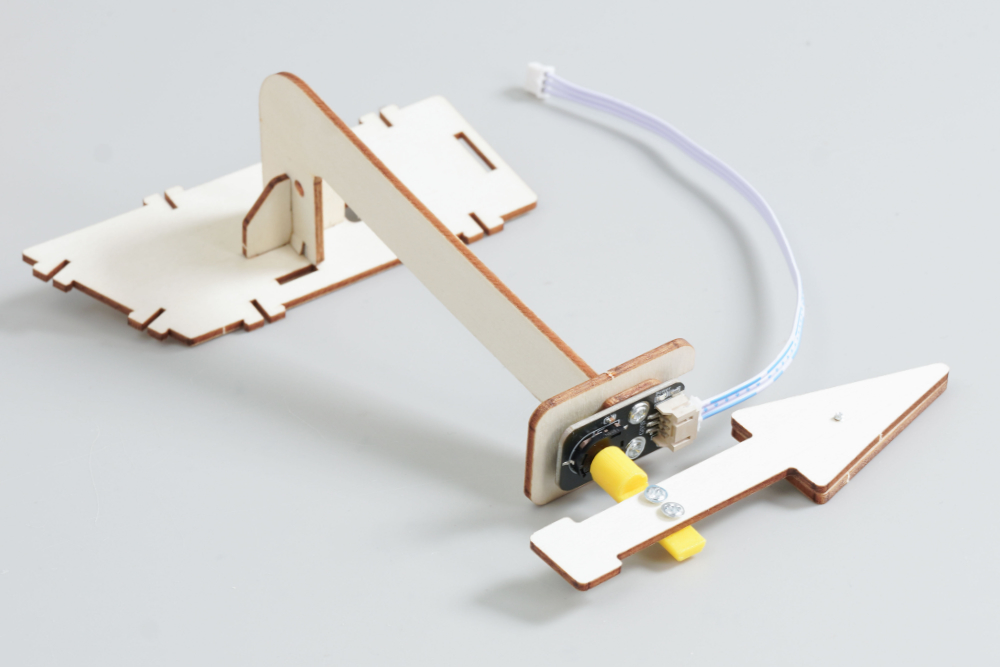

把风向标固定座安装在风向标固定底座上。
STEP：13

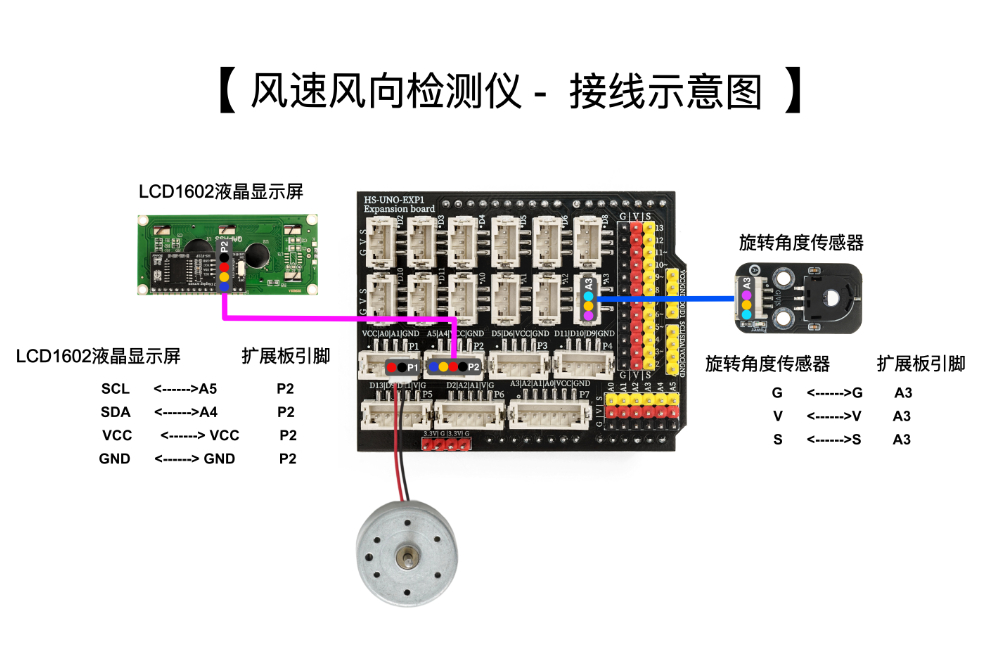

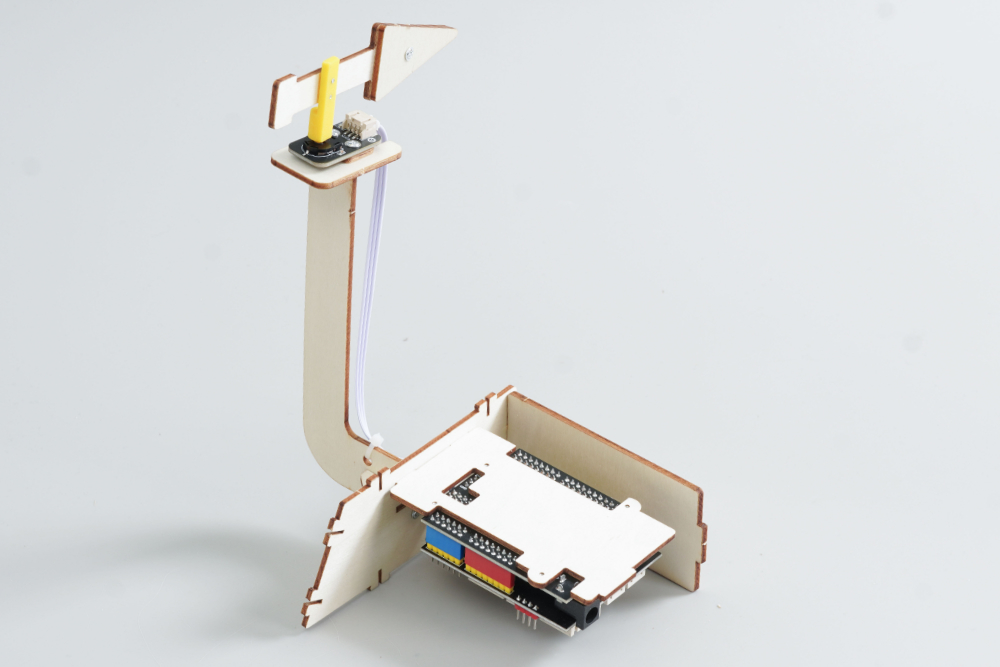

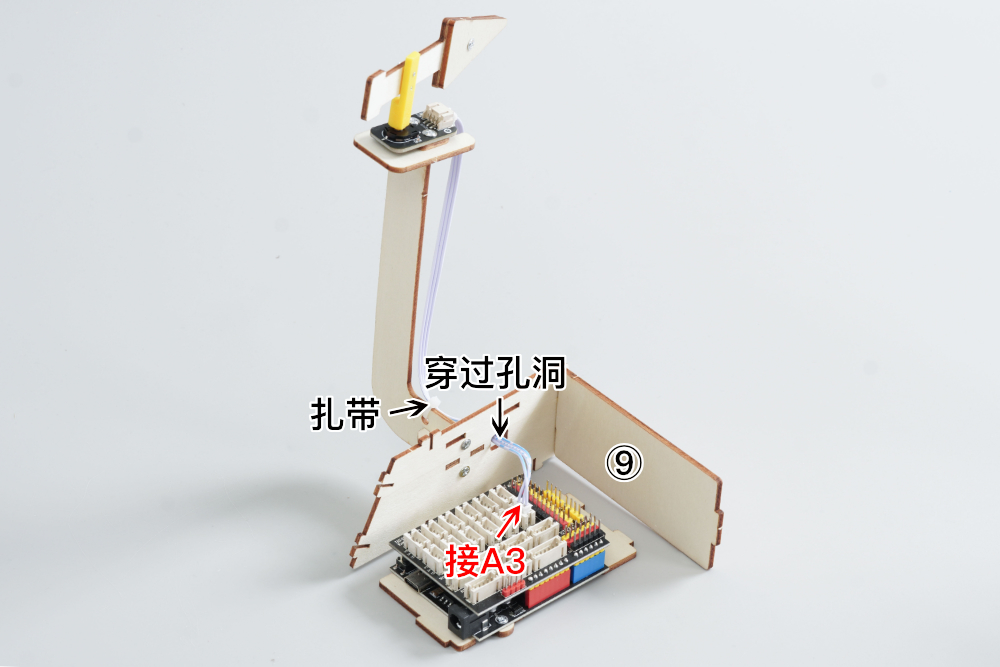

首先把旋转角度传感器上的3P双头端子线穿过④号板，然后参照【风速风向检测仪—接线示意图】把3P双头端子线插入HS-UNO-EXP1扩展板上的【A3】接口上，再然后把扎带穿过③号板孔洞并使用扎带把导线扎好，剪掉多余的扎带，最后把⑨号板安装在④号板上。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：14
把垫板安装在④号板上。
STEP：15

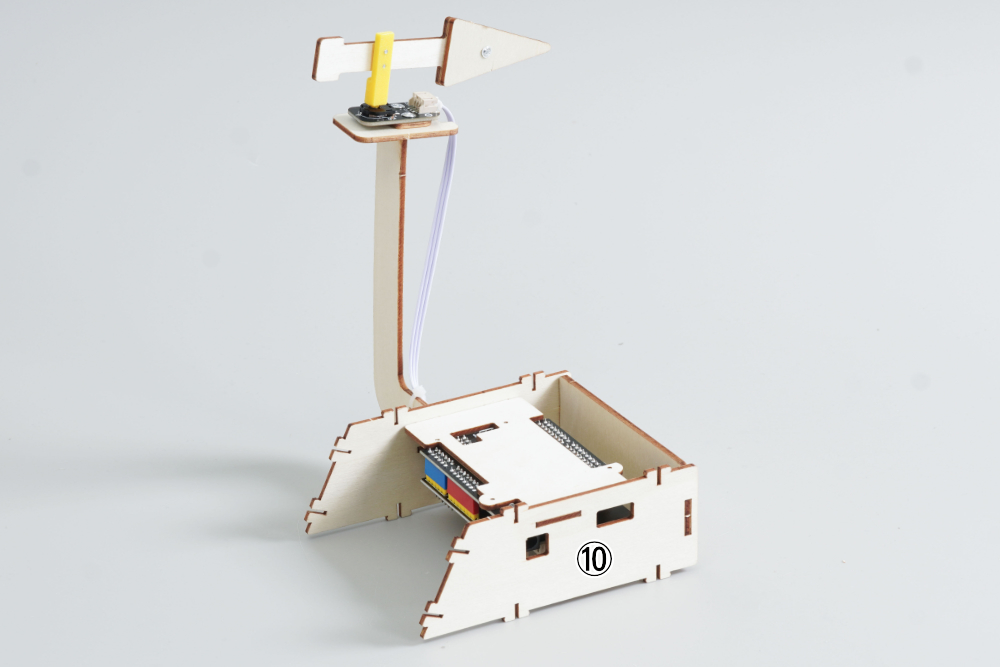

把⑩号板安装在垫板和⑨号板上。
STEP：16

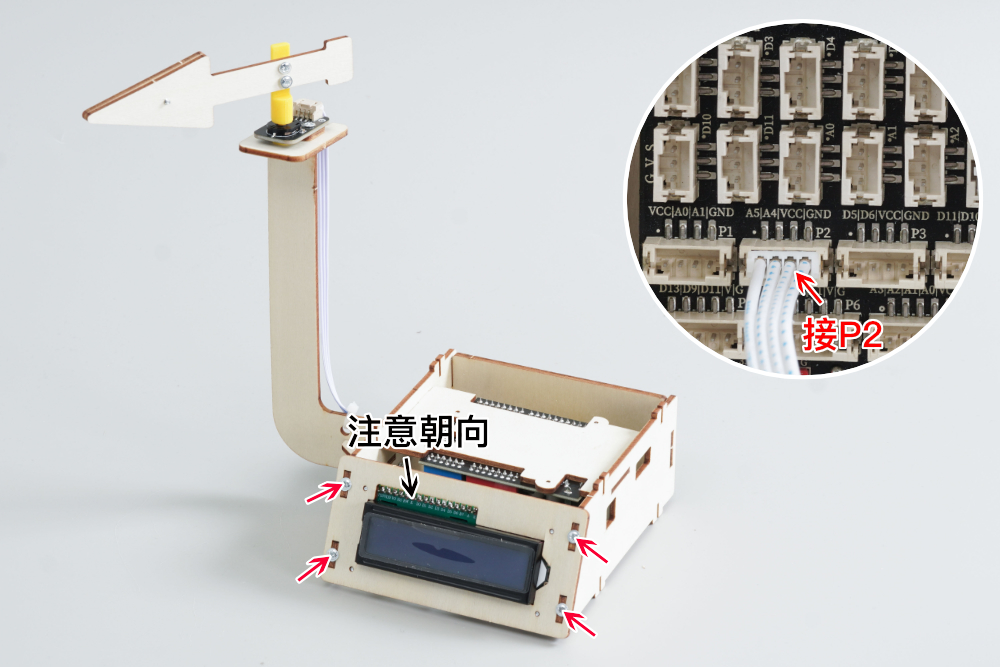

首先用7mm粗纹螺丝把①号板安装在④、⑩号板上，然后参照【风速风向检测仪—接线示意图】把LCD1602液晶显示屏的4P双头端子线插入HS-UNO-EXP1扩展板上的【P2】接口上。
STEP：17

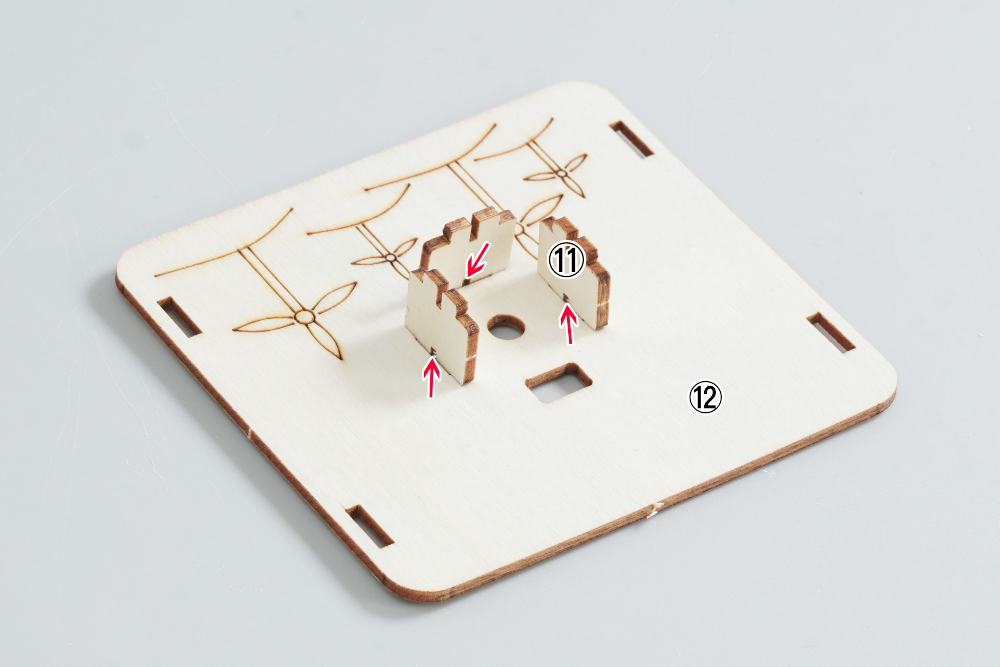

用4mm粗纹螺丝把三块⑪号板安装在⑫号板上。
STEP：18
首先把电机上的导线穿过⑫号板的孔洞，然后把电机安装在⑫号板上。
STEP：19

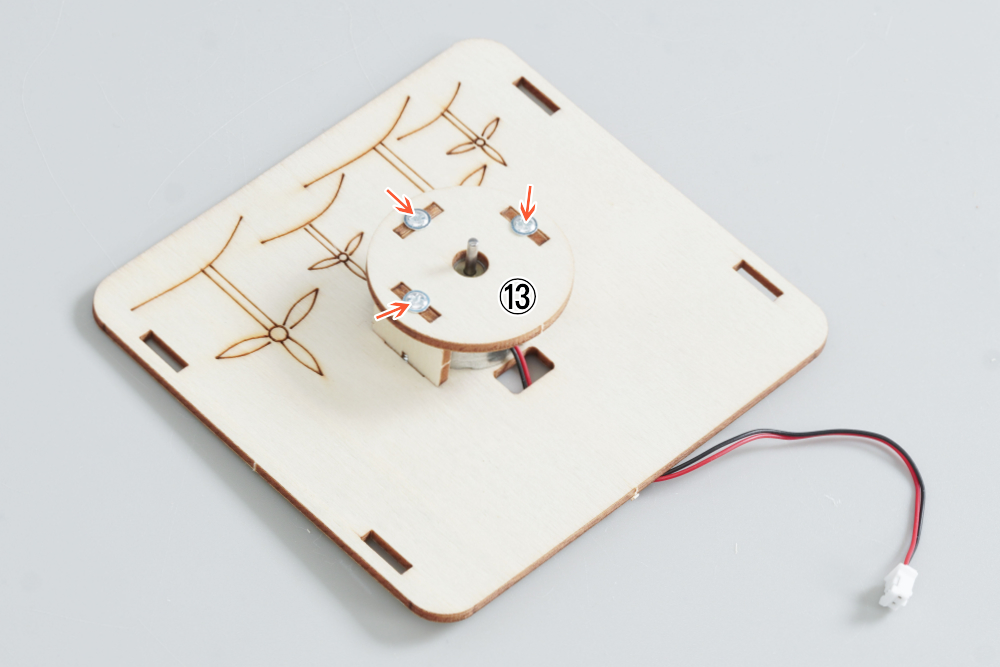

用4mm粗纹螺丝把⑬号板安装在三块⑪号板上。
STEP：20
参照上图，首先把电机导线穿过孔洞，然后用7mm粗纹螺丝把⑫号板安装在④、⑩号板上。
STEP：21

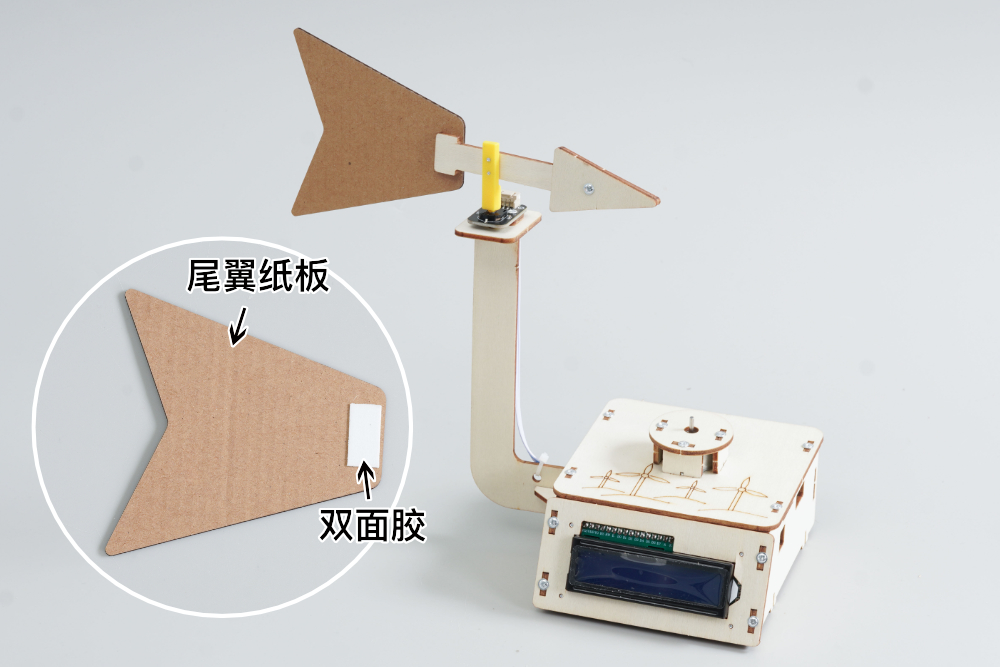

用双面胶把尾翼纸板粘在⑦号板上。
STEP：22

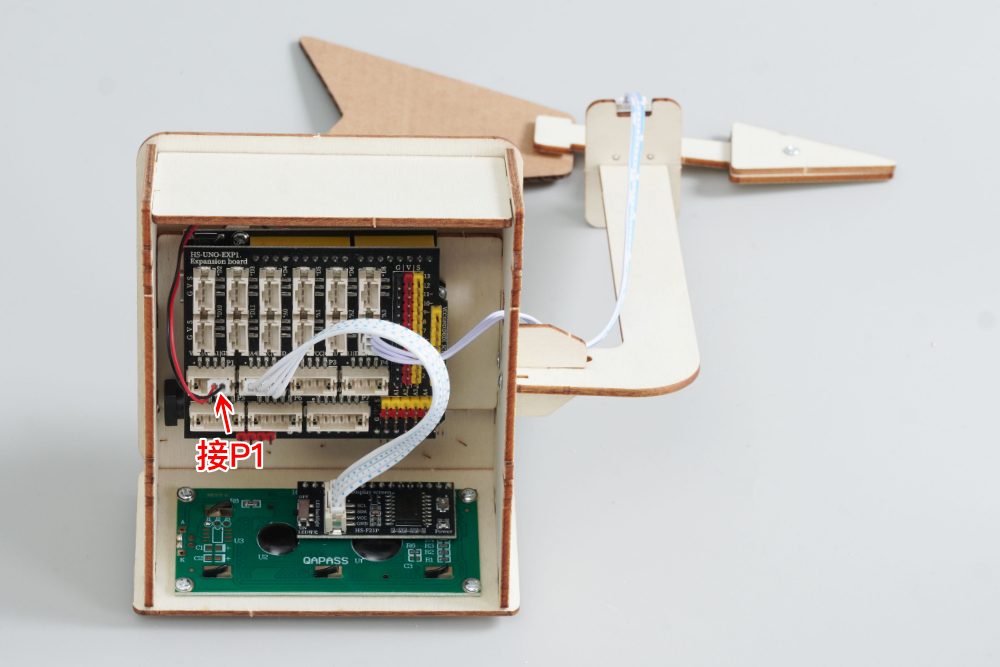

参照【风速风向检测仪—接线示意图】把电机导线插入HS-UNO-EXP1扩展板上的【P1】接口上。注意：电机导线红色线接A1，黑色线接GND。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：23

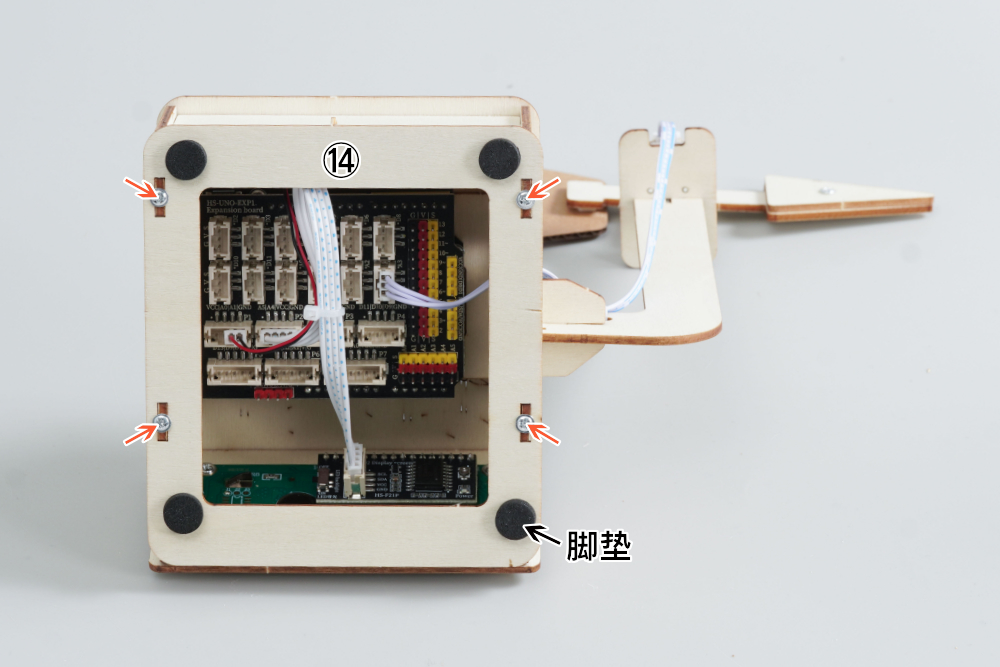

首先用7mm粗纹螺丝把⑭号板安装在④、⑩号板上，然后在⑭号板底部四个角贴上脚垫，最后使用扎带把导线扎好，剪掉多余的扎带。
STEP：24

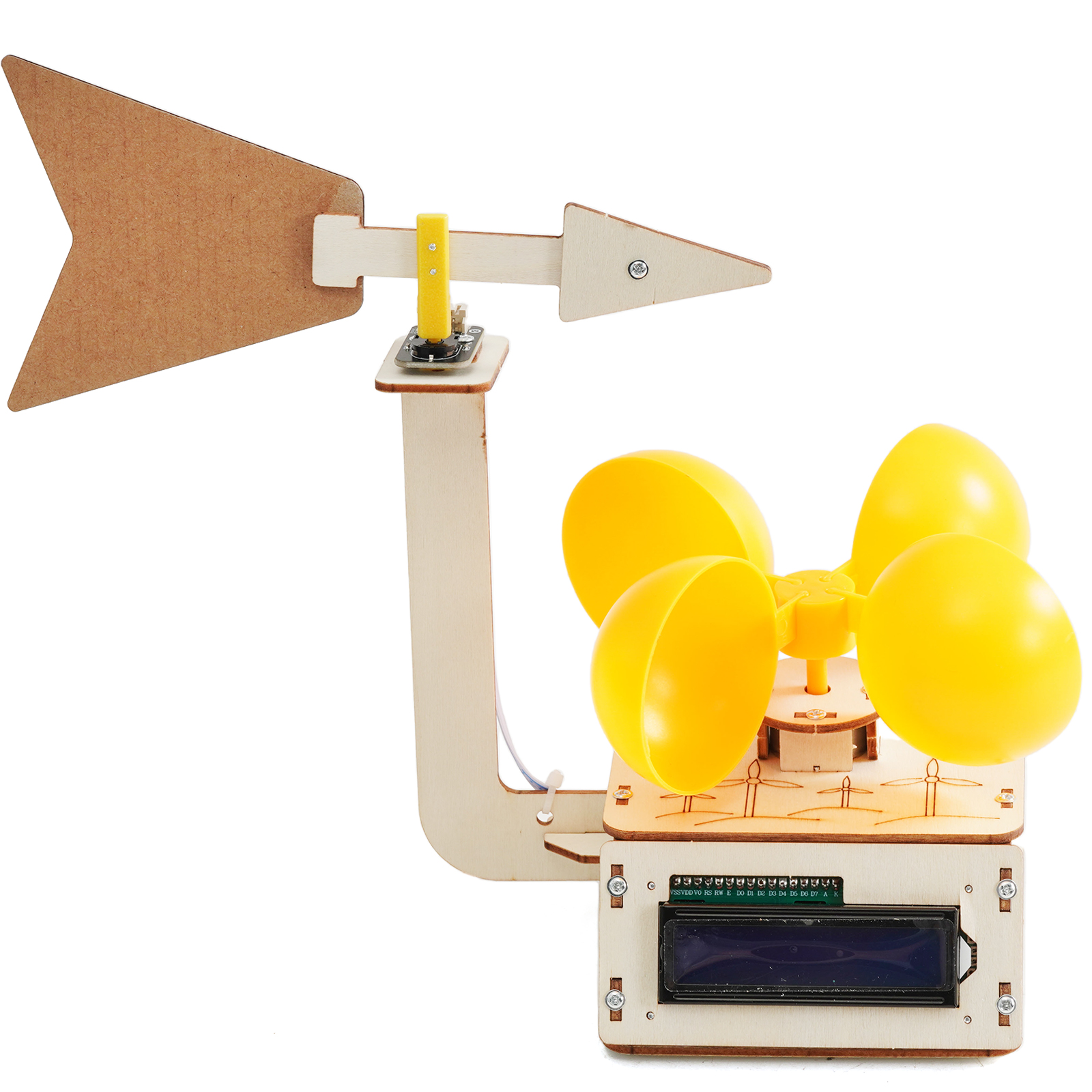

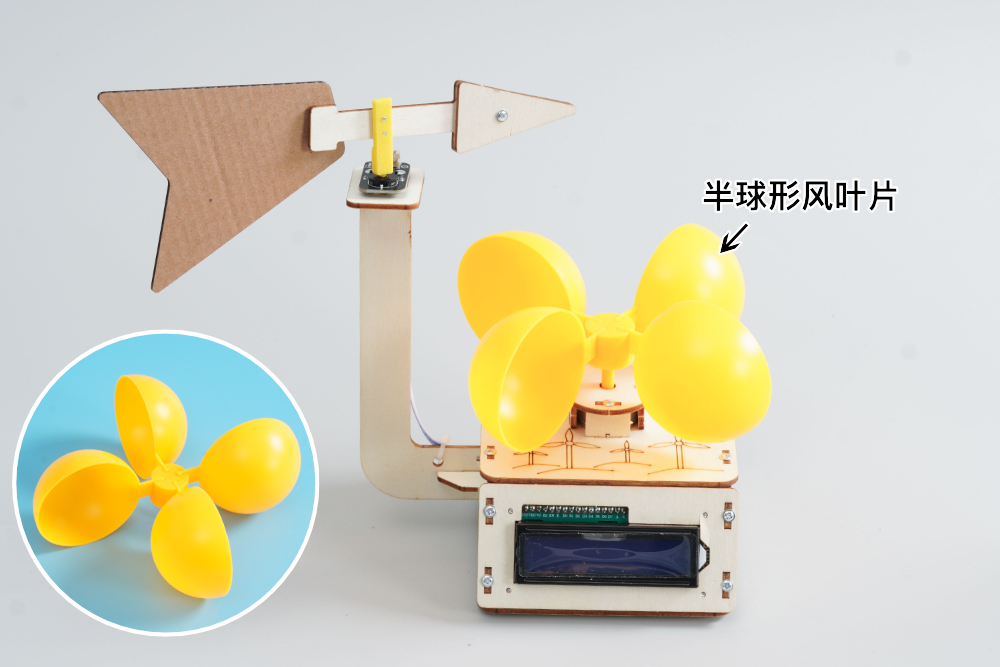

首先把四个半球形风叶片安装在轴套上，然后把轴套安装在电机轴上。注意：半球型风叶片安装朝向与上图一致。
STEP：25
使用米思齐Mixly软件将该套件的风速风向检测仪示例程序上传至UNO-R3开发板，此套件可实现风速风向监测系统，通过旋转角度传感器测量风向，发电电机测量风速，并在 LCD1602 显示屏上实时显示数据。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制风速风向检测仪。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）。警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败! 注意：风速风向检测仪如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品外包装产品合格证管理码，商品管理码（90开头数字）为解压密码 )
STEP：26
校准风向标位置（注意观察程序中的数值变化）
STEP：27
参照上图，进行风向标指针与产品摆放位置校准步骤。
