ESP32-S3-MOC

目录（点击目录列表可以跳转到相应位置）

介绍
技术规格
特征

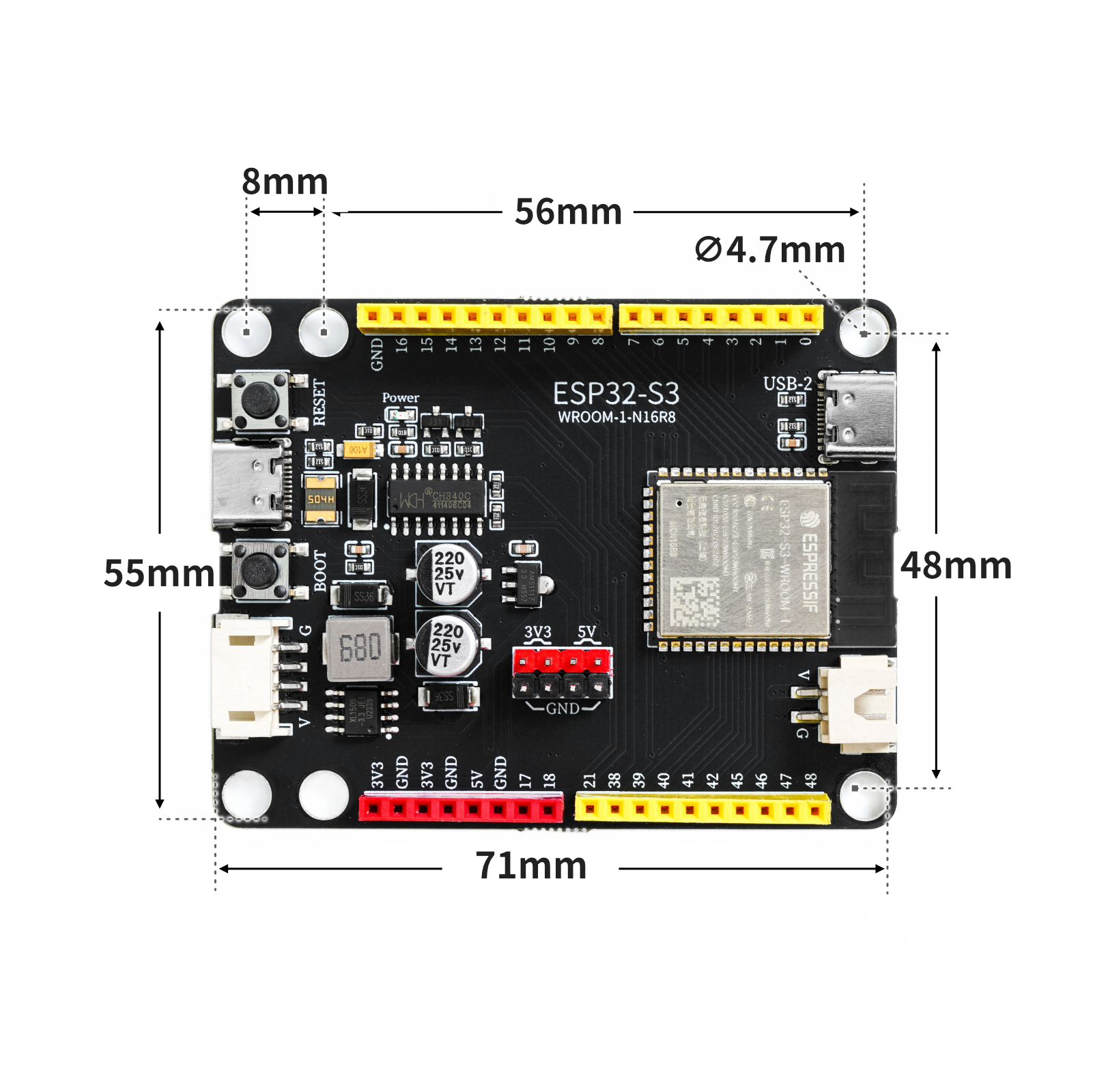

电路板尺

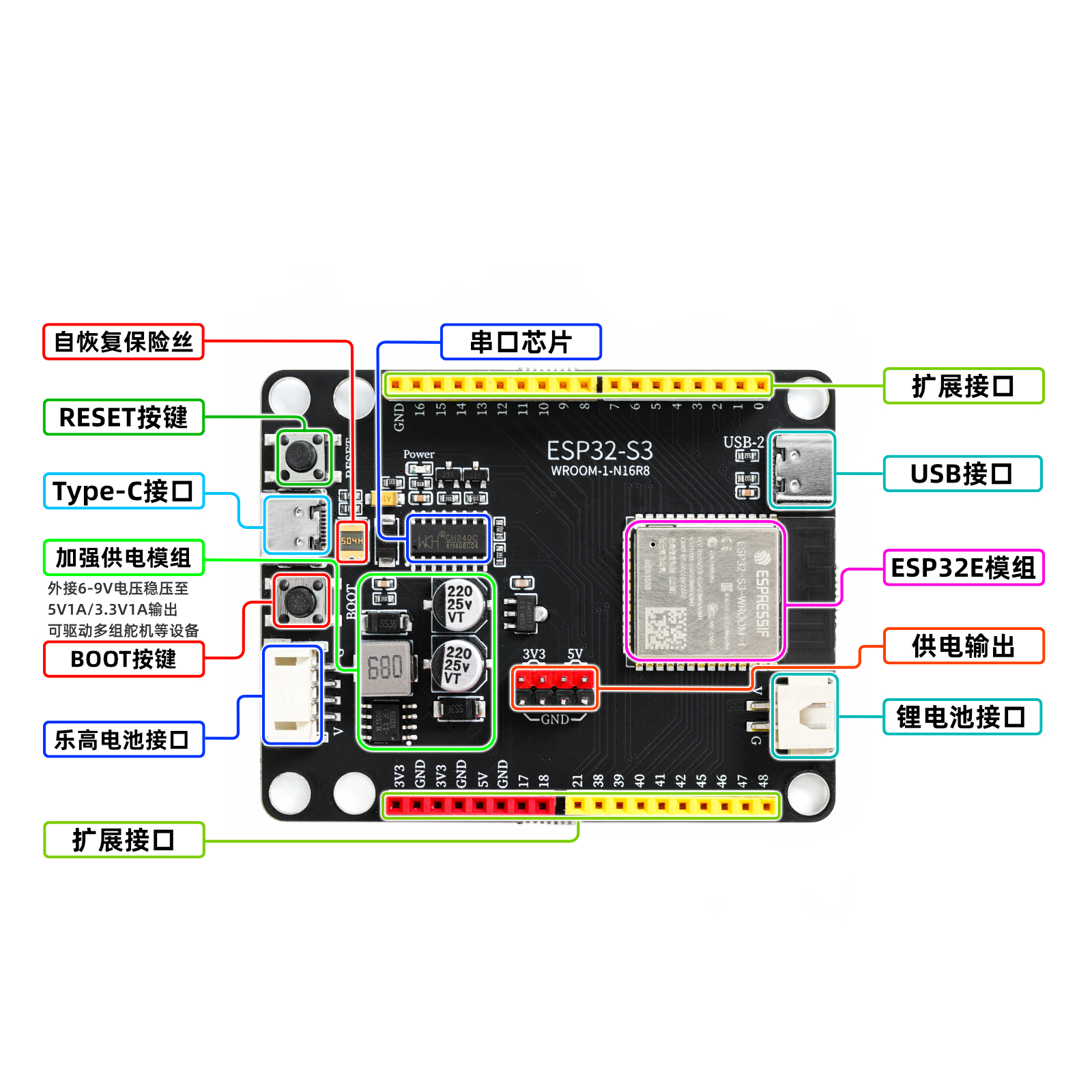

开发版解析

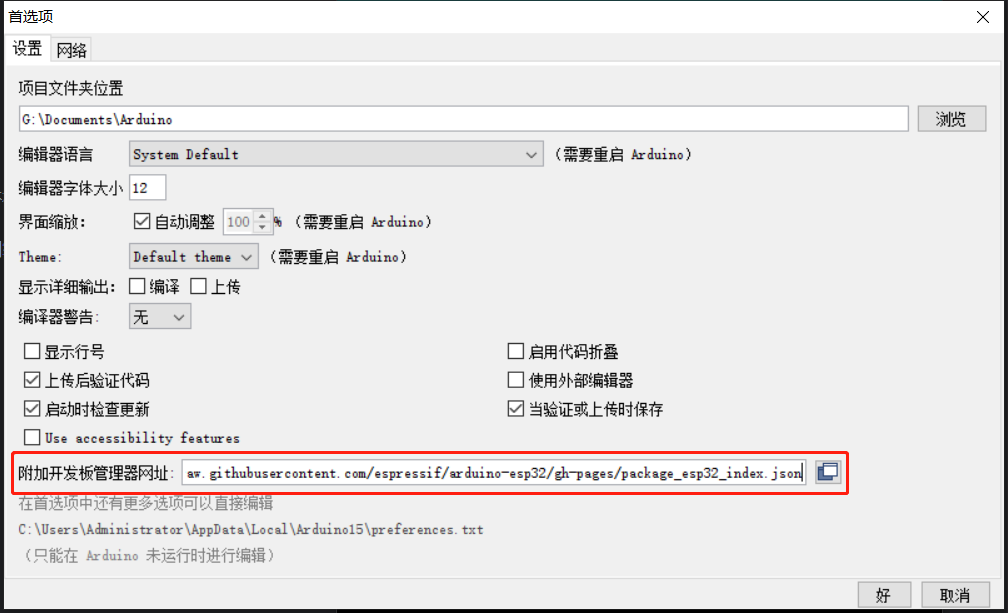

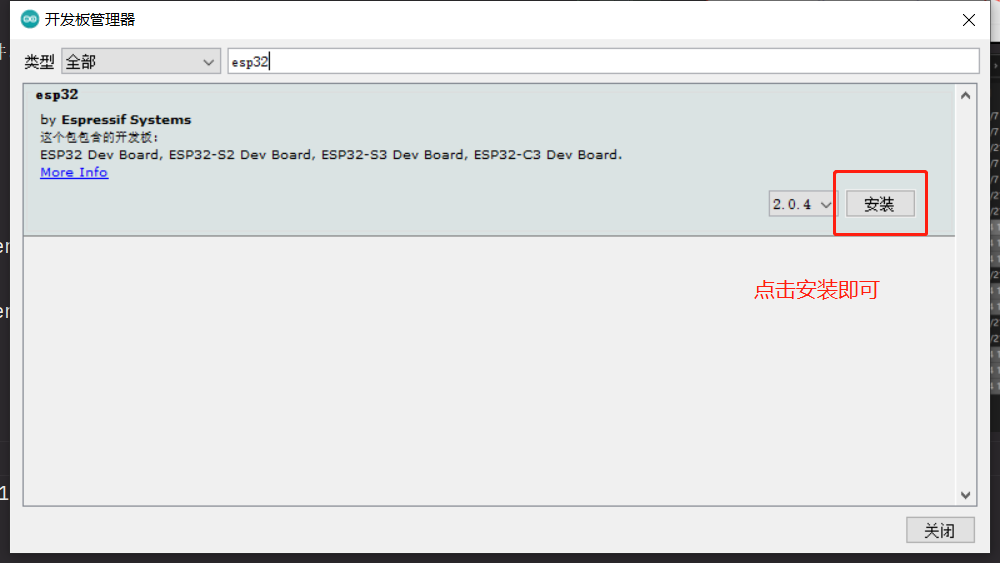

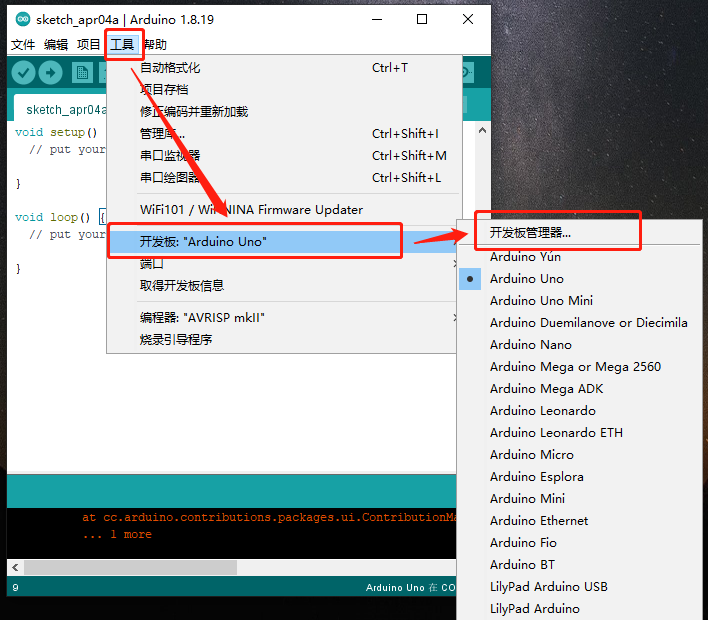

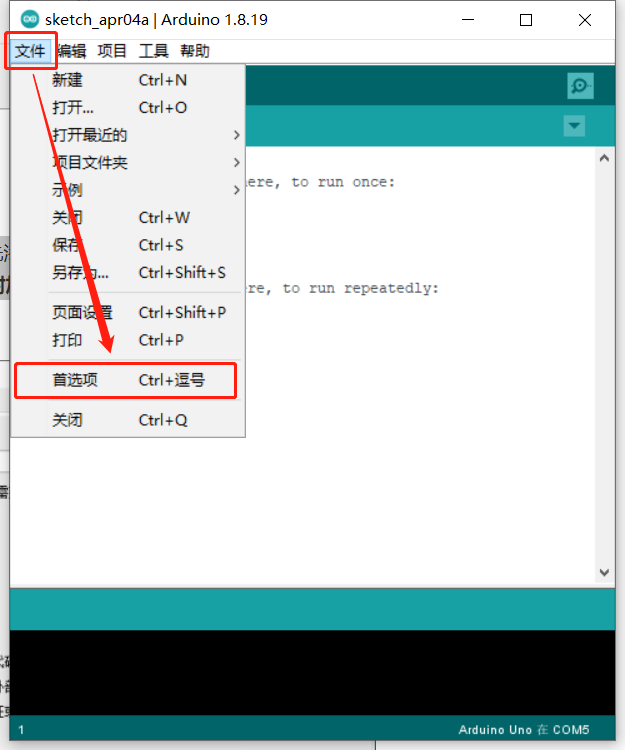

驱动下载及安装

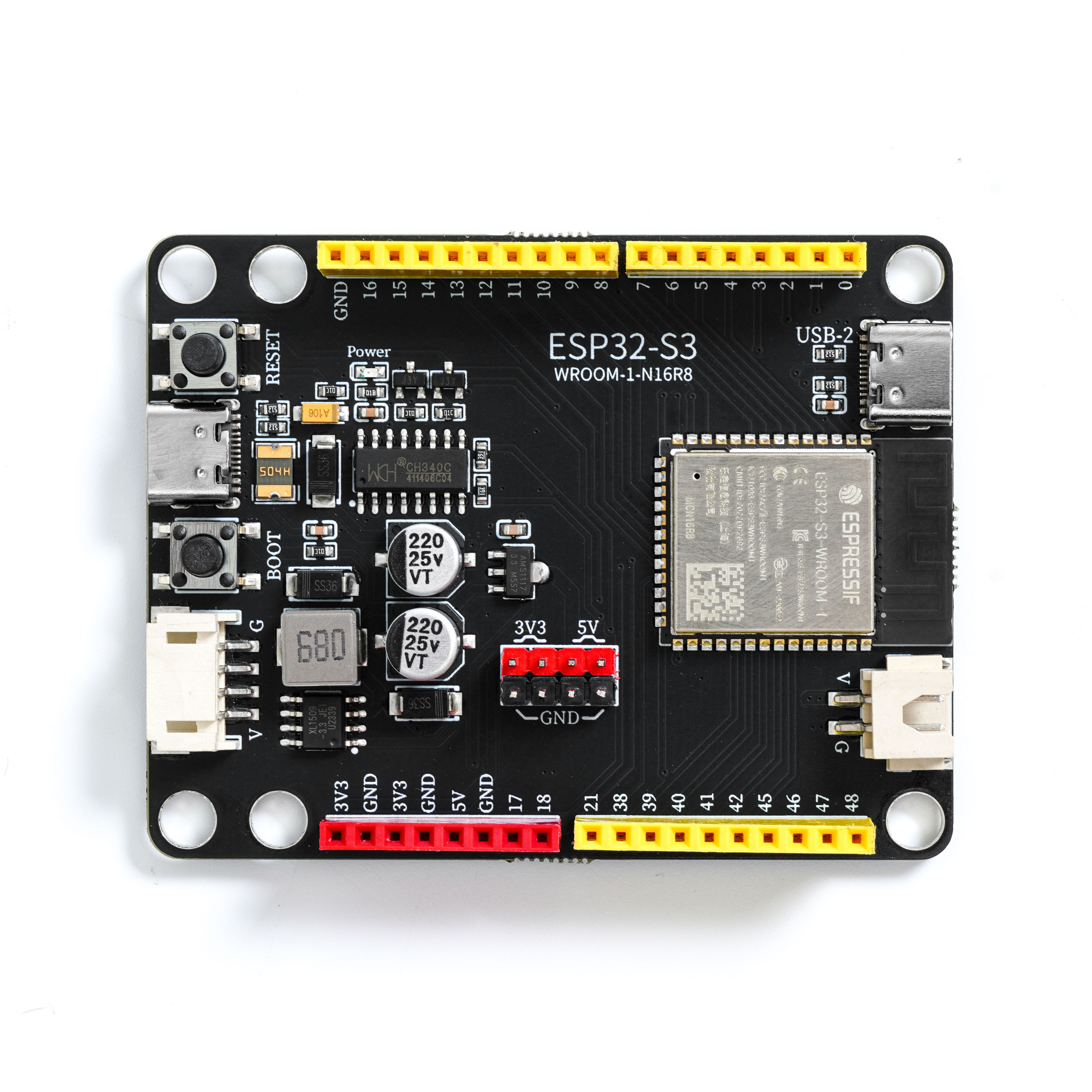

1、介绍 点这里回到目录

ESP32-S3 是一款集成 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 的 MCU 芯片，支持远距离模式 (Long Range)。ESP32-S3 搭载 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz，内置 512 KB SRAM (TCM)，具有 45 个可编程 GPIO 管脚和丰富的通信接口。ESP32-S3 支持更大容量的高速 Octal SPI flash 和片外 RAM，支持用户配置数据缓存与指令缓存。模组型号为： ESP32-S3-WROOM-1-N16R8

乐鑫官方数据手册：esp32-s3-wroom-1_wroom-1u_datasheet_cn.pdf

2、技术规格点这里回到目录

微控制器	ESP32-WROOM-32E
工作电压	3.3V
输入电压（推荐）	6-12V（DC直流）
数字引脚	29 个
模拟输入引脚	18 个
下载接口	USB Type-C
WIFI	2.4 GHz Wi-Fi (802.11b/g/n)
蓝牙标准	蓝牙 5 模组
芯片时钟频率	240 MHz
外扩Flash	16 MB
SRAM	512 KB
RTC SRAM	16 KB
内置ROM	384 KB

3、特征点这里回到目录

1、使用的是乐鑫公司2024年发布的原装全新ESP32-S3-WROOM-1模组
2、加强供电，G|V能够提供最大3.3V 40mA的输出能力
3、板载电路保护和电源选择电路
4、Type-C通信接口，无需区分正反，使用更方便
5、支持乐高电池盒输入接口，允许6-12VDC输入
6、板载2.54间距G|V|S扩展排针接口，免扩展板使用
