ESP32-S3 扩展板
1、介绍 点这里回到目录

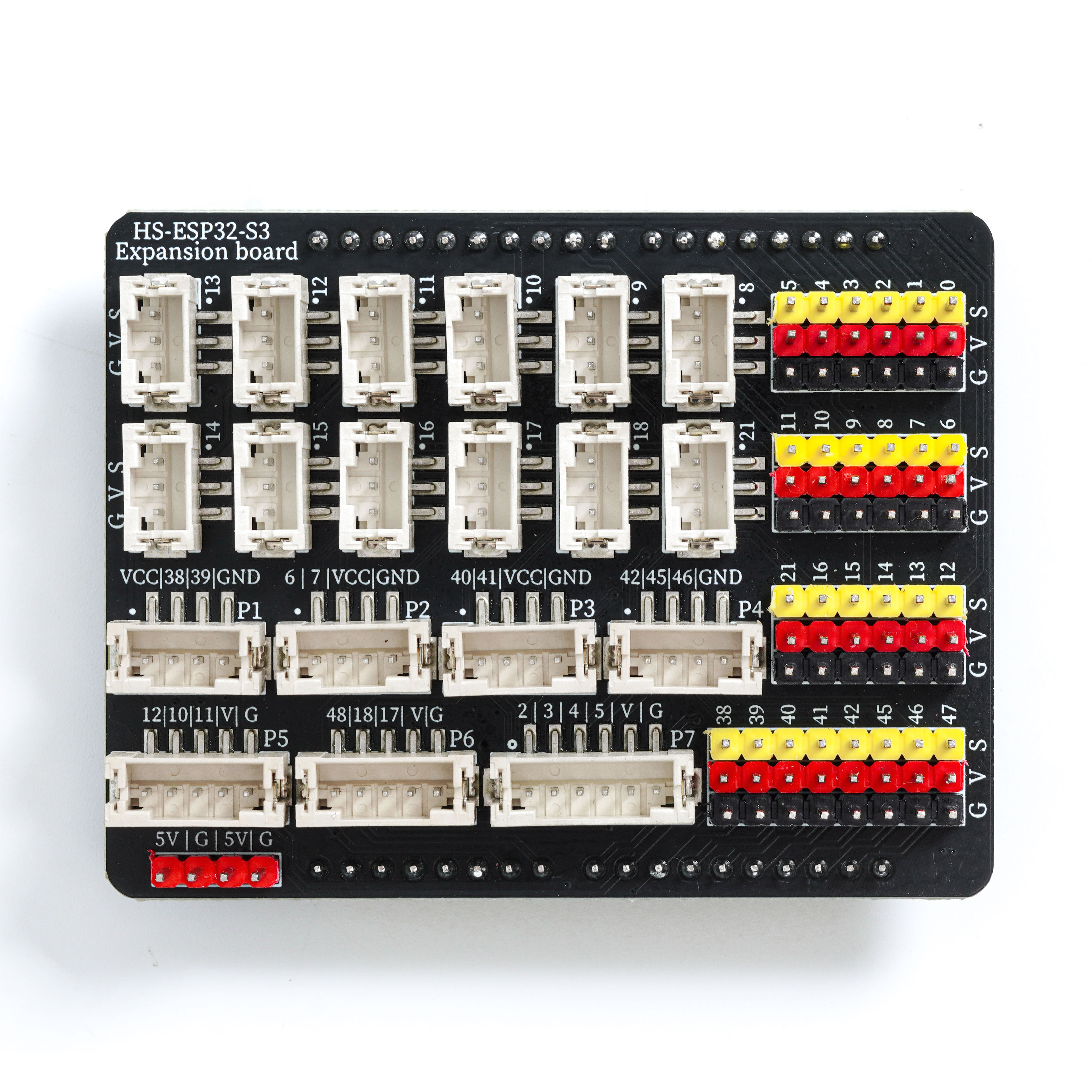

ESP32 S3(扩展板)是根据开发板EPS32-S3开发板设计的配套扩展板，把开发板的引脚引出来集成在一块PCB电路板上。该扩展板兼容本所有的EPS32-S3系列的开发板。电路板上设有PH2.0接口的同时也保留有排针，满足使用者的不同接线需求。
2、特征 点这里回到目录
- 1、设有数字IO口排针（引脚号：0-16,21）和模拟IO口排针（引脚号：38-42,45-46）。（可以满足使用杜邦线接插扩展模块的需求）
- 2、设有数字IO口PH2.0 3P座子（引脚号：2，4，12，13，14，15）和模拟IO口PH2.0 3P座子（引脚号：32，33，34，35，36，39）同时还有4个PH2.0 4P座子,2个PH2.0 5P座子,1个PH2.0 6P座子。
- 3、设有SPI通信接口排针，串口通信接口排针，I2C通信接口排针。
3、扩展板解析 点这里回到目录
- 数字IO口PH2.0 3P座子（2，4，12，13，14，15）和数字IO口排针（0，2，4，12，13，14，15，1，17，25，26，27）
可以指定这些IO口为数字输出即输出高电平或者低电平。
- 模拟IO口PH2.0 3P座子（32，33，34，35，36，39）和模拟IO口排针（32，33，34，35，36，39）
可以指定这些IO口模拟输入和模拟输入。
- P1座子
该座子电路设计为VCC/38/39/GND方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-SR04L 超声波传感器）
- P2座子
该座子电路设计6/7/VCC/GND方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-S63-L TCS342颜色传感器、HS-F14L TM1650 四位LED数码管模块 、HS-F15L TM637四位时钟数码管模块 、HS-F19L OLED显示屏 、HS-F21L LCD1602显示屏 、）
- P3座子
该座子电路设计为40/41/VCC/GND方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-S57-L SU-03T 语音识别控制模块、HS-F04L 电机驱动模块 、HS-F20L 电机模块 、HS-F10L 电机驱动模块、HS-S49PL MP3语音播报模块 、HS-F23-L 1位数码管 、HS-S60-L 蓝牙模块）
- P4座子
该座子电路设计为42/45/46/GND方便与一些用PH2.0 4P接口的配套模块对接。（适配模块：HS-F05L 交通信号灯模块 、HS-F01L RGB LED 模块）
- P5座子
该座子电路设计为12/10/11/V/G方便与一些用PH2.0 5P接口的配套模块对接。（例如HS-F13L 8x8点阵显示屏模块 、HS-F24-L 1位数码管）
- P6座子
该座子电路设计为48/18/17/V/G方便与一些用PH2.0 5P接口的配套模块对接。（适配模块：HS-S34L 双轴摇杆模块、HS-S32L 旋转编码器）
- P7座子
该座子电路设计为2/3/4/5/V/G方便与一些用PH2.0 6P接口的配套模块对接。（适配模块：HS-KEY4L 4P按键模块）
