HS-S59-L 槽型光电传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

1、介绍 点这里回到目录

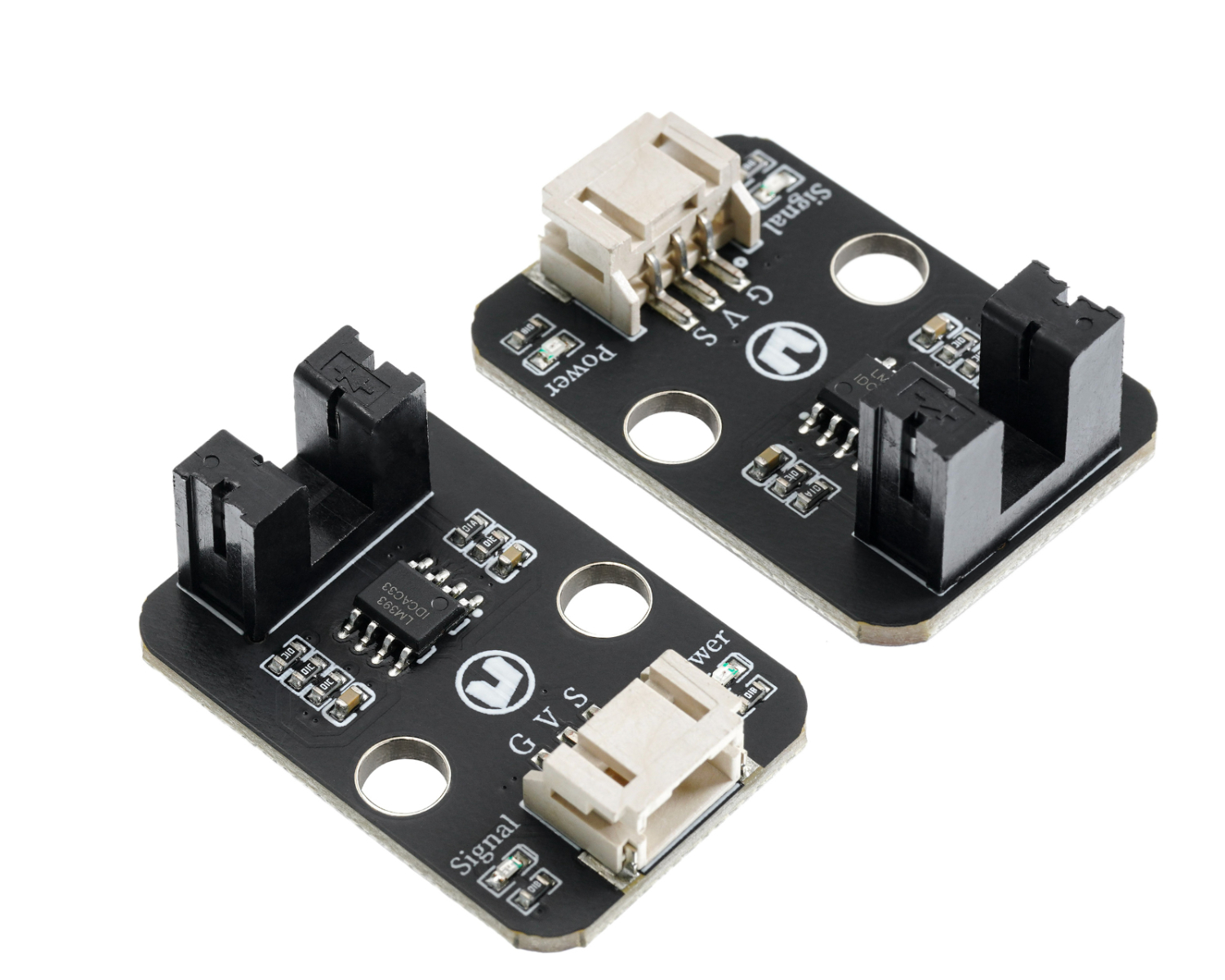

槽型光电传感器是对射式光电开关的一种，又被叫做U型光电开关，是一款红外线感应光电产品，由红外线发射管和红外线接收管组合而成。只要非透明物体通过槽型即可触发输出TTL低电平。采用施密特触发器去抖动脉冲，非常稳定，可用于物体检测和计数，边缘检测，位置检测等等应用!

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 3P端子

• 安装方式：螺丝固定/乐高搭建

---

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

Arduino UNO 示例程序：

void setup(){
  Serial.begin(9600);
  pinMode(3, INPUT);
  pinMode(10, OUTPUT);
}

void loop(){
  if (digitalRead(3) == 0) {
    Serial.println("有物体经过，点亮led");
    digitalWrite(10,HIGH);

  } else if (digitalRead(3) == 1) {
    Serial.println("未检测到物体，熄灭led");
    digitalWrite(10,LOW);
  }

}

---

ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：

---

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

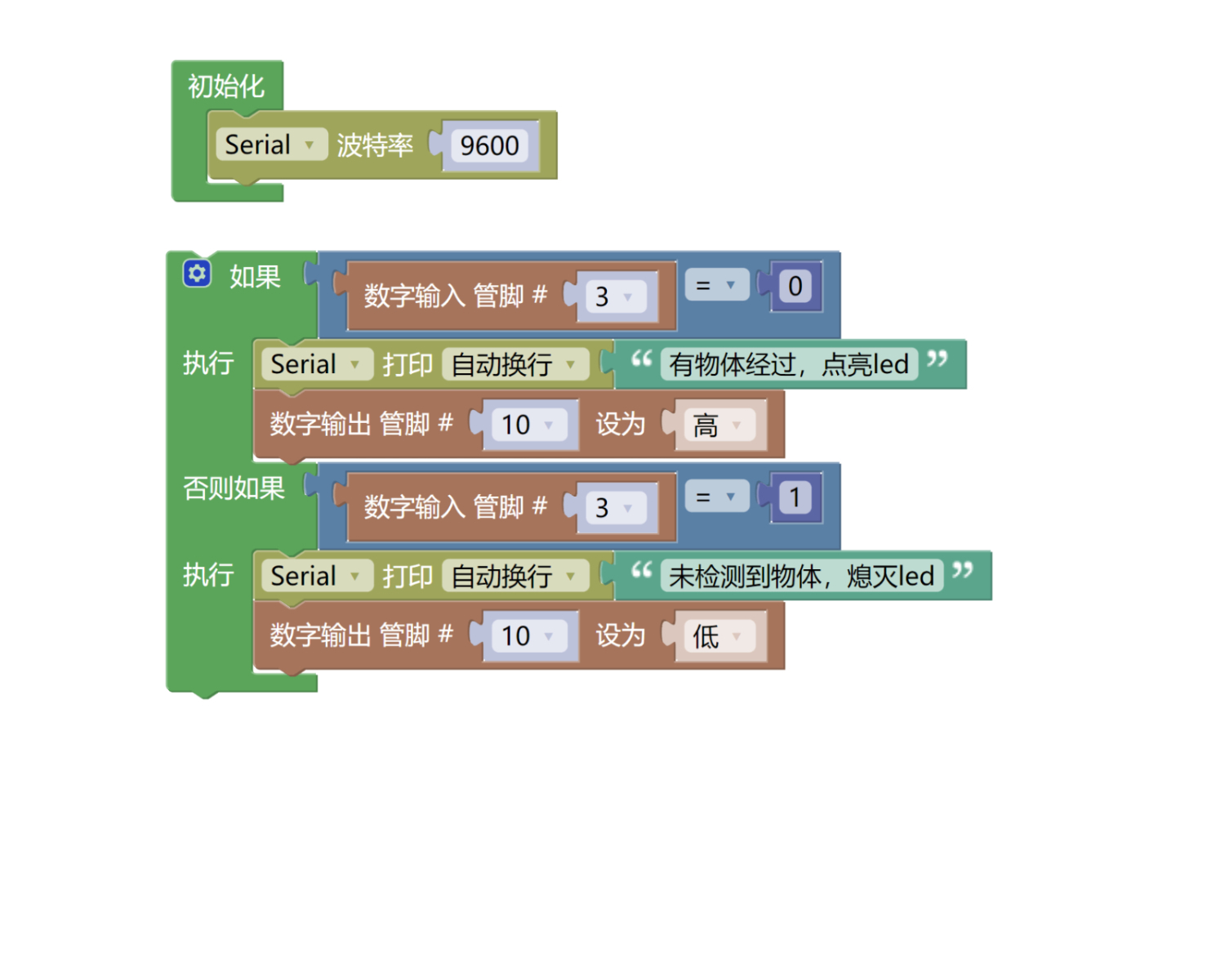

Arduino UNO 图形化示例程序：点击下载

ESP32 Python图形化示例程序：点击下载

---

7、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1
• HELLO STEM UNO R3 P 扩展板 *1
• USB type-c 数据线 *1
• 槽型光电传感器模块（HS-S59-L）*1
• LED灯模块（HS-F08-L）*1
• PH2.0 3P双头端子线 *2

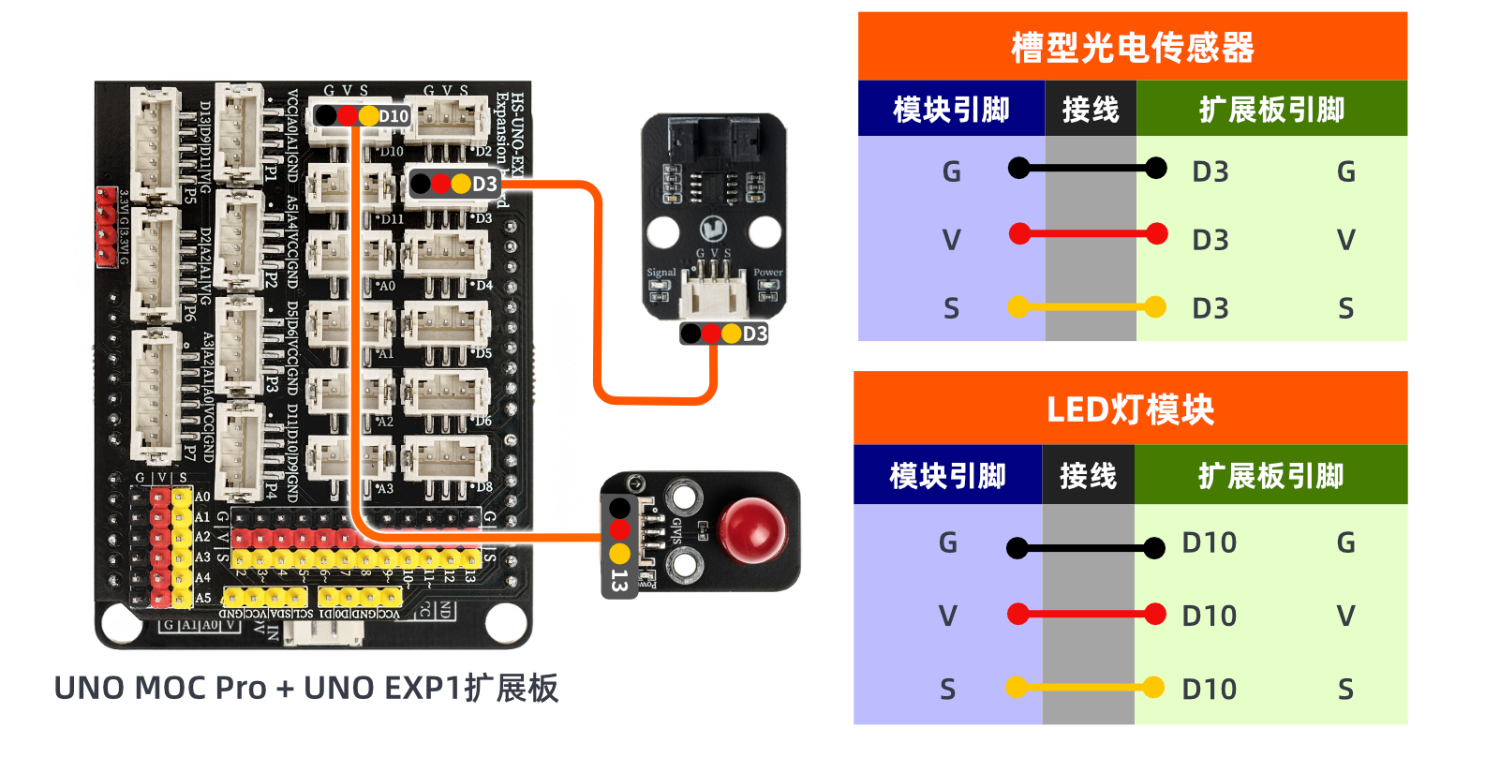

电路接线图：

---

ESP32 Python 测试环境搭建

---

8、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

9、测试结论 点这里回到目录

Arduino UNO测试结论：

器件连接好线之后，将上述程序烧录到UNO-R3PRO开发板之后，接通电源。打开串口监视器，当槽型光电传感器检测到物体经过，点亮led，未检测到物体，熄灭led。

---

ESP32 Python测试结论：

---

点这里回到目录
