HS-S51-L Mini MP3转接板
1、介绍 点这里回到目录

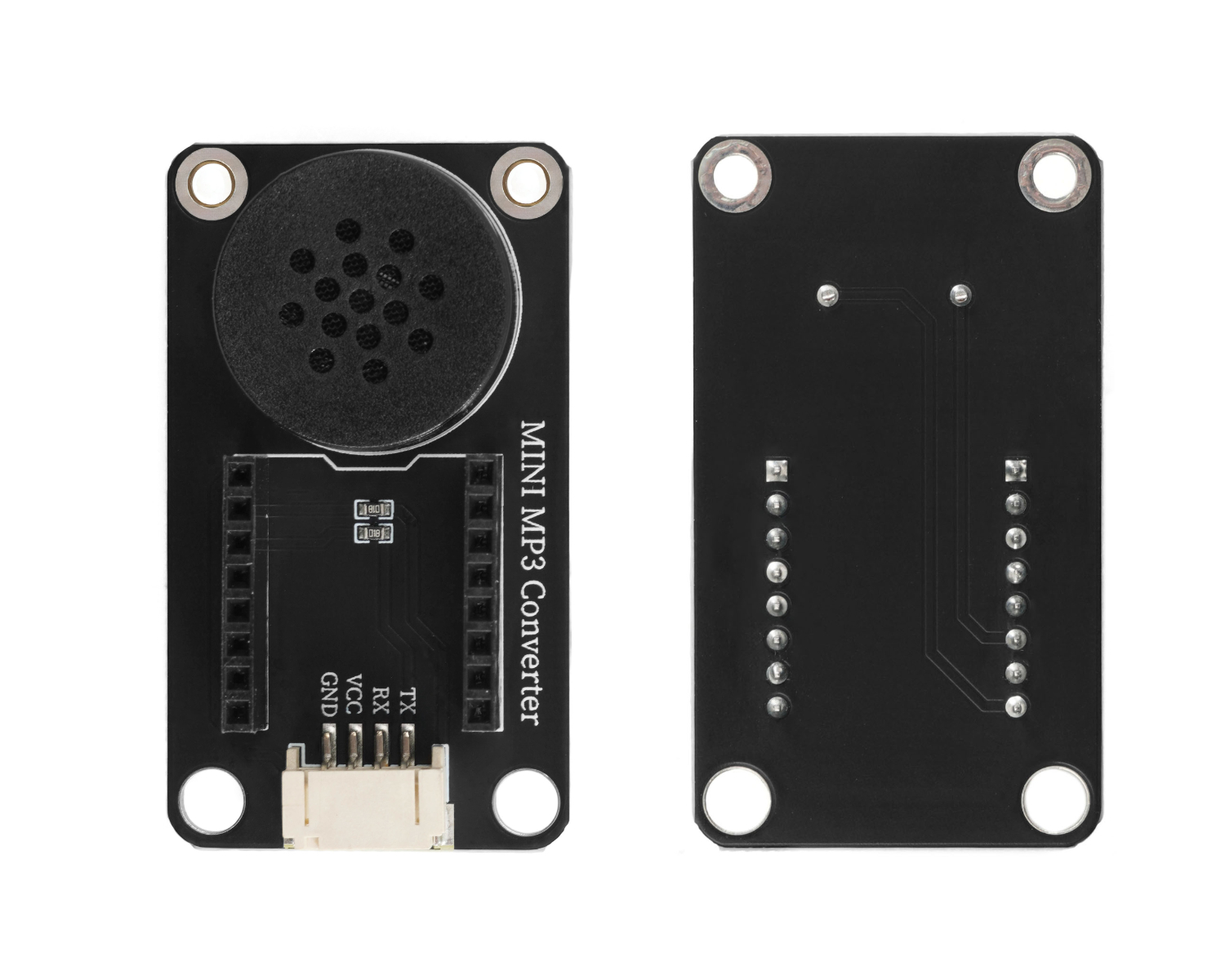

使用Mini MP3模块播放存储卡里的MP3歌曲，需要单独添加喇叭和Mini MP3模块连接，Mini MP3模块再通过杜邦线和Arduino等主控板连接，才可实现MP3播放功能。而我们这款产品已集成了喇叭，并且配有两排8P单排母座，可直接将Mini MP3模块插入（存储卡槽口方向和4P端子口方向一致，），并兼容乐高积木，通过4P端子转杜邦线和Arduino等主控板连接，进行程序设计，即可实现简单的MP3播放功能。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入负极） |
| VCC | VCC（电源输入正极） |
| RX | 信号接收接口 |
| TX | 信号发送接口 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 4P端子
-
安装方式：双螺丝固定

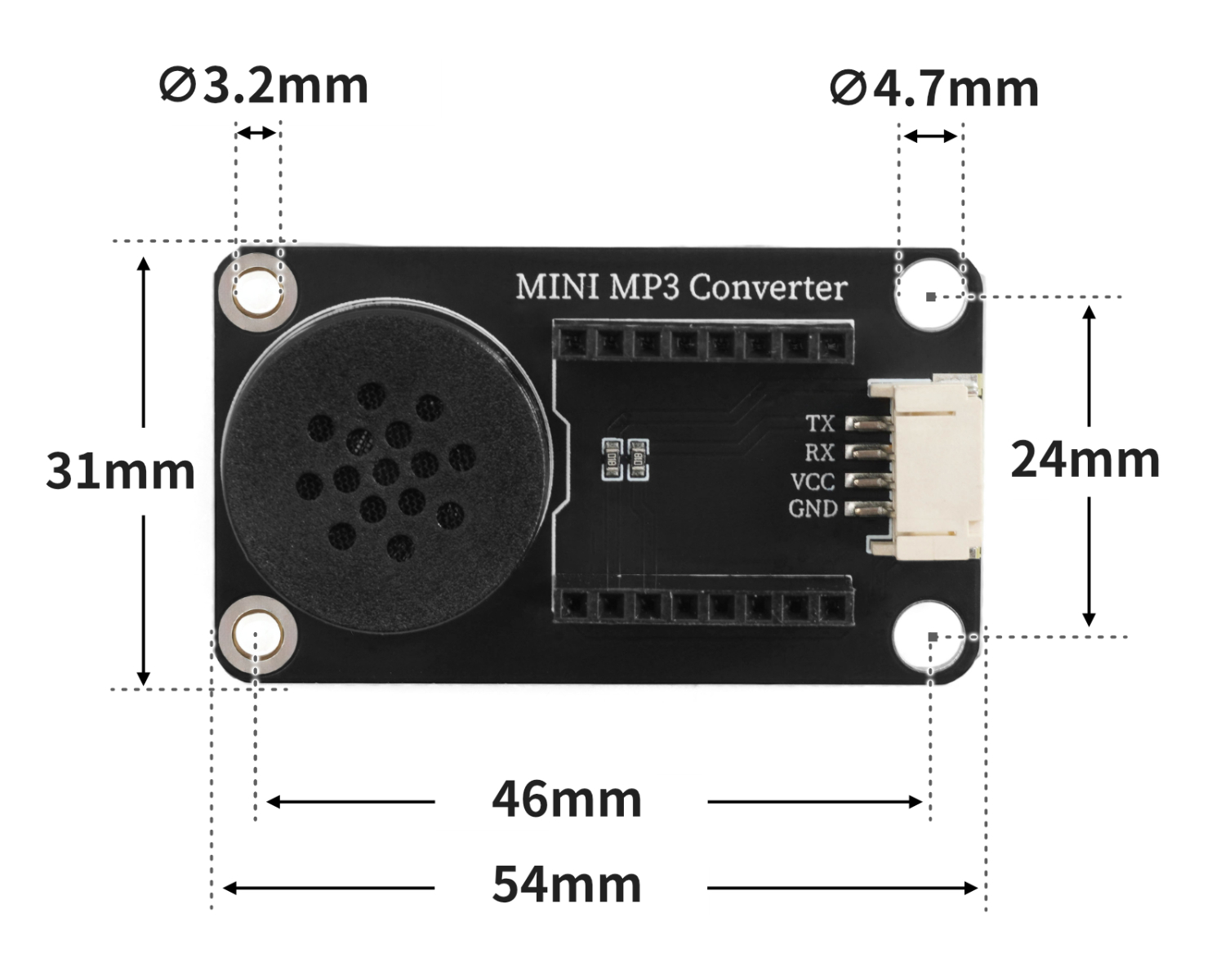

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
#include <SoftwareSerial.h>
#include "Arduino.h"
#include "DFRobotDFPlayerMini.h"
SoftwareSerial mySerial(5,6);
DFRobotDFPlayerMini myPlayer;
void setup(){
mySerial.begin(9600);
myPlayer.begin(mySerial);
myPlayer.setTimeOut(500);
myPlayer.outputDevice(DFPLAYER_DEVICE_SD);
myPlayer.EQ(DFPLAYER_EQ_NORMAL);
myPlayer.volume(50);
}
void loop(){
myPlayer.play(1);
delay(1000);
myPlayer.play(2);
delay(1000);
myPlayer.play(3);
delay(1000);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

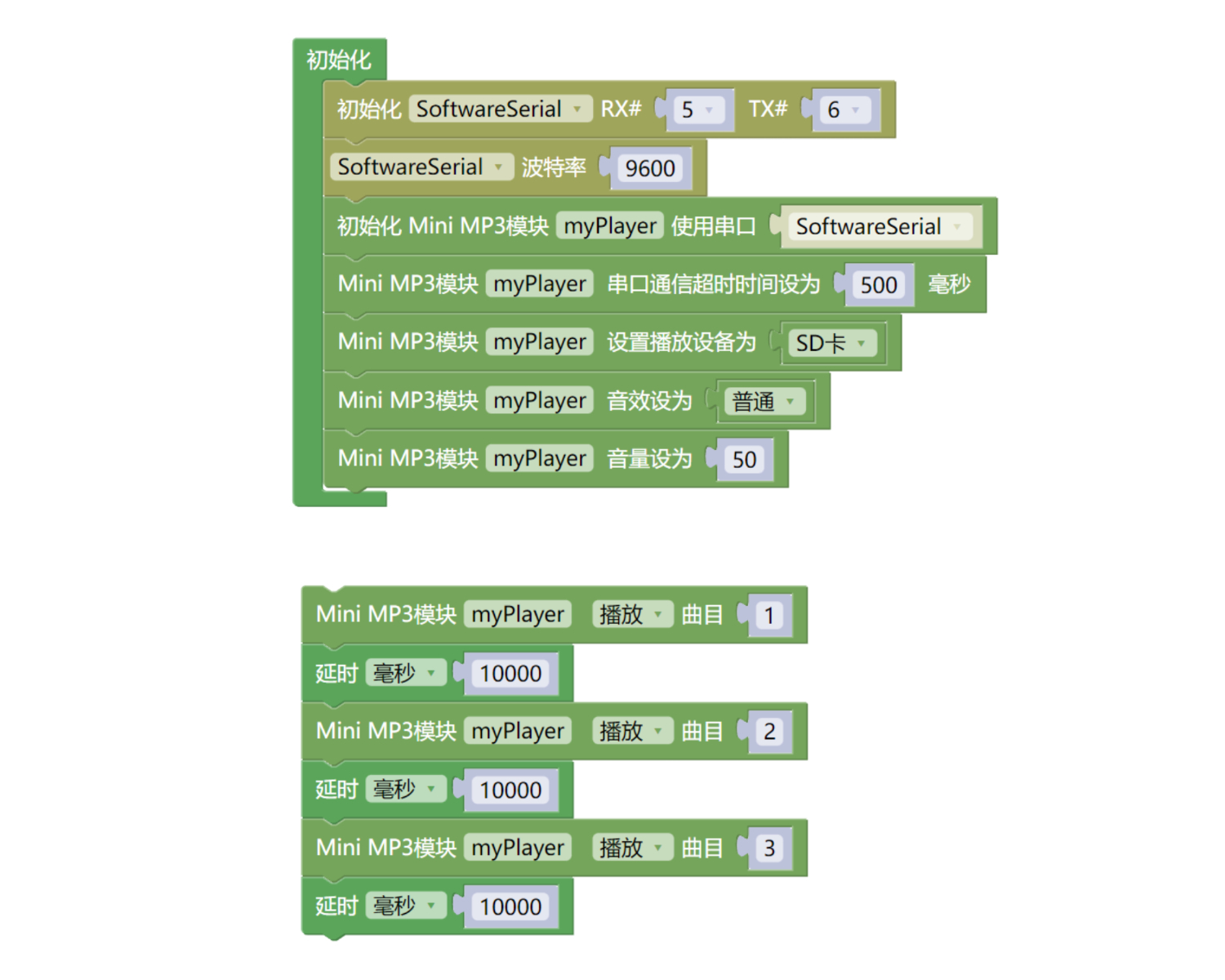

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- UNO R3P扩展板*1
- USB type-c 数据线 *1
- Mini MP3转接板（HS-F51-L）*1
- PH2.0 4P线1条

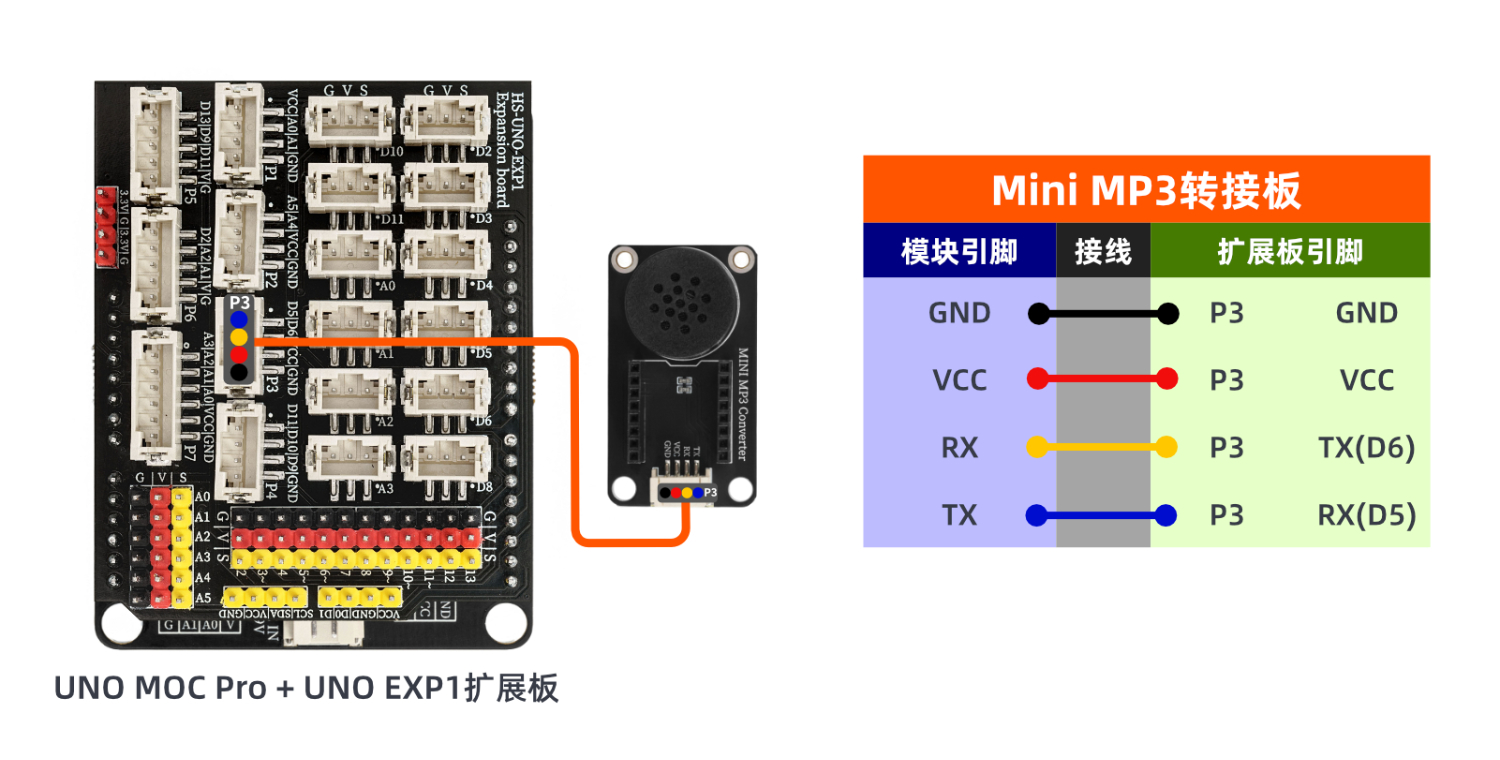

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

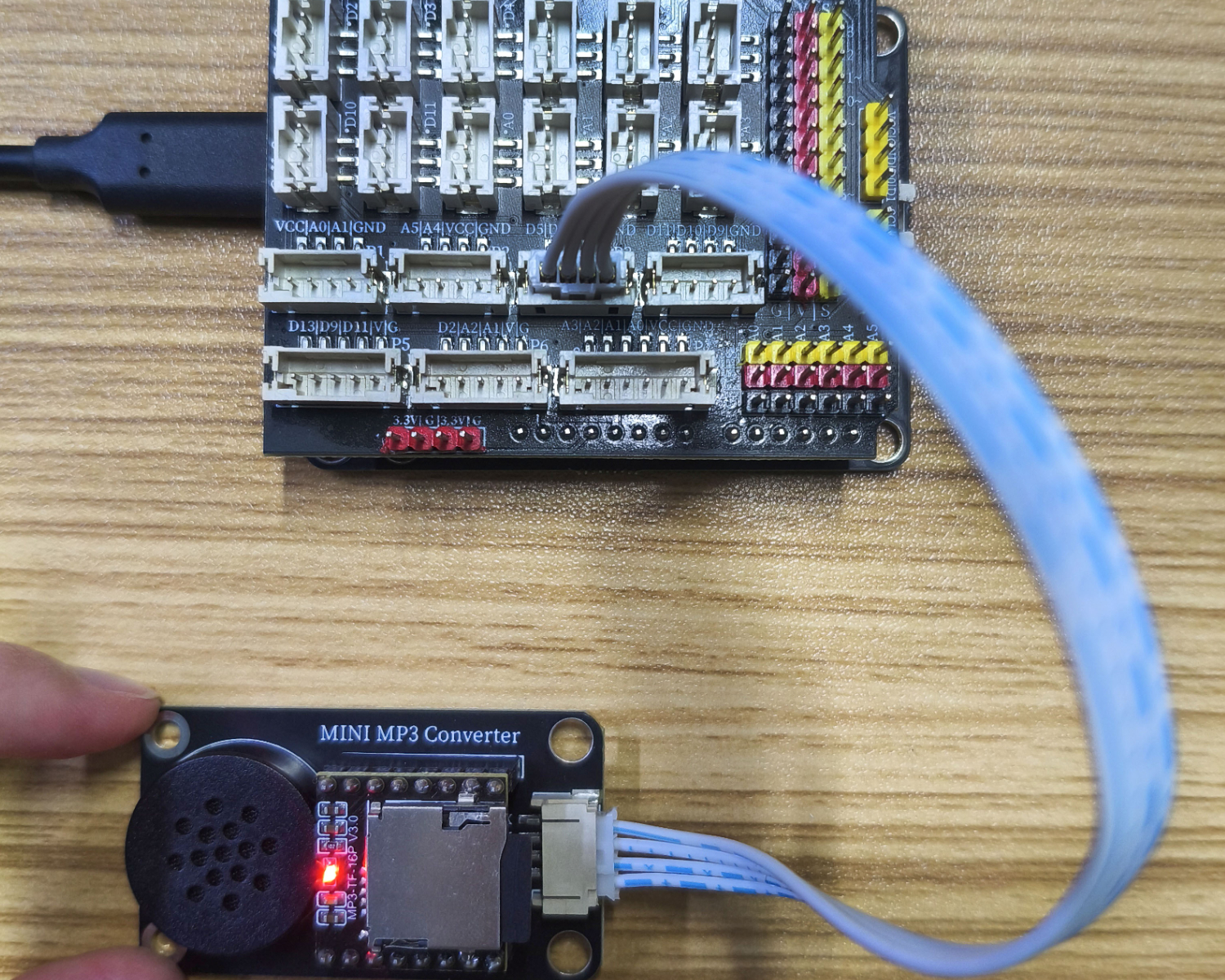

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，会按顺序播放3首歌曲。
