HS-S72-L 金属探测传感器
1、介绍 点这里回到目录
传感器内部的线圈（发射线圈）通以交变电流，产生周期性变化的磁场。当金属物体进入该磁场时，金属内部会感应出涡流（闭合电流环），涡流自身又会产生反向磁场，干扰原磁场的分布。
另一组线圈（接收线圈）通过检测磁场变化（如磁通量、频率或相位偏移），将信号转化为电信号，经放大和处理后触发报警或输出检测结果。

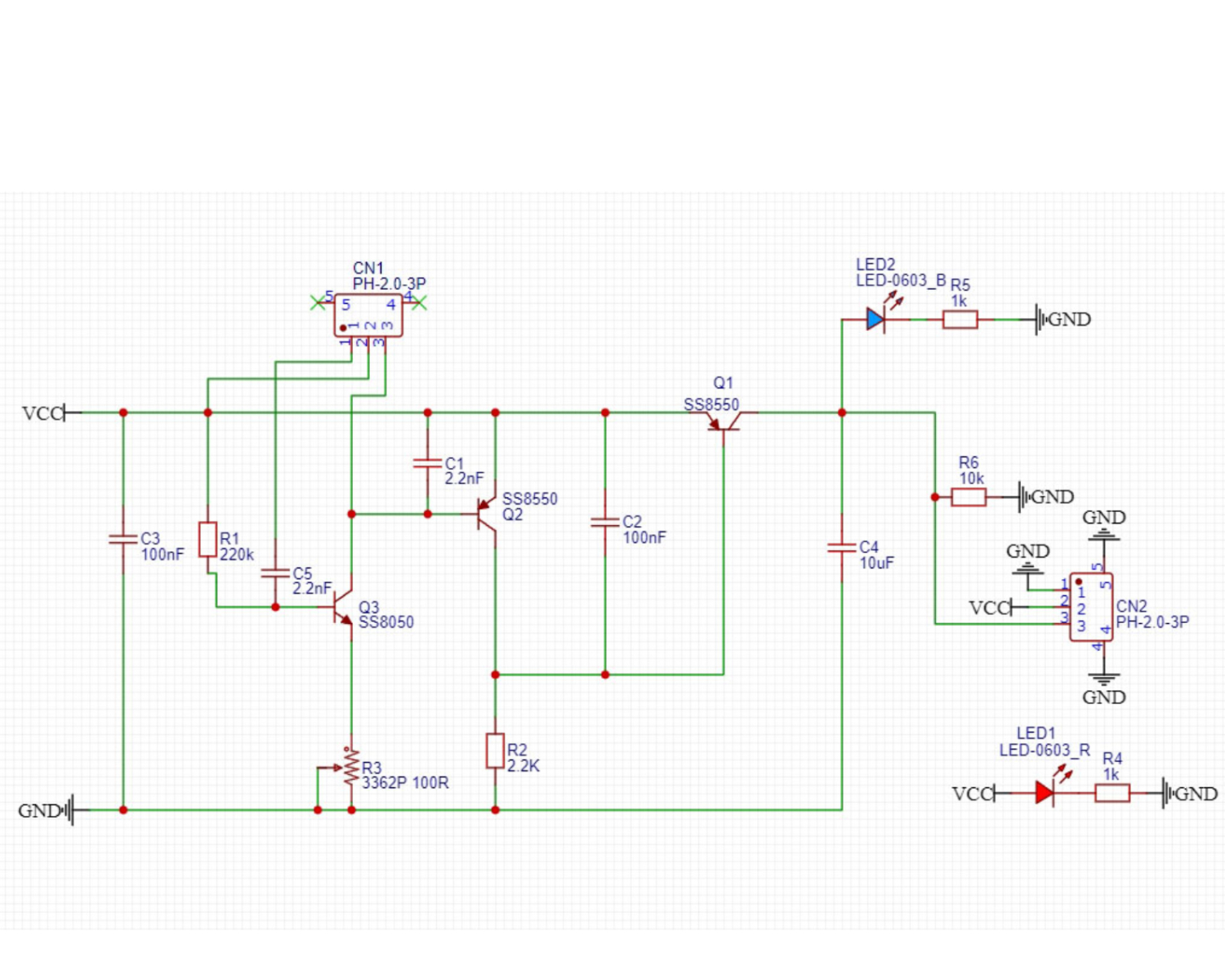

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入） |
| V | VCC (电源正级） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：乐高搭建

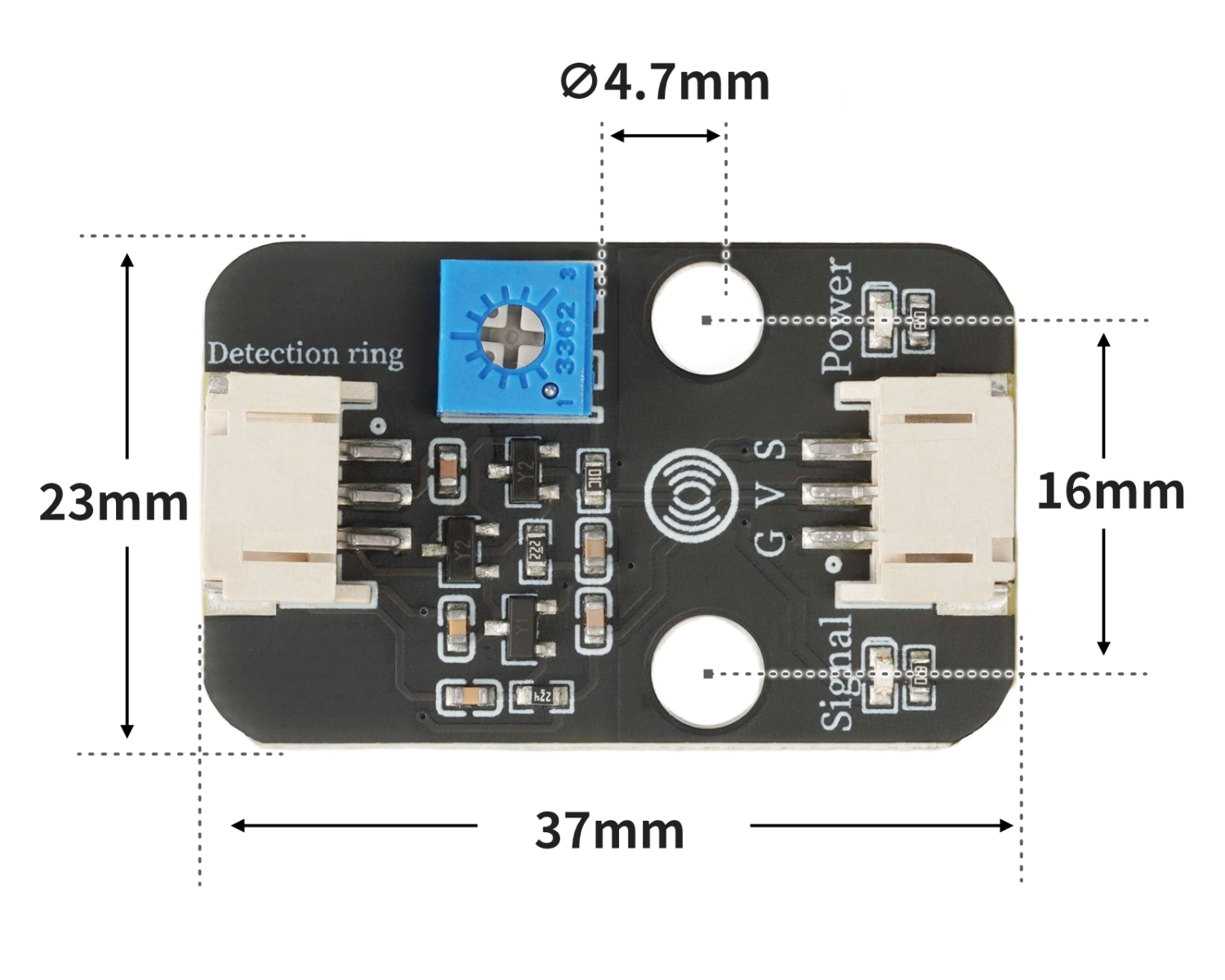

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
pinMode(2, INPUT);
pinMode(3, OUTPUT);
}
void loop(){
if (digitalRead(2) == HIGH) {
digitalWrite(3,HIGH);
} else {
digitalWrite(3,LOW);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
while True:
if pin4.value() == 1:
pin12.value(1)
else:
pin12.value(0)

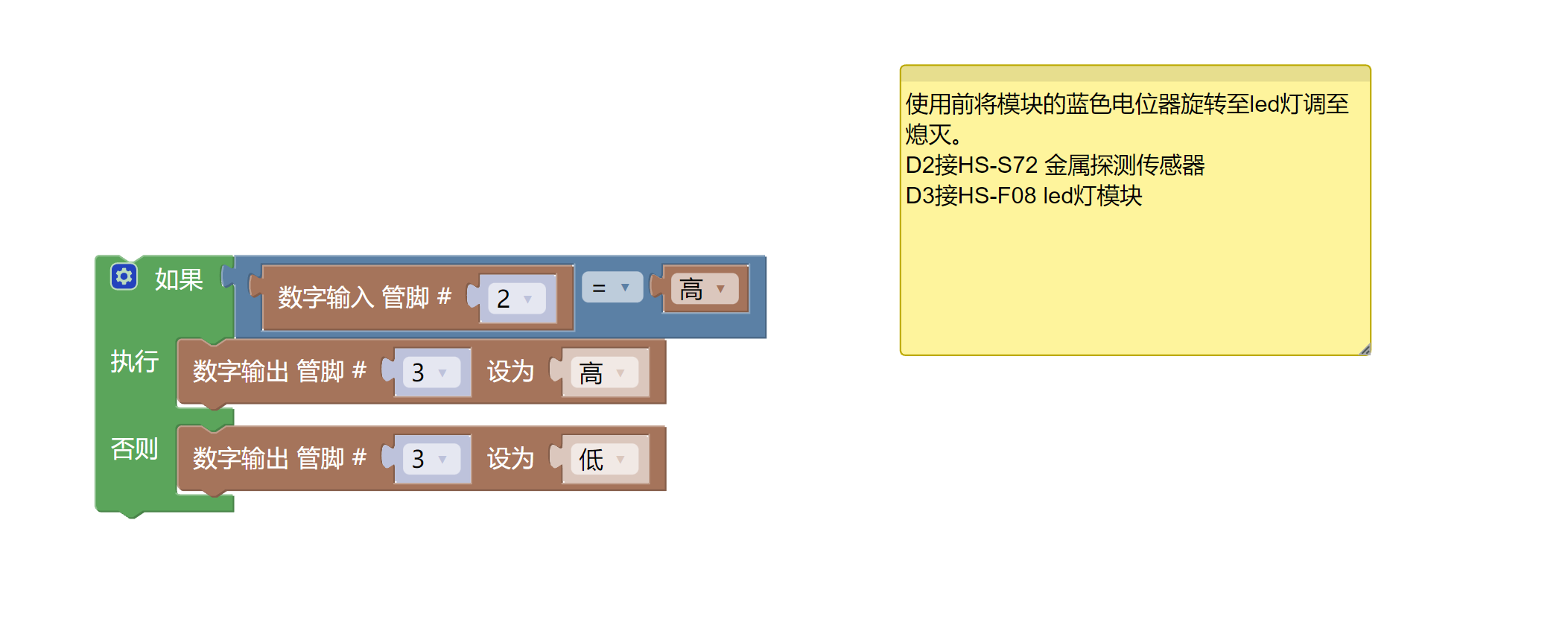

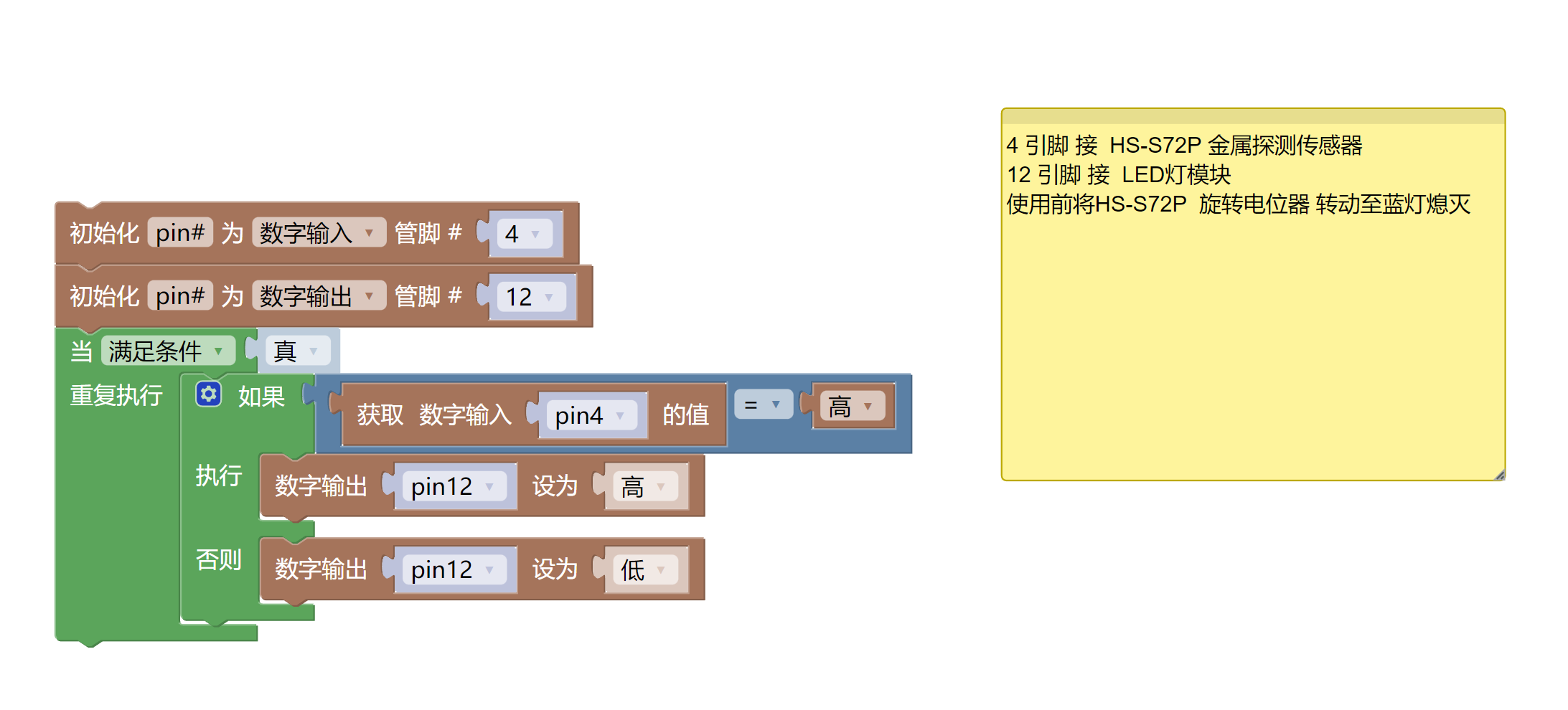

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- R3P 扩展板 *1
- USB type-c 数据线 *1
- 金属探测传感器（HS-S72-L）*1
- led灯模块 （HS-F08L） *1
- PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2

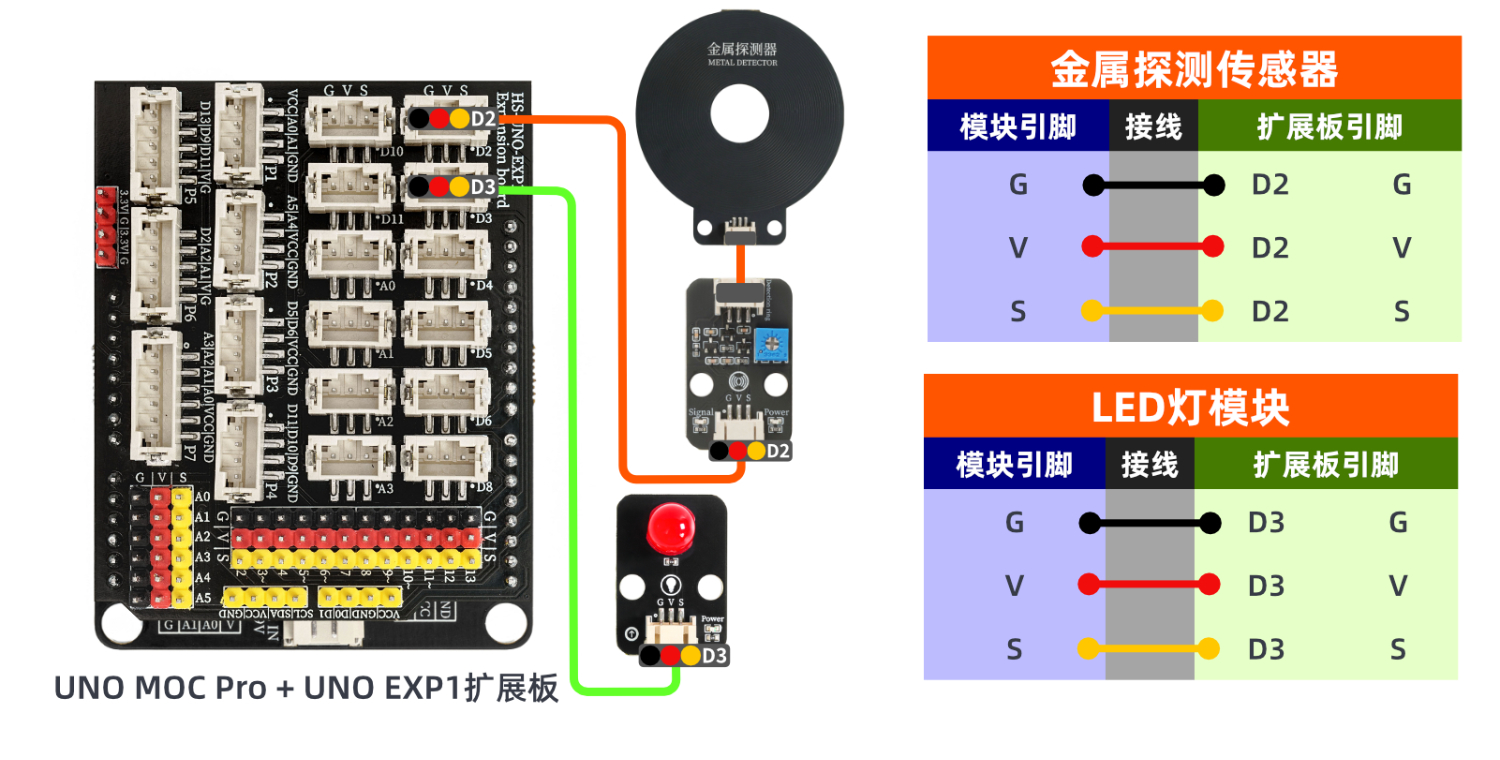

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看

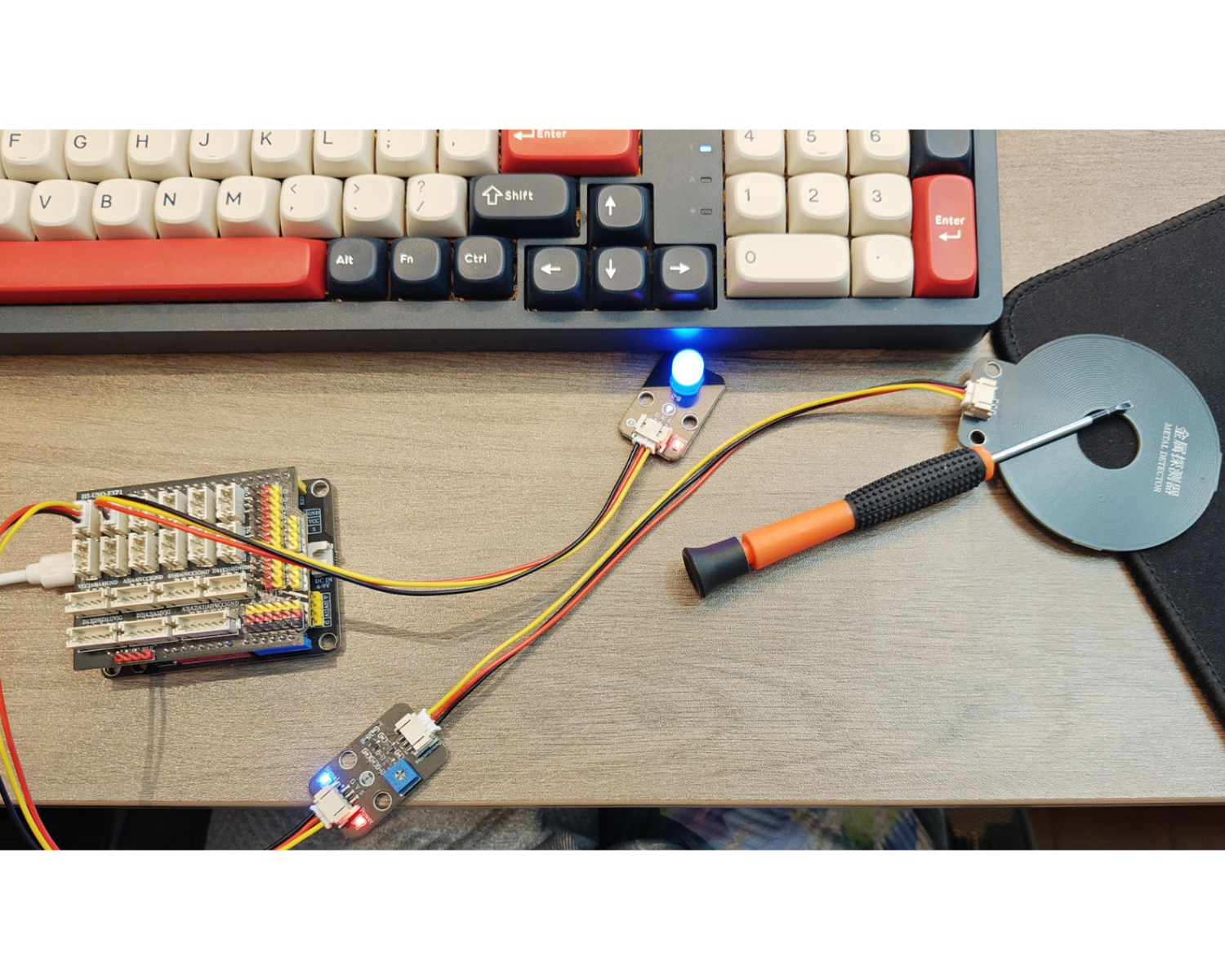

9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。放一个金属到探测盘上，此时探测到金属LED灯模块亮起，否则会熄灭。
