HS-S46-L 称重传感器
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- 添加Micropython库文件
- ArduinoIDE 和Python语言示例程序
- 米思齐 Mixly 示例程序（图形化语言）
- Arduino测试环境搭建
- 视频教程
- 测试结论

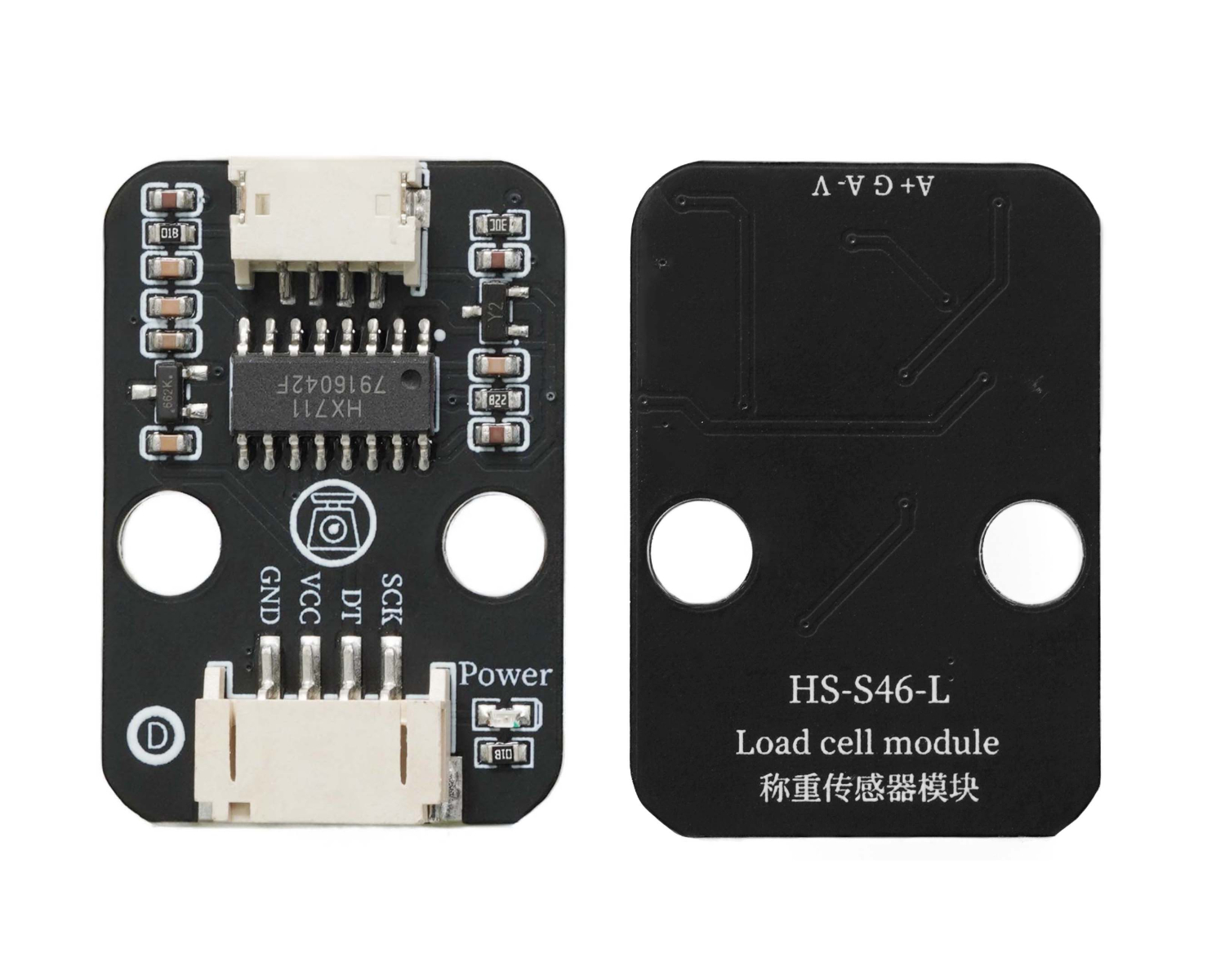

1、介绍 点这里回到目录
Hx711称重传感器是一种将力学量（如重量、压力）转换为电信号输出的装置，最常见类型，利用弹性体受力变形，粘贴其上的电阻应变片随形变改变电阻值，通过惠斯通电桥将电阻变化转化为电压信号，再经放大、模数转换输出数字信号。

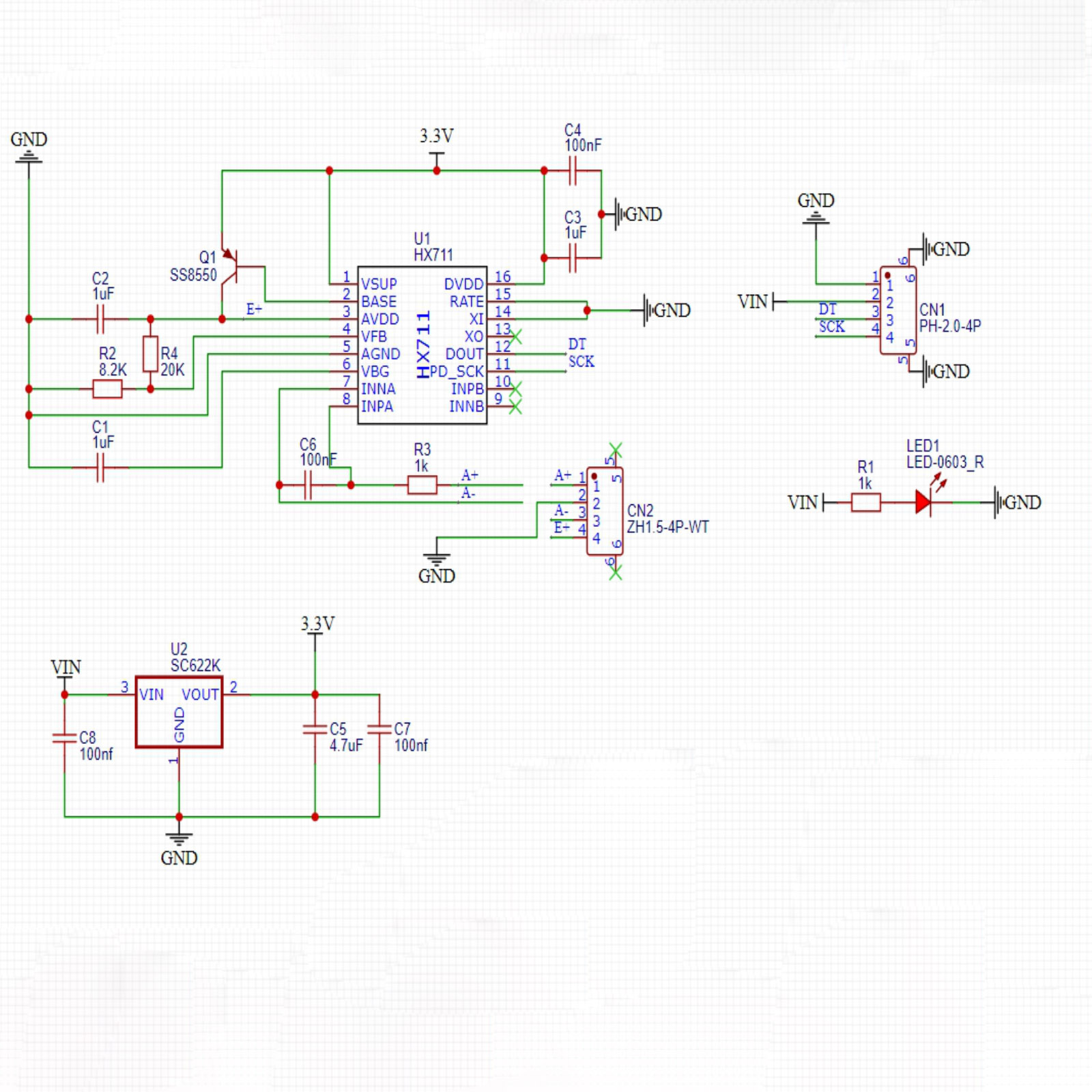

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| D | 数据引脚 |
| S | 时钟引脚 |
-
供电电压： 3.3V-5V
-
连接方式：PH2.0 4P端子线
-
安装方式：积木固定

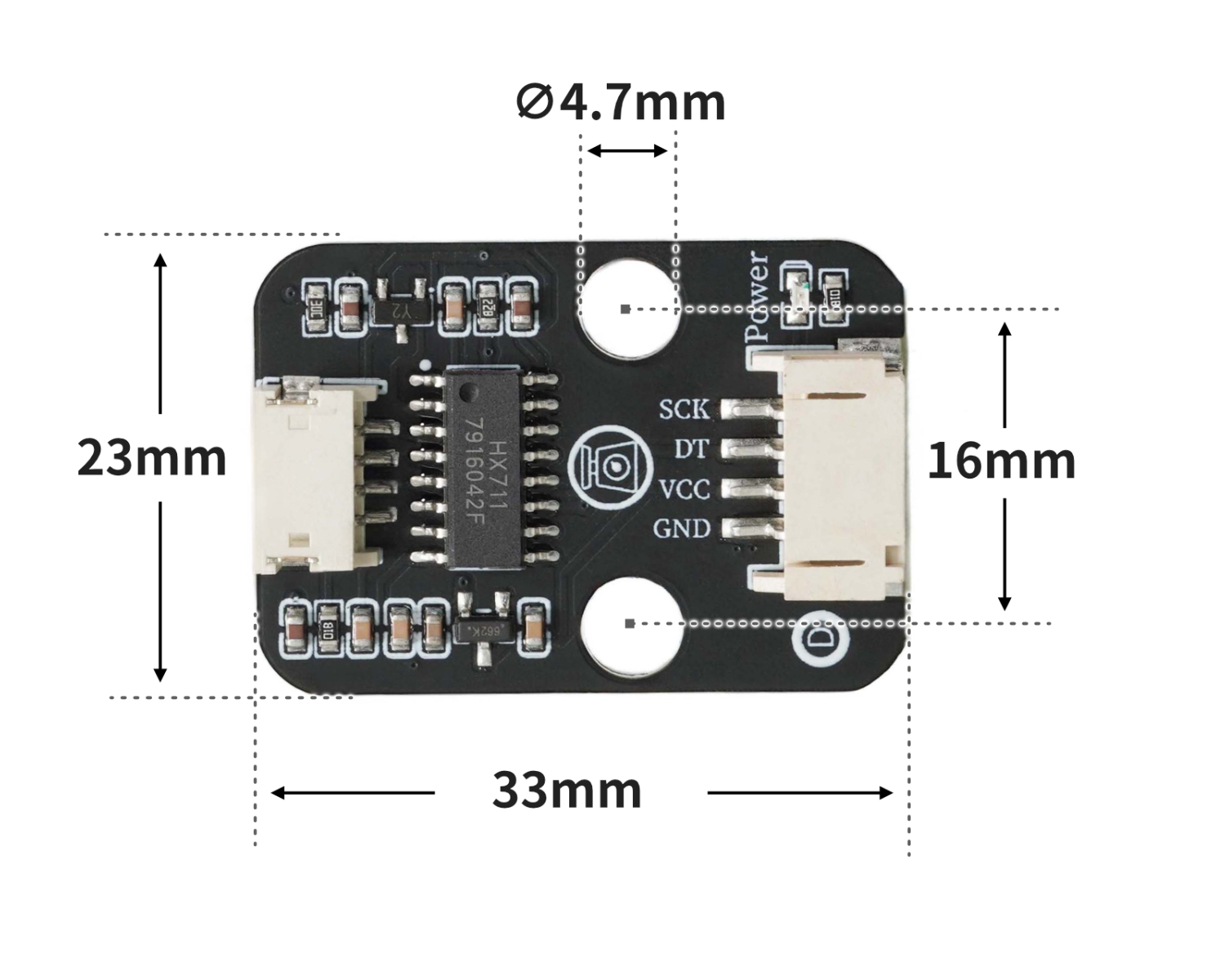

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件
不会使用库文件的参考这里：库文件安装使用
库文件下载：点击下载
6、添加MicroPython环境库文件 点这里回到目录
不会安装库文件的请点击这里：参考链接
7、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板)：点击下载
#include <Hx711.h>
Hx711 scale6_5(6,5);
void setup(){
scale6_5.setOffset(scale6_5.getAverageValue(30));
scale6_5.setScale(363.47);
Serial.begin(9600);
}
void loop(){
Serial.println(scale6_5.getWeight(10));
}
示例程序(ESP32开发板)：
8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载
9、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 EXP 扩展板 *1
- USB type-c 数据线 *1
- HS-S46-L 称重传感器*1
- PH2.0 4P双头端子线 *1

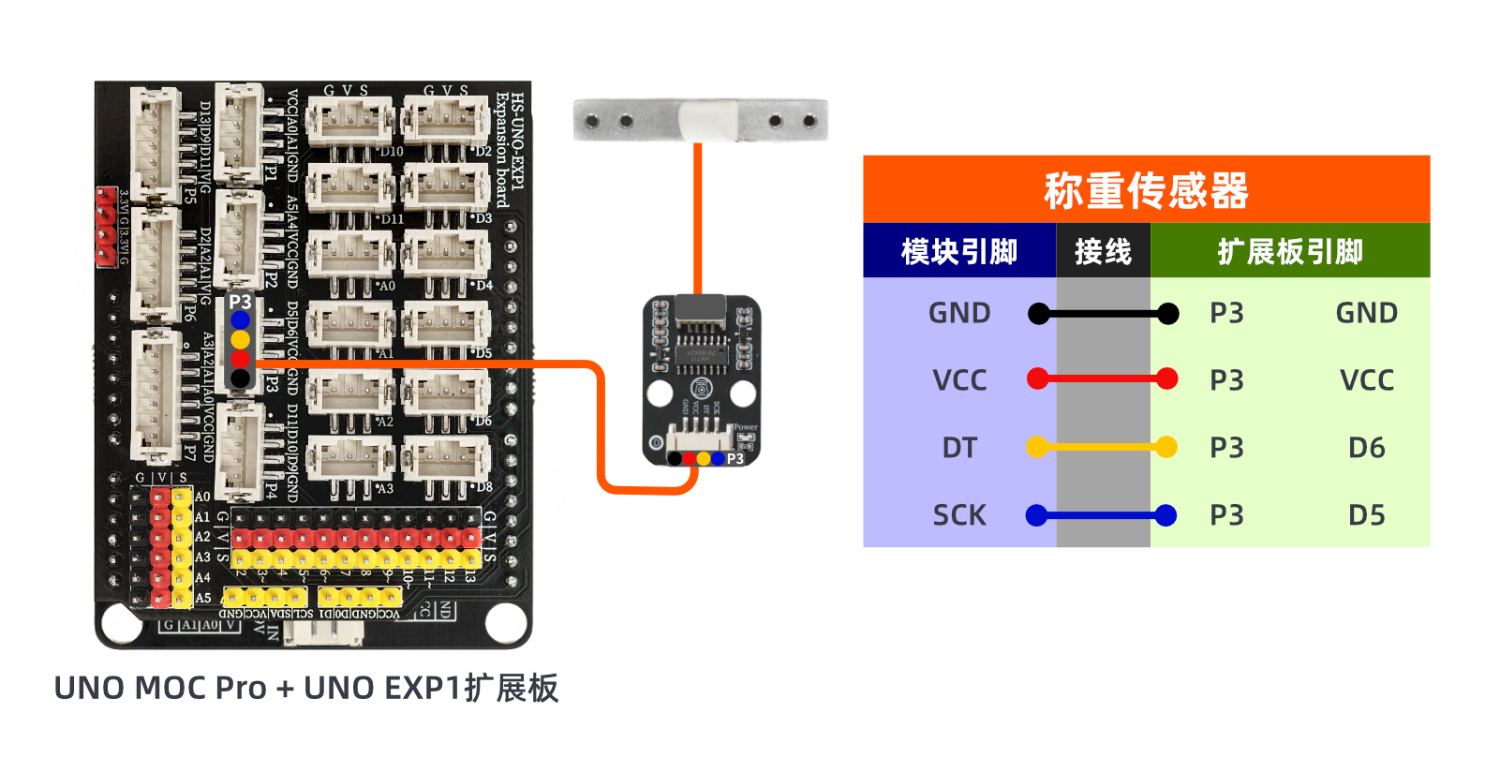

电路接线图：
ESP32 Python 测试环境搭建
10、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
11、测试结论 点这里回到目录

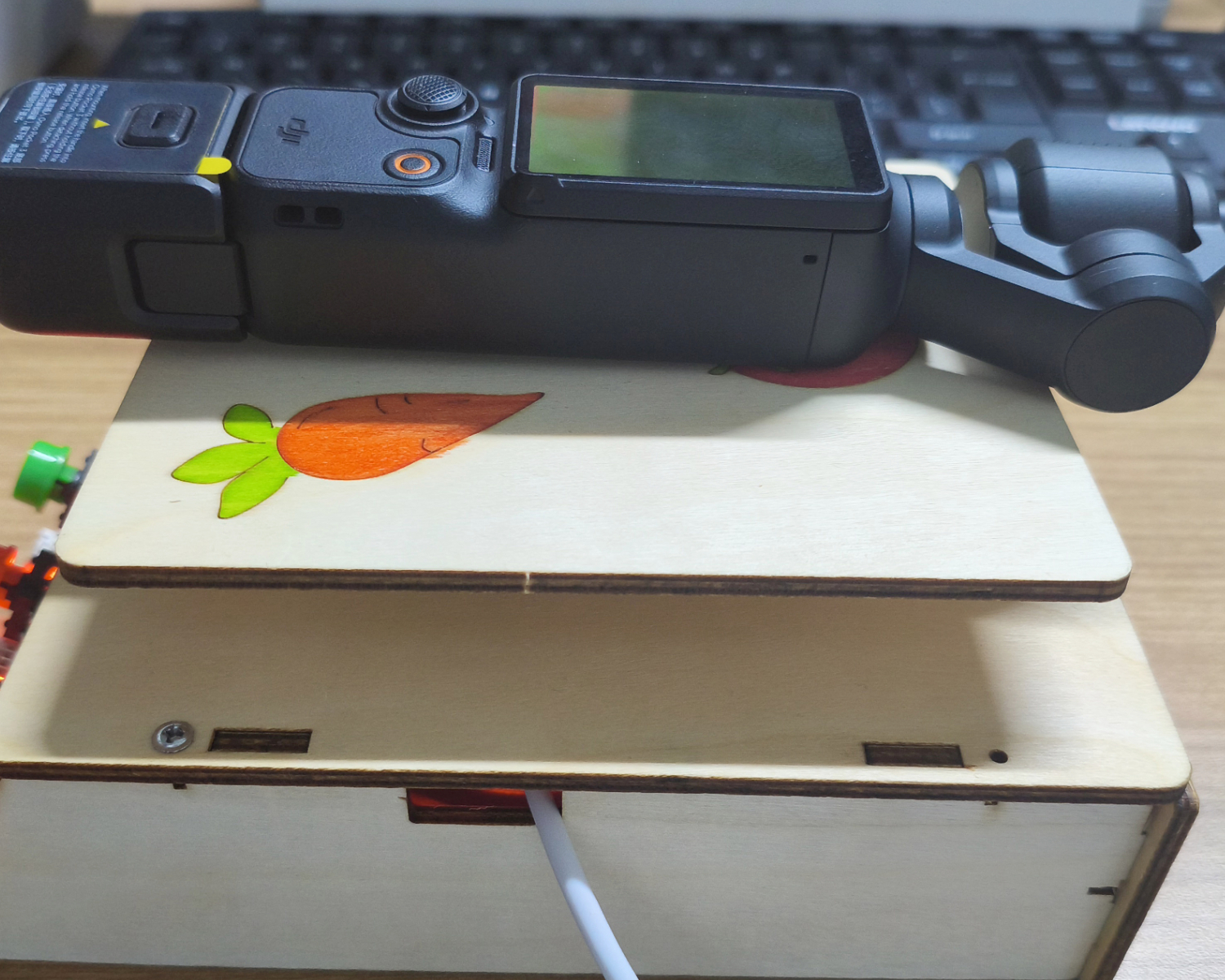

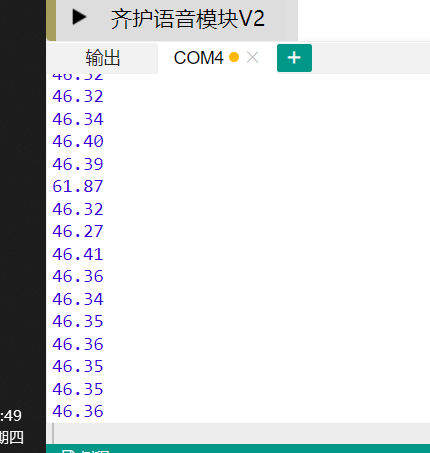

Arduino UNO测试结论：
下入代码，之后将将物体放在感应称上，通过电脑串口即可读出物体重量。
