1、介绍 点这里回到目录

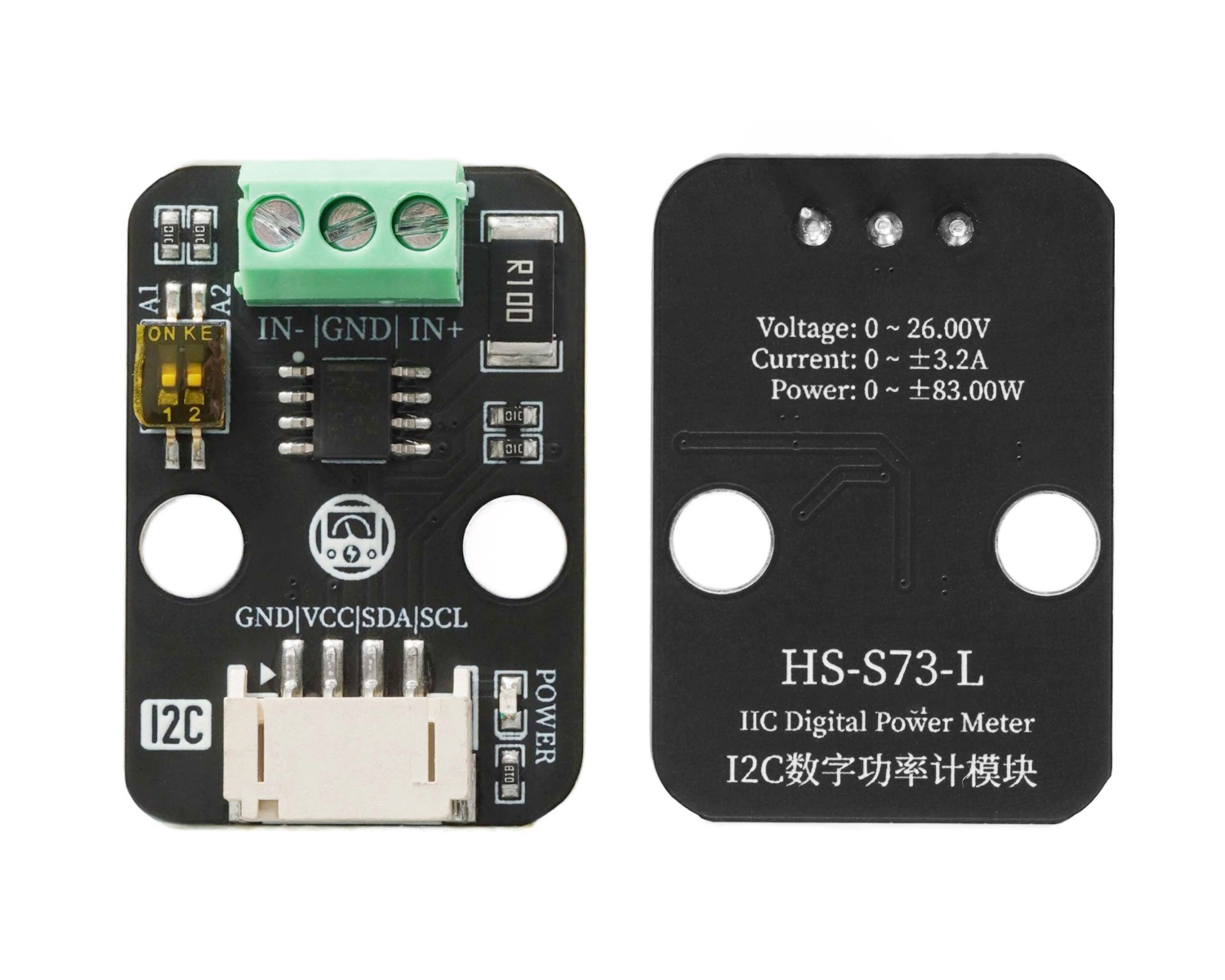

I2C数字功率计是一款可测量26V 8A以内各类电子模块、用电设备的电压、电流和功率，最大相对误差不超过±0.2%的高分辨、高精度、大量程测量模块（使用前需进行一次简单的手动校准）。可用于太阳能系统、电池库仑计、电机、主控板或电子模块的功耗测量、电池续航评估与实时电源参数在线监控。 模块采用TI INA219零温漂电流/功率监控芯片和2W大功率低温漂10mΩ合金采样电阻，电压和电流分辨率分别可达4mV与1mA，在满量程测量条件下，电压与电流的最大测量相对误差不超过±0.2%，并提供4个可通过拨码开关配置的I2C地址。模块可对双向高侧电流（流经电源或电池正极的电流）进行准确测量，这在太阳能或库仑计应用，电池既需要充电，也需要放电的场合尤为有用，用户可通过电流的正负读数了解电池的充放电状态，也可以了解电池的冲放电的实时电压、电流与功率。在电机应用场景，可通过实时监控电机电流是否由于堵转或负载过大导致电流过大，从而及时采取保护措施。此外，也可以使用该模块测量各类电子模块或整个项目的实时功耗，从而评估电池的续航时间。

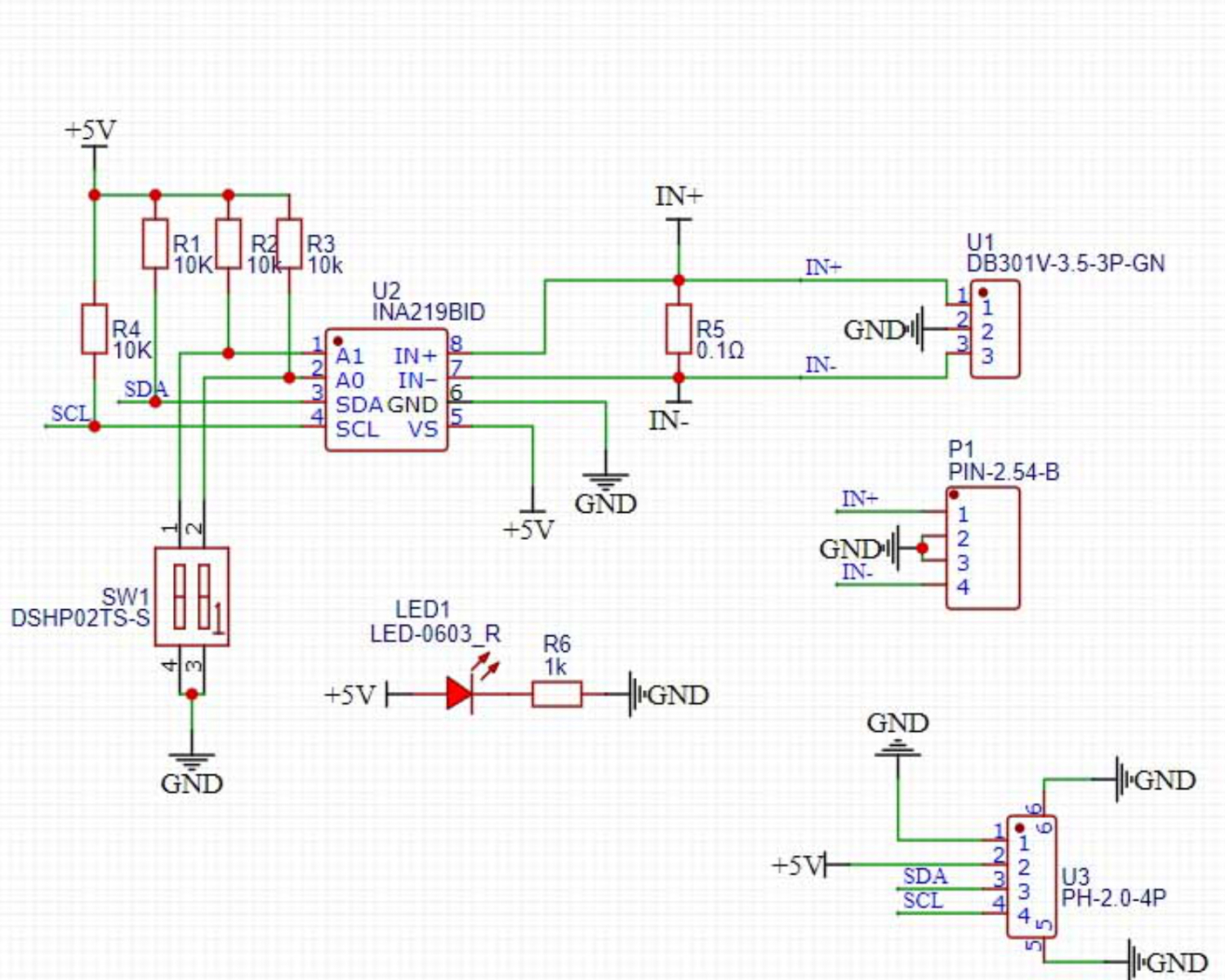

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| SDA | 数据引脚 |
| SCL | 时钟引脚 |
-
供电电压： 3.3V-5V
-
连接方式：PH2.0 4P端子线
-
安装方式：积木固定

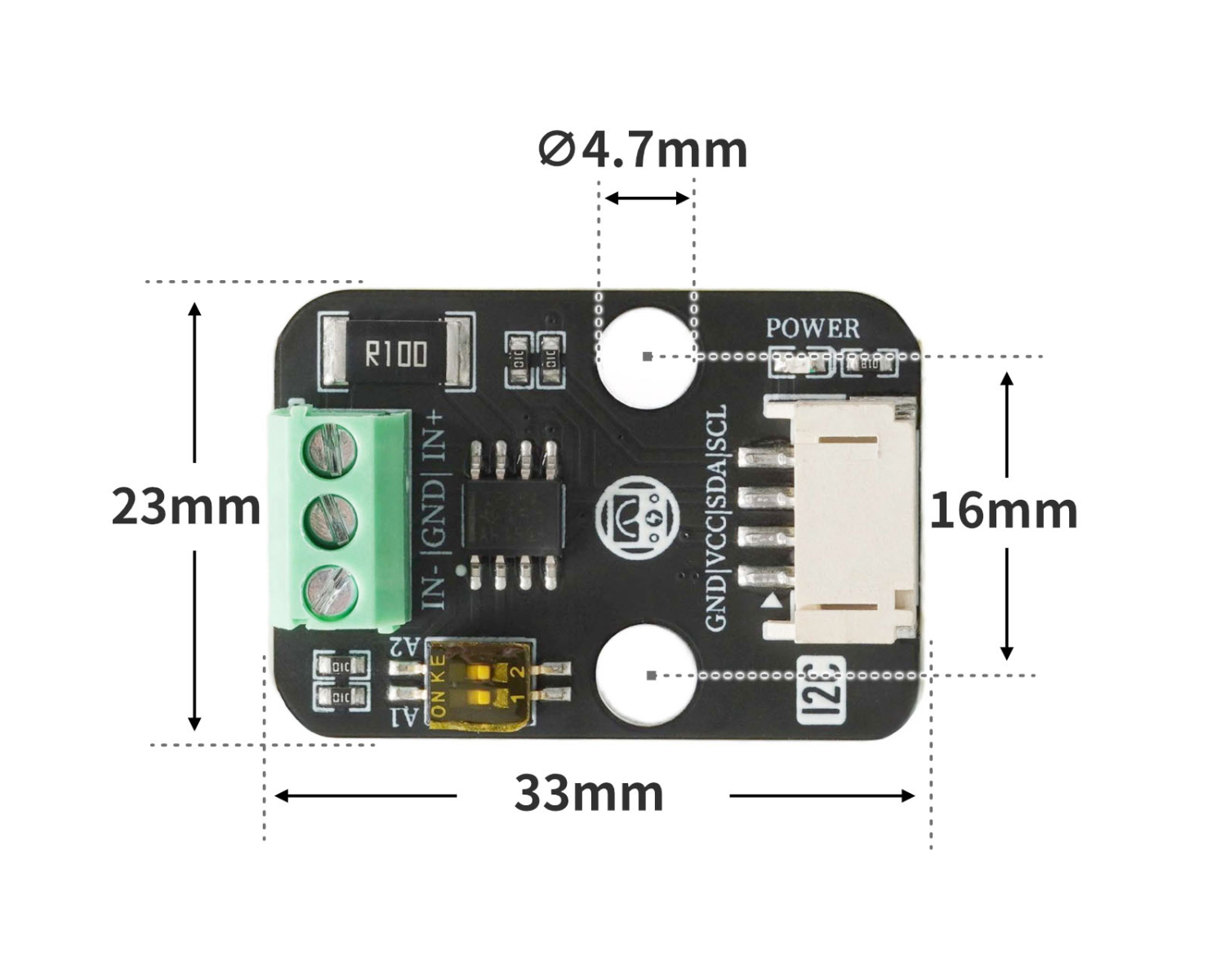

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件
不会使用库文件的参考这里：库文件安装使用
库文件下载：点击下载
米思齐UNO开发板库文件安装步骤（使用代码前先下载安装米思齐库文件）：参考链接
6、添加MicroPython环境库文件 点这里回到目录
米思齐ESP32开发板库文件下载安装步骤（使用代码前先下载安装米思齐库文件）：参考链接
7、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板)：点击下载
#include "DFRobot_INA219.h"
#include <Wire.h>
DFRobot_INA219_IIC ina219(&Wire, INA219_I2C_ADDRESS4);
float ina219Reading_mA = 1000;
float extMeterReading_mA = 1000;
void setup(){
while (!ina219.begin()) {
Serial.println("INA219 初始化失败：请检查I2C接线/地址是否正确");
delay(1000);
}
ina219.linearCalibrate(ina219Reading_mA, extMeterReading_mA);
Serial.begin(9600);
}
void loop(){
Serial.println(String("总线电压：") + String(ina219.getBusVoltage_V()));
Serial.println(String("分流电压：") + String(ina219.getShuntVoltage_mV()));
Serial.println(String("电流值：") + String(ina219.getCurrent_mA()));
Serial.println(String("功率值") + String(ina219.getPower_mW()));
Serial.println(String("------------------"));
delay(500);
}
示例程序(ESP32开发板)：

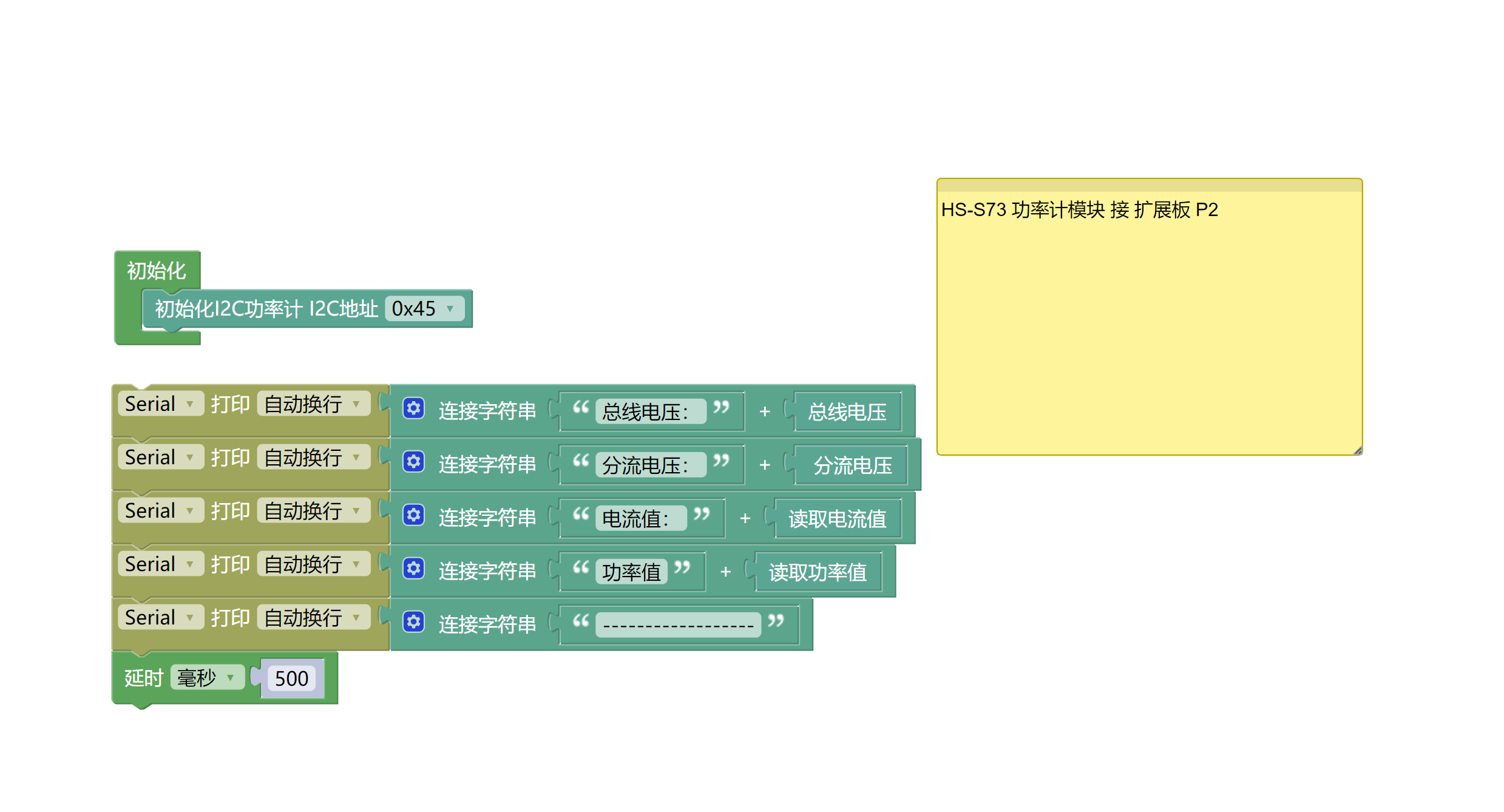

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载
9、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 EXP 扩展板 *1
- USB type-c 数据线 *1
- HS-S73-L I2C数字功率计模块 *1
- LED灯模块 *1
- PH2.0 4P双头端子线 *1

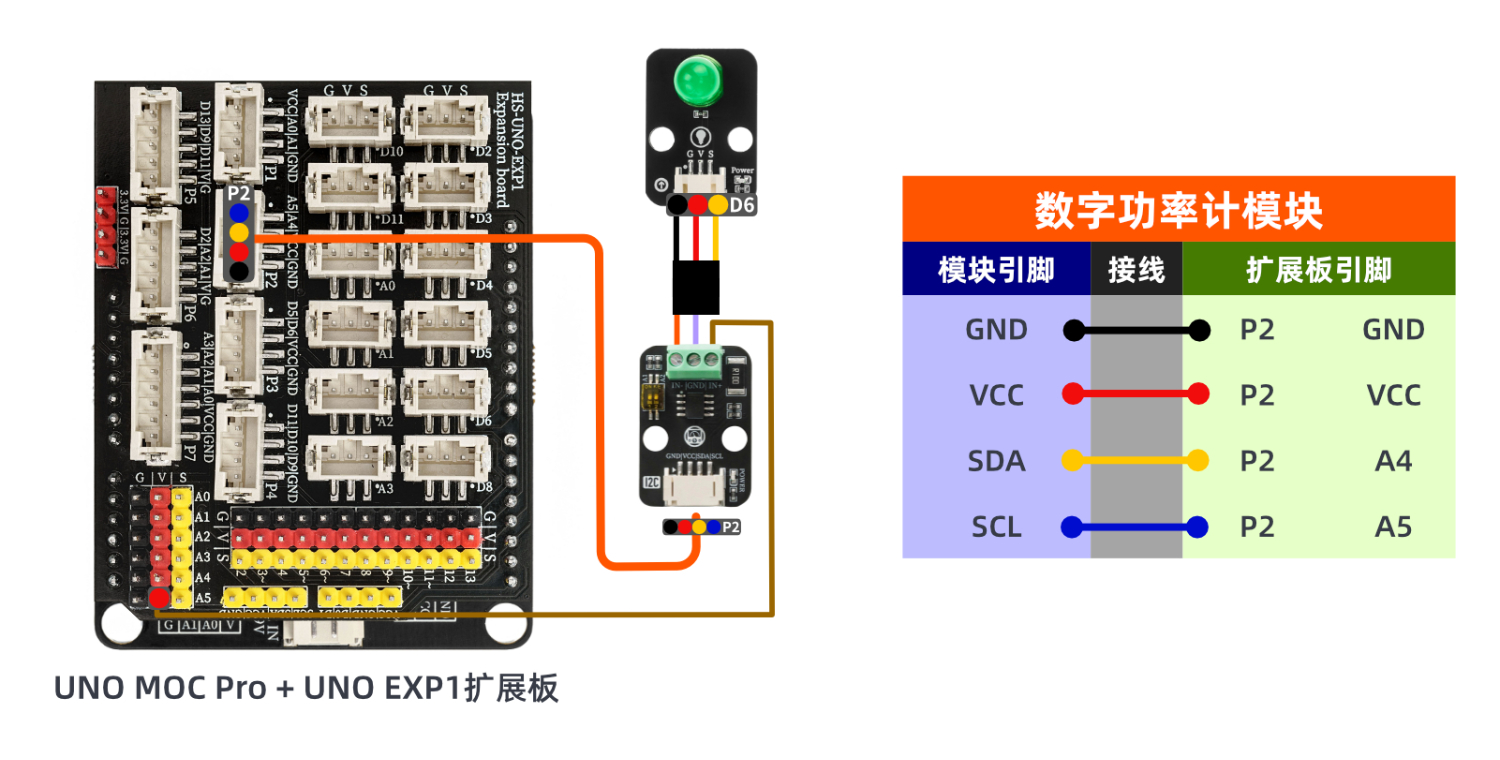

电路接线图：
ESP32 Python 测试环境搭建
10、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
11、测试结论 点这里回到目录

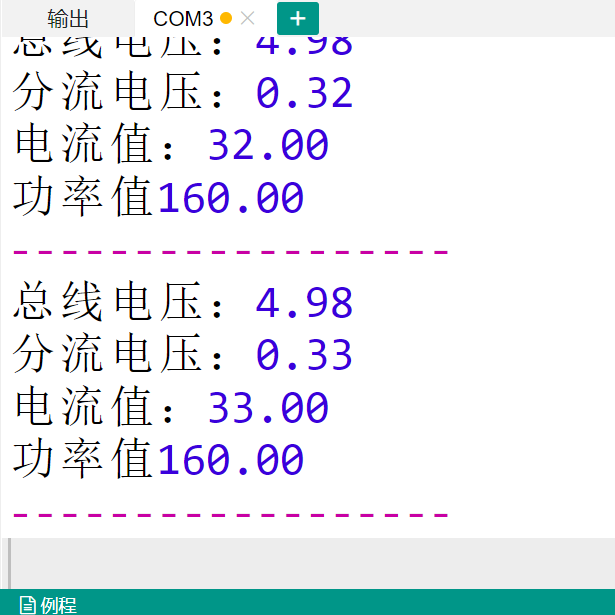

Arduino UNO测试结论：
发现串口显示总线电压、分流电压、电流值、功率值。
