HS-S05C-L 全向麦克风模块
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- 添加Micropython库文件
- ArduinoIDE 和Python语言示例程序
- 米思齐 Mixly 示例程序（图形化语言）
- Arduino测试环境搭建
- 视频教程
- 测试结论

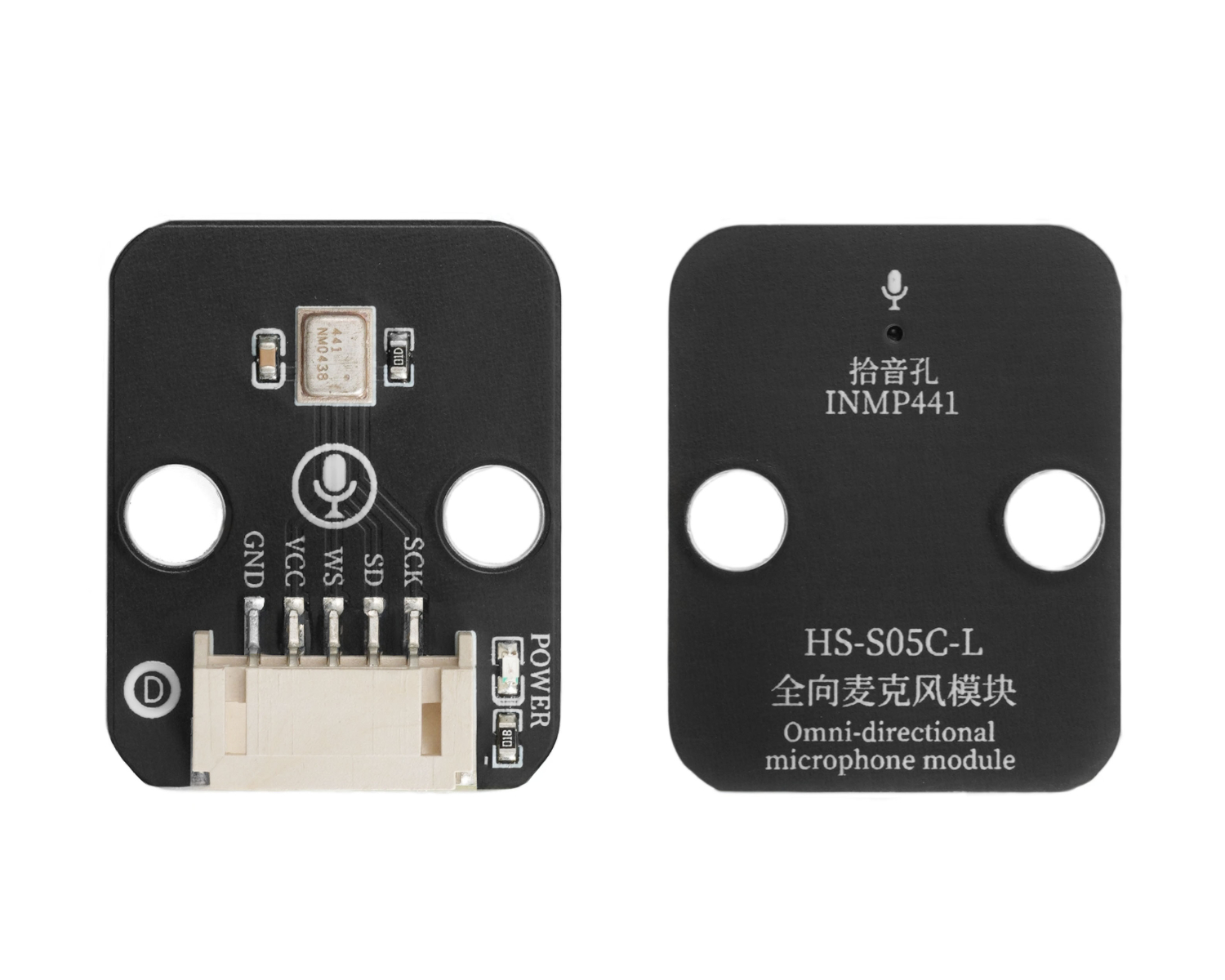

1、介绍 点这里回到目录
全向麦克风模块是一种能够全方位采集声音信号的电子模块，适用于需要全方位收集声音的场景，不会因为声音来源方向不同而产生明显的拾音差异。能够精准捕捉微弱声音，即使是较为细小的声音也能被清晰采集，像轻声交谈、细微的环境噪音等都能较好收录。还可以适应不同的声音采集环境，比如在安静环境下降低灵敏度减少噪声干扰，在嘈杂环境下提高灵敏度采集清晰声音。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| WS | 字选通引脚 |
| SD | 数据引脚 |
| SCK | 时钟引脚 |
-
供电电压： 3.3V
-
连接方式：PH2.0 4P端子线
-
安装方式：积木固定

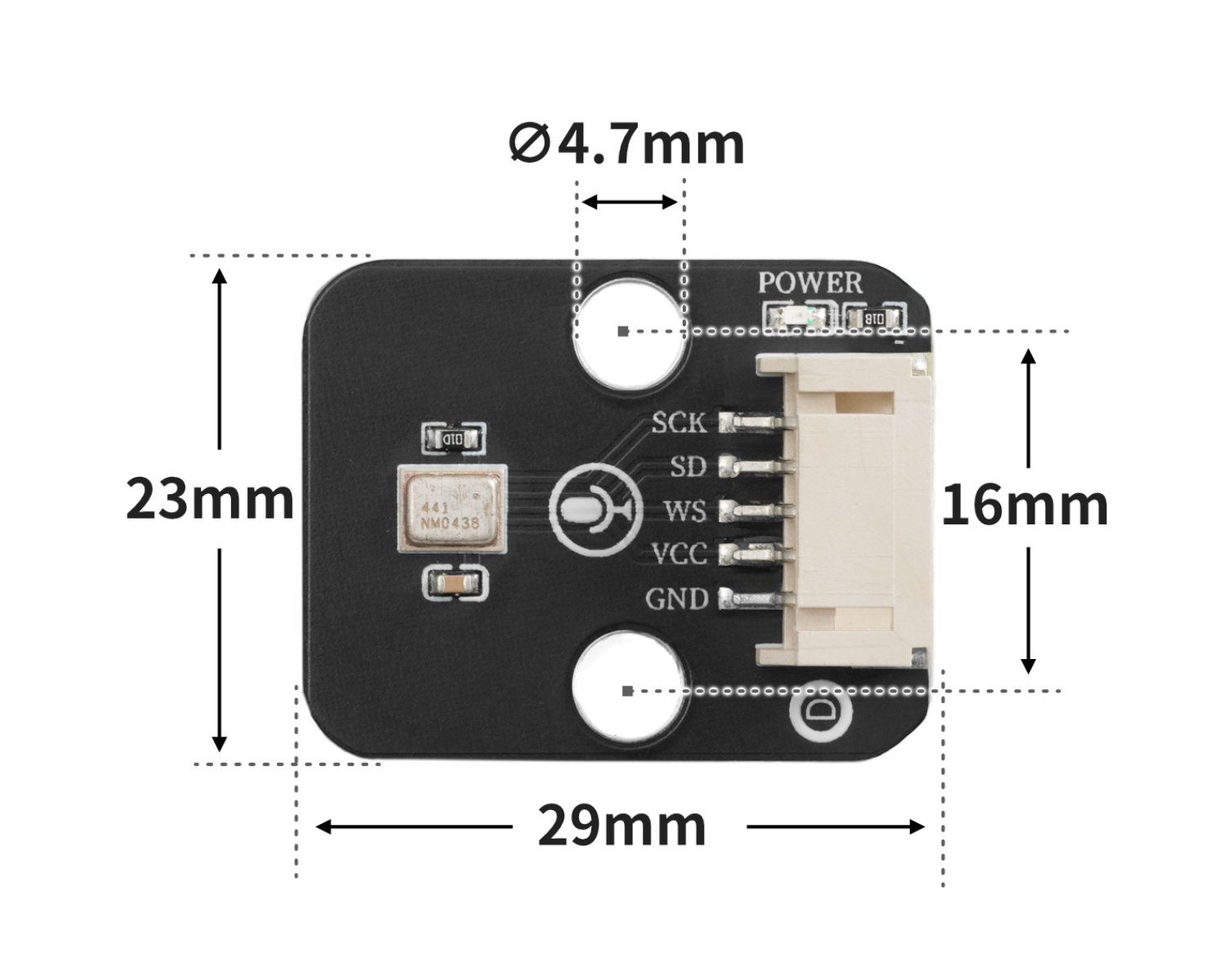

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件
不会使用库文件的参考这里：库文件安装使用
库文件下载：点击下载
将下载好的Arduino 库文件解压到桌面后，将其放入Arduino 的libraries文件夹下。
6、添加MicroPython环境库文件 点这里回到目录
不会安装库文件的请点击这里：参考链接
7、Arduino IDE示例程序 点这里回到目录
示例程序（ESP32开发板)：点击下载
#define SAMPLE_RATE (44100)
#define I2S_MIC_WS (12)
#define I2S_MIC_SD (13)
#define I2S_MIC_BCK (14)
#define I2S_PORT_0 (I2S_NUM_0)
#define bufferLen (1024)
#include "Arduino.h"
#include "driver/i2s.h"
int16_t sBuffer_RX[bufferLen];
size_t bytesIn = 0;
void I2s_Mic_Init()
{
i2s_config_t i2s_config_RX{};
i2s_config_RX.mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_RX);
i2s_config_RX.sample_rate = SAMPLE_RATE;
i2s_config_RX.bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT;
i2s_config_RX.channel_format = I2S_CHANNEL_FMT_ONLY_LEFT;
i2s_config_RX.communication_format = (i2s_comm_format_t)(I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB);
i2s_config_RX.intr_alloc_flags = ESP_INTR_FLAG_LEVEL1;
i2s_config_RX.dma_buf_count = 8;
i2s_config_RX.dma_buf_len = bufferLen;
i2s_config_RX.use_apll = false;
i2s_driver_install(I2S_PORT_0, &i2s_config_RX, 0, NULL);
i2s_pin_config_t pin_config_RX{};
pin_config_RX.mck_io_num = I2S_PIN_NO_CHANGE;
pin_config_RX.bck_io_num = I2S_MIC_BCK;
pin_config_RX.ws_io_num = I2S_MIC_WS;
pin_config_RX.data_out_num = I2S_PIN_NO_CHANGE;
pin_config_RX.data_in_num = I2S_MIC_SD;
i2s_set_pin(I2S_PORT_0, &pin_config_RX);
i2s_start(I2S_PORT_0);
}
int16_t* Mic_Value()
{
i2s_read(I2S_PORT_0, sBuffer_RX, sizeof(sBuffer_RX), &bytesIn, portMAX_DELAY);
for (int i = 0; i < bufferLen; i++)
{
sBuffer_RX[i] = sBuffer_RX[i]*2;
if (sBuffer_RX[i] > (32767))
sBuffer_RX[i] = (32767);
else if (sBuffer_RX[i] < (-32768))
sBuffer_RX[i] = (-32768);
}
return sBuffer_RX;
}
void setup(){
I2s_Mic_Init();
Serial.begin(115200);
}
void loop(){
short *data = Mic_Value();
for (int i = 0; i <= 1023; i = i + (1)) {
Serial.println(data[i]);
}
}
示例程序（ESP32-S3开发板)：点击下载
8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
米思齐 Mixly 库文件(ESP32开发板-c语言版本)：点击下载
示例程序(ESP32开发板-c语言版本)：点击下载
米思齐 Mixly库文件(ESP32-S3开发板-c语言版本)：点击下载
示例程序(ESP32-S3开发板-c语言版本)：点击下载
9、测试环境搭建 点这里回到目录
Arduino ESP32 测试环境搭建
准备配件：
- ESP32 开发板 *1
- ESP32 EXP1 扩展板 *1
- USB type-c 数据线 *1
- HS-S05C-L 全向麦克风模块*1
- PH2.0 5P PH2.0端子转杜邦线 *1

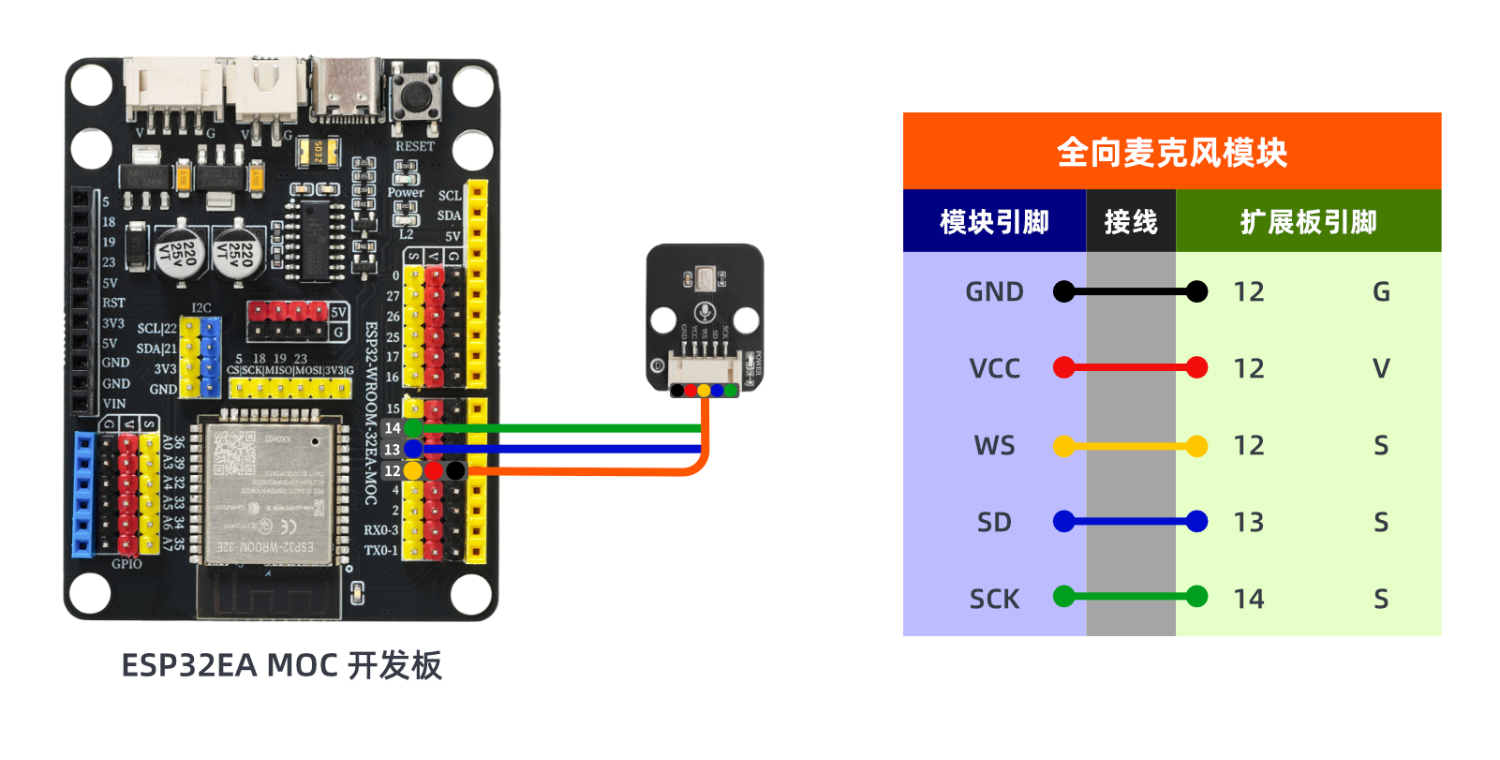

电路接线图：
ESP32 Python 测试环境搭建
10、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
11、测试结论 点这里回到目录

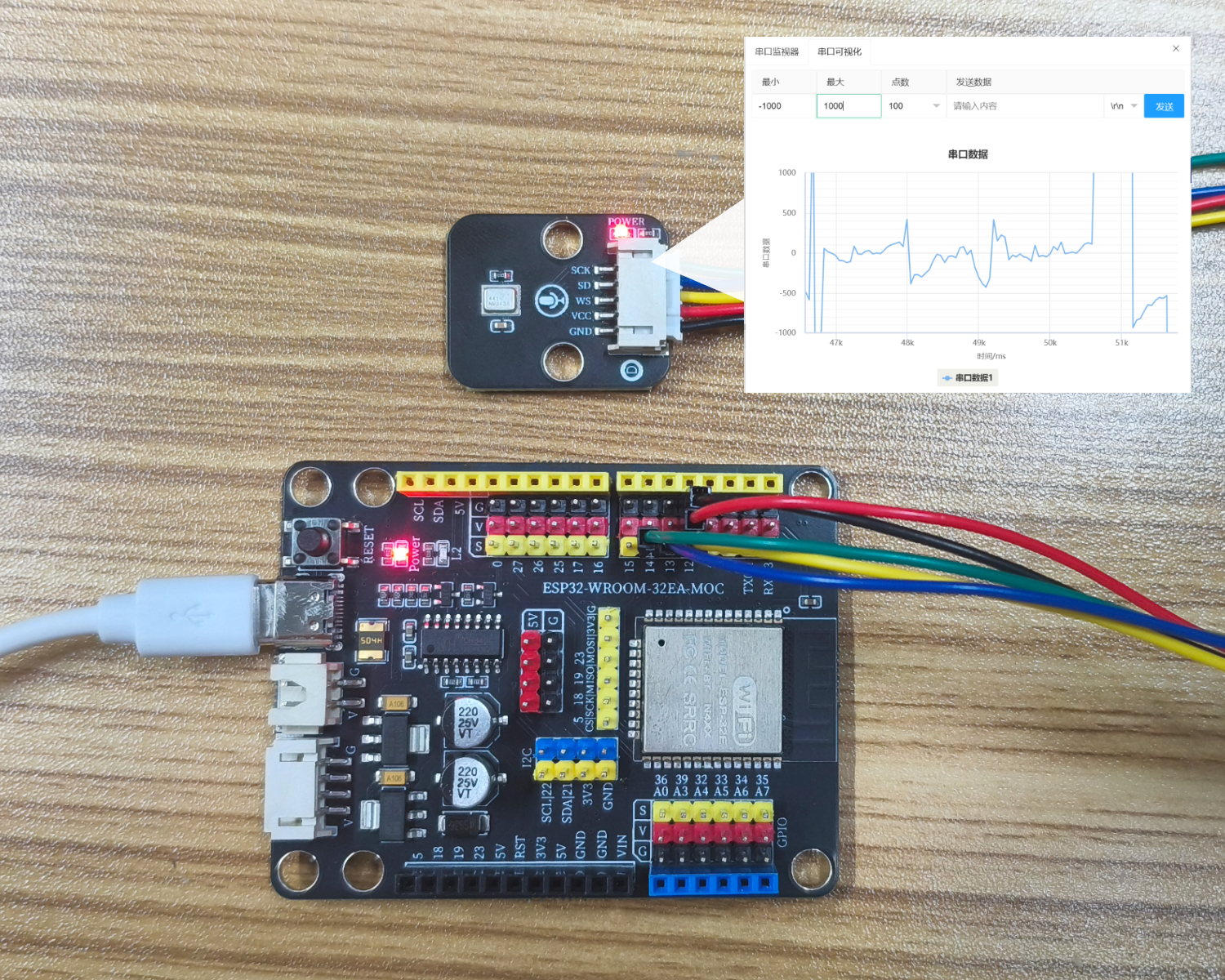

Arduino UNO测试结论：
把串口可视化参数改为最小-1000，最大1000，点数100，对准麦克风说话，在串口可视化的图表中，能看到反映声音变化的波形数据。。
