HS-S61-P 震动感应传感器模块
1、介绍 点这里回到目录

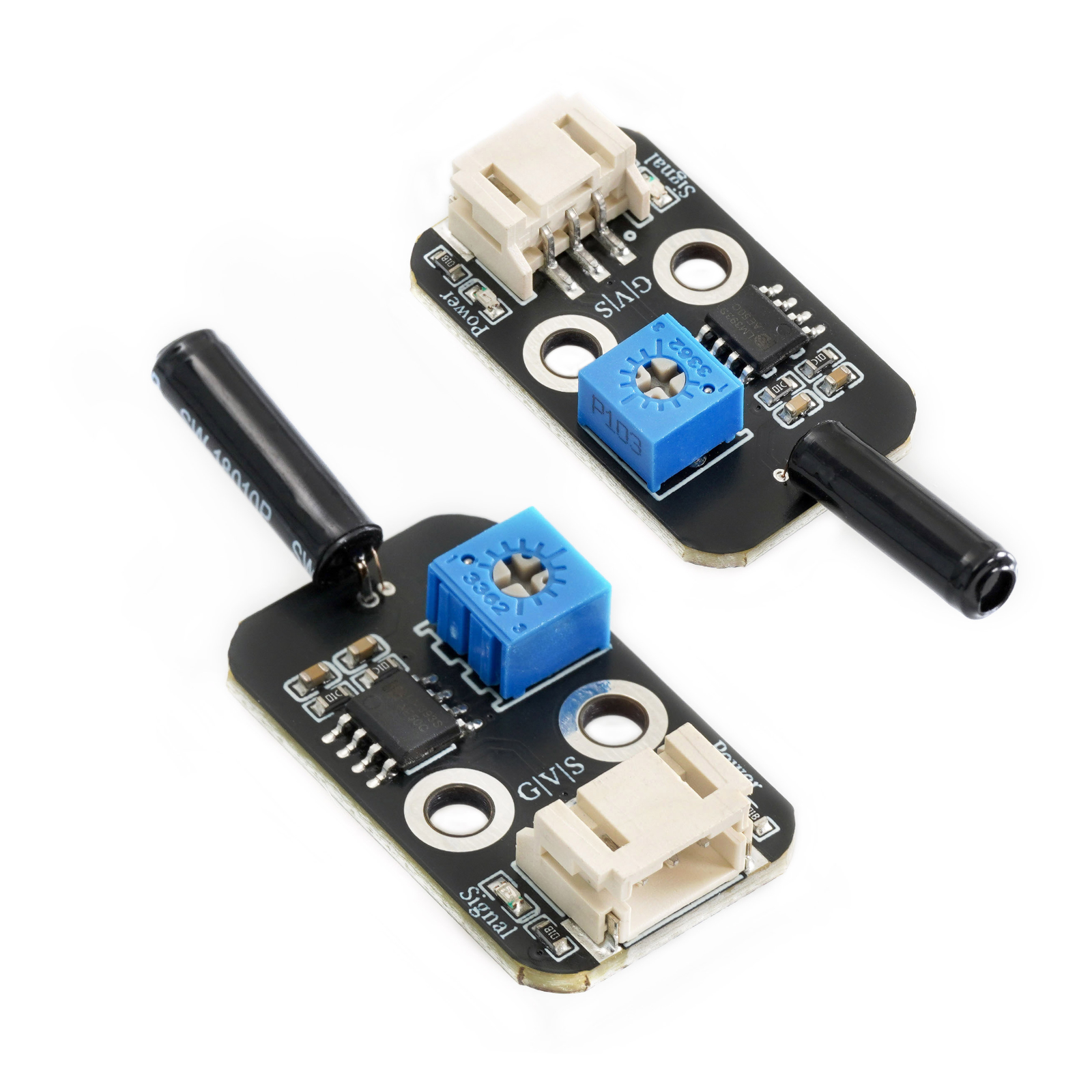

震动传感器是一款基于弹簧摆动原理设计传感器模块。它可以检测到震动信号，然后输出开关信号到Arduino，产品不震动时，震动开关呈断开状态，输出端输出高电平，蓝色指示灯不亮；产品震动时，震动开关瞬间导通，输出端输出低电平，蓝色指示灯亮；模块使用PH2.0接口，使用数字连接线可以很方便的连接到传感器扩展板上。它能够感知微弱震动信号，可实现与震动有关的互动作品。用于各种震动触发作用，报盗报警，智能小车，电子积木等。

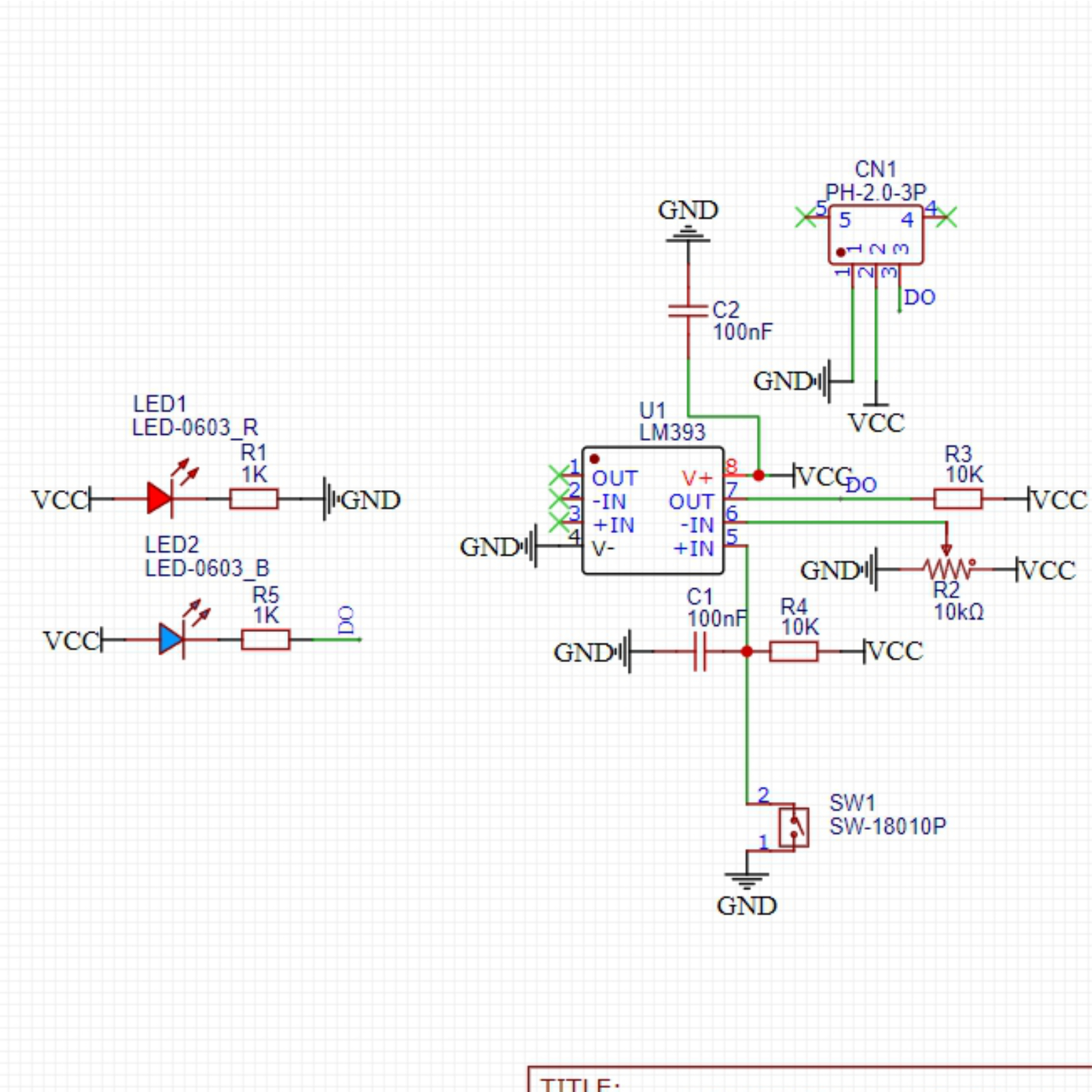

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入） |
| V | VCC (电源正级） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：螺丝固定

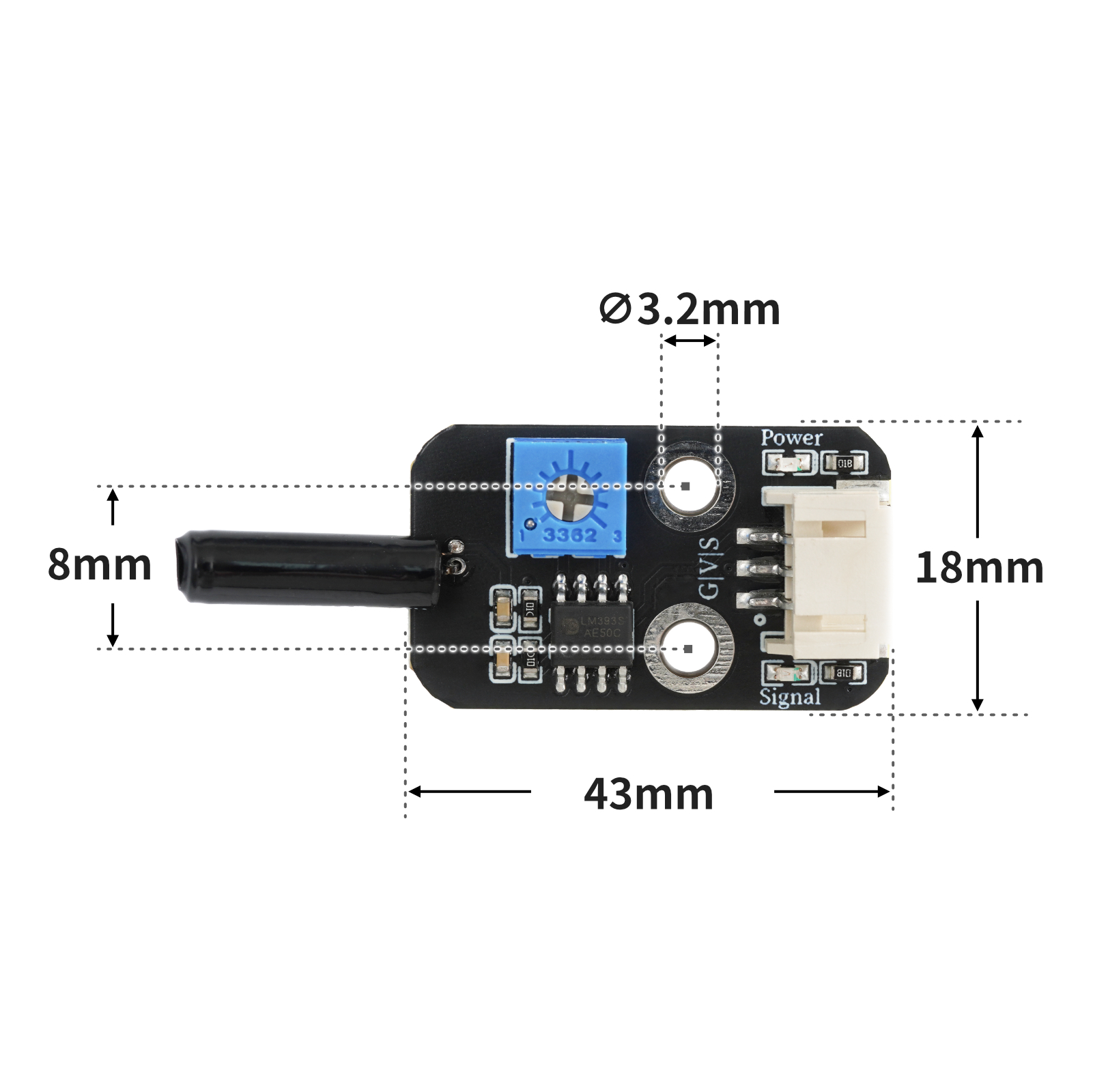

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(4, OUTPUT);
}
void loop(){
//A0接敲击传感器，D4接led灯，晃动敲击传感器，led闪烁。
if (digitalRead(A0) == 1) {
Serial.println("未检测到冲击");
digitalWrite(4,LOW);
} else if (digitalRead(A0) == 0) {
delay(300);
digitalWrite(4,HIGH);
Serial.println("传感器检测到冲击");
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(0)
print('未检测到冲击')
else:
pin4.value(1)
print('传感器检测到冲击')
time.sleep(1)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

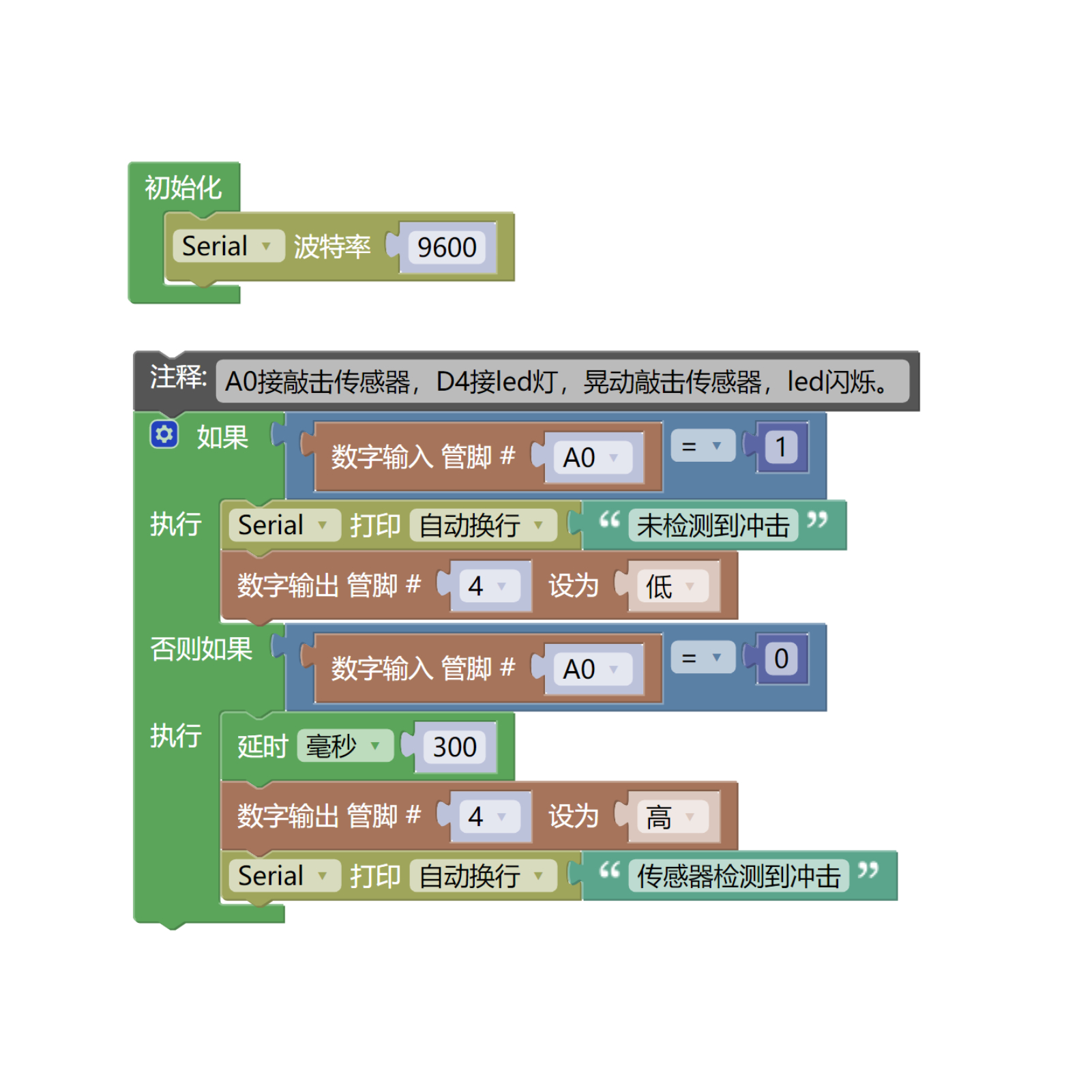

示例程序（UNO开发板）：点击下载

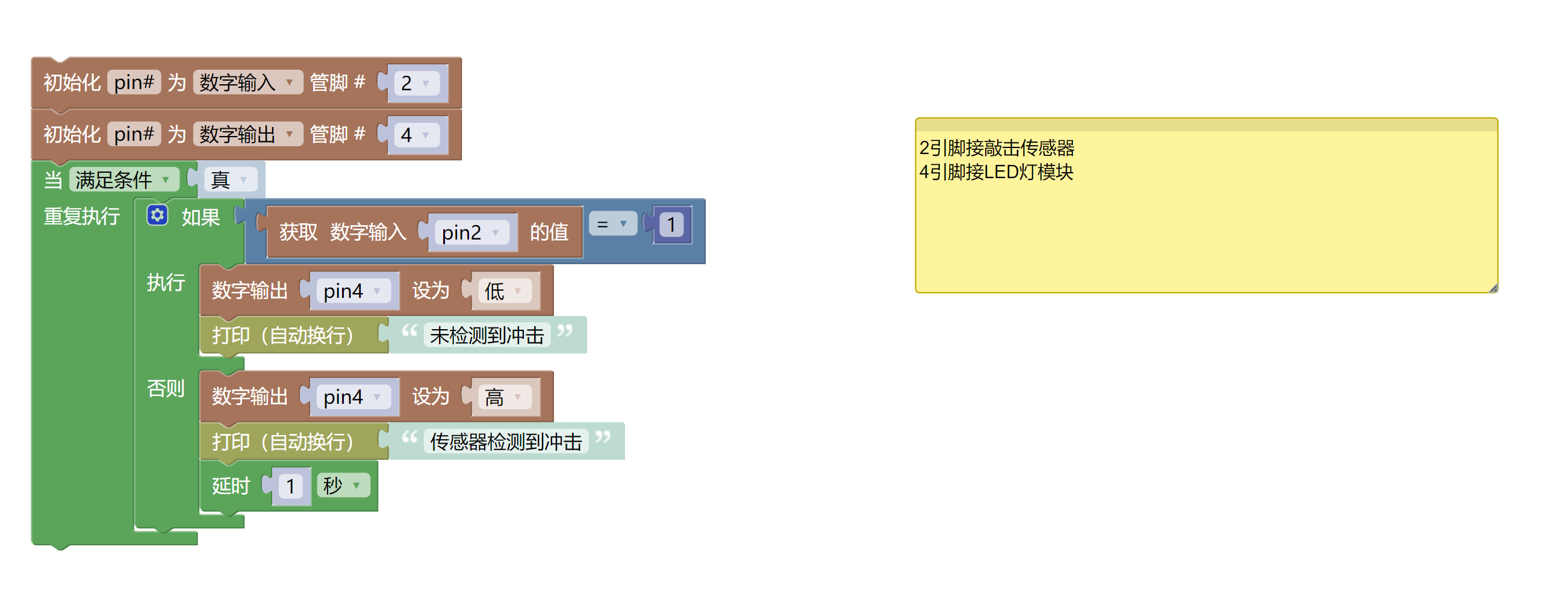

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- R3P 扩展板 *1
- USB type-c 数据线 *1
- 敲击传感器（HS-S61-P）*1
- led灯模块 （HS-F08P） *1
- PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2

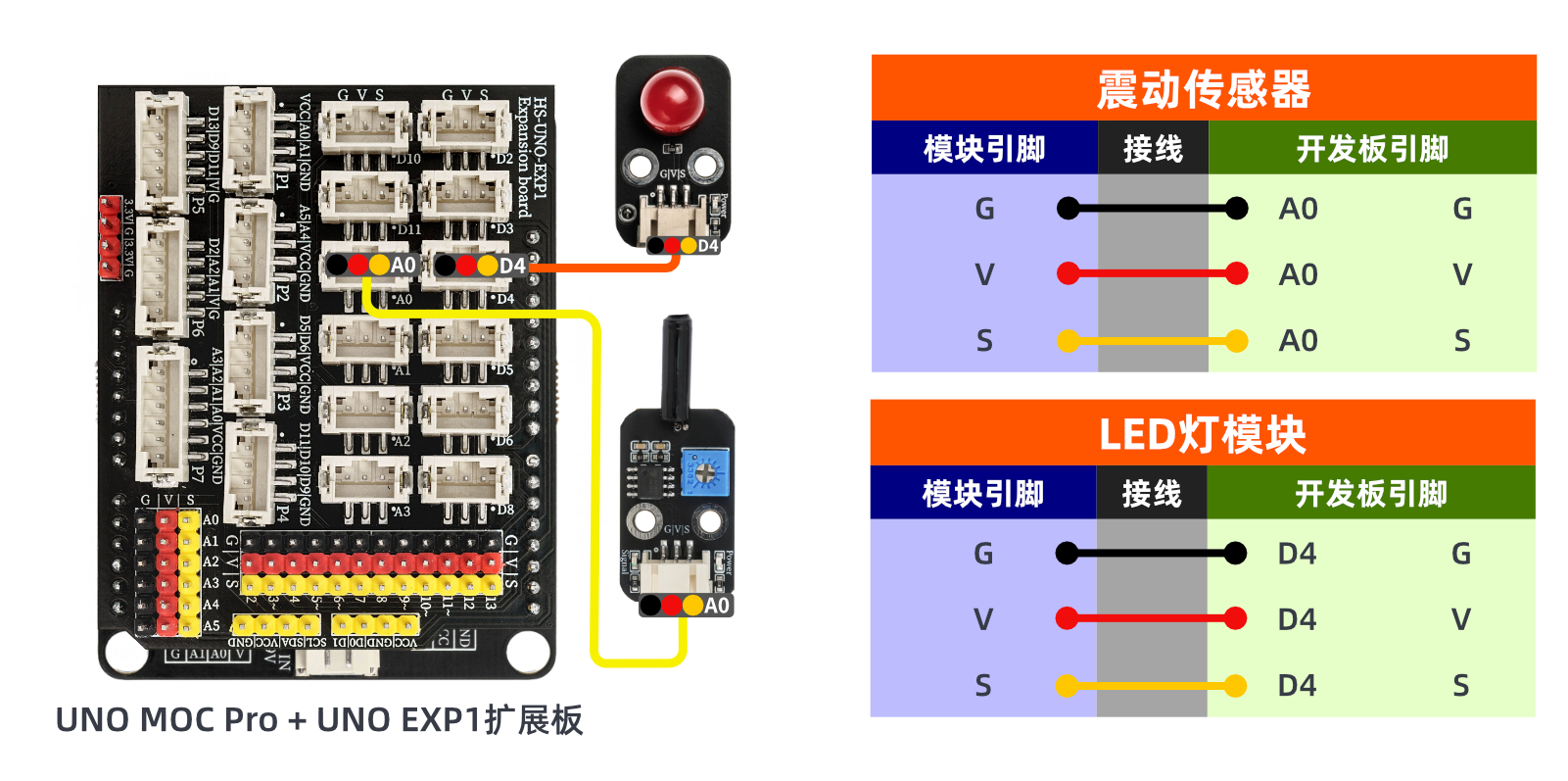

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

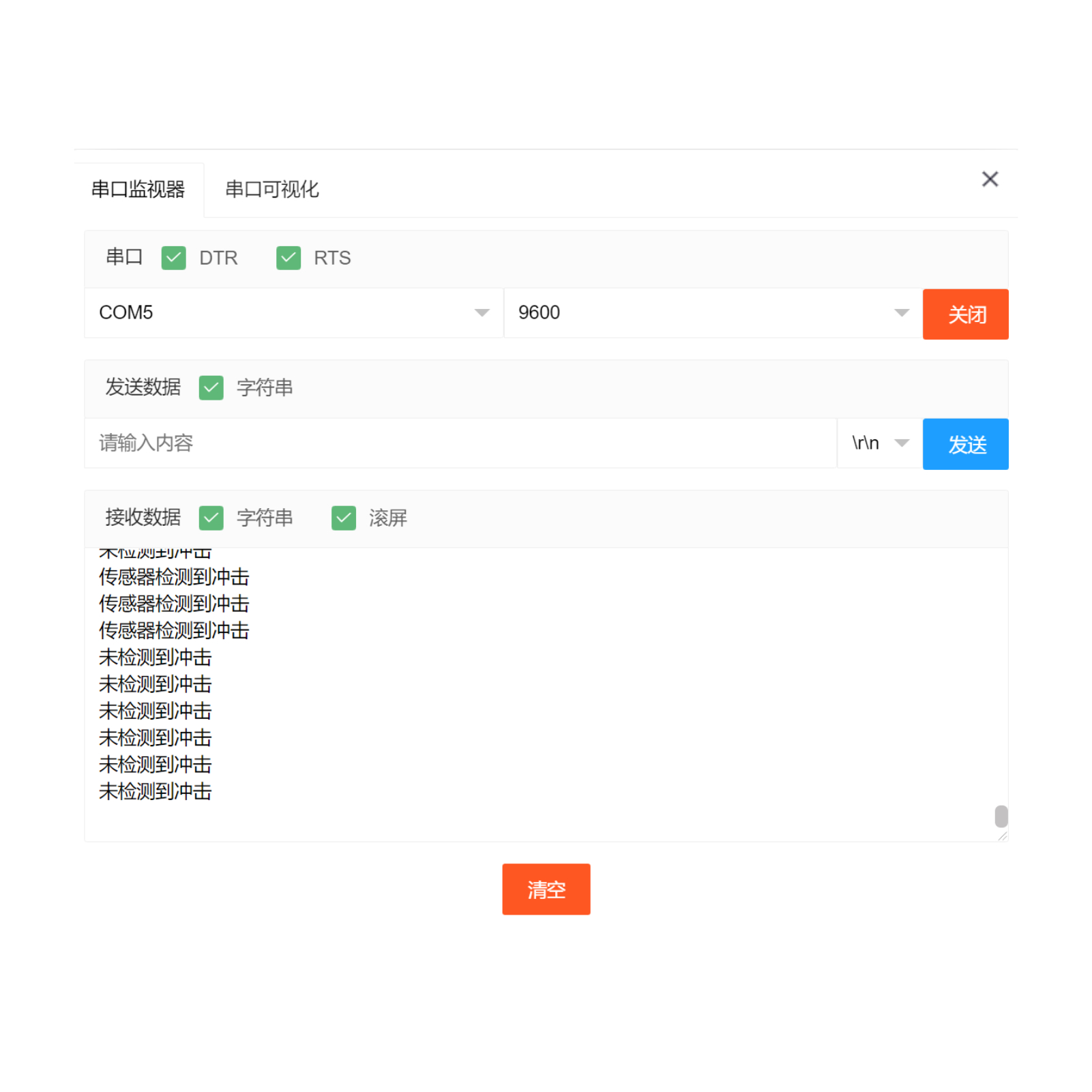

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。打开串口监视器，波特率设置为 9600。当敲击传感器感测到有冲击信号时，输入低电平（0），LED 闪烁发光；反之，led熄灭。
