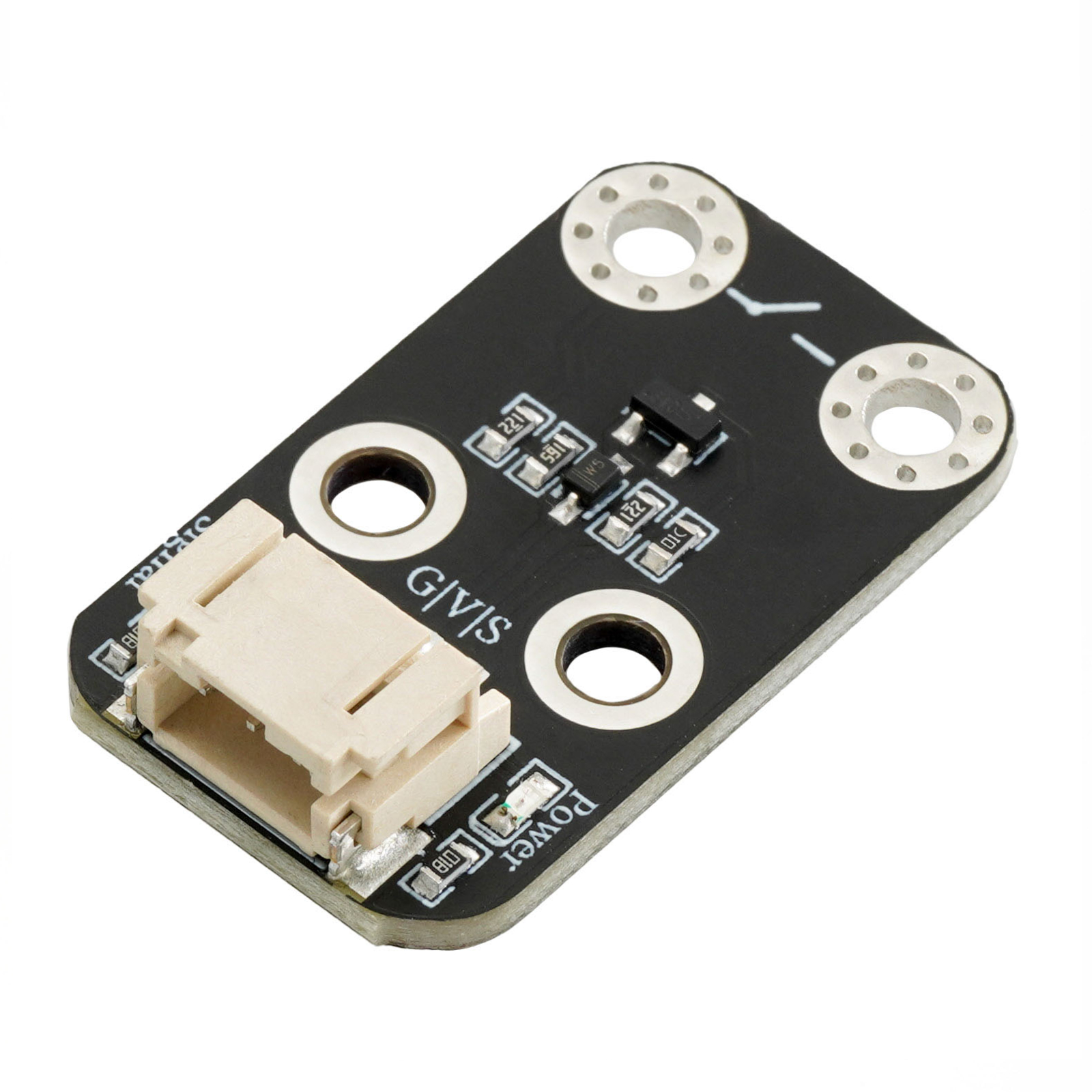

HS-S67-P 电导开关模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

电导开关是一个可以用来检测物体是否具有导电性的电子模块。最大检测对象10兆欧,既可以检测硬币,导线,金属等良导体,也可以检测人体,水果,植物等不良导体。通过触摸电导开关的正负极,可以改变模块的输出状态,制作各类互动交互作品,诸如水果钢琴,音乐风铃等有趣的应用,也可以应用在各类互动游戏中,作为任务执行的关键动作,像密室逃生中的携手同心等等。


2、原理图 点这里回到目录


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:螺丝固定

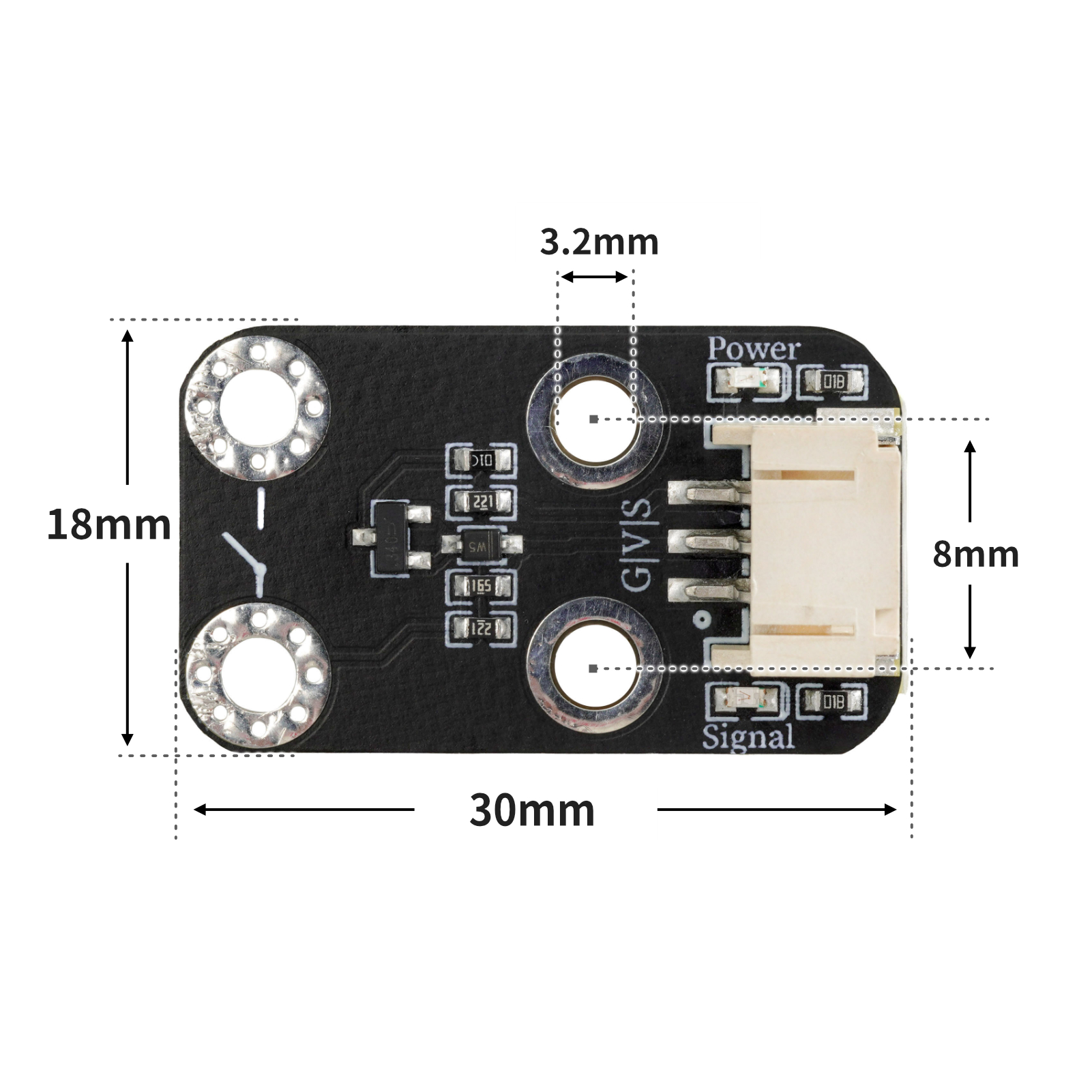

4、电路板尺寸 点这里回到目录

HS-S67-P 电导开关模块


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(9, OUTPUT);
}

void loop(){
  //有源蜂鸣器模块接UNO开发板D9,电导开关模块接UNO开发板D4;
  //电导开关模块在连接到导体时,会产生一个高电平(1),使蜂鸣器响起;
  //当未检测到导体连接时,蜂鸣器不响。
  if (digitalRead(4) == 1) {
    digitalWrite(9,HIGH);
    Serial.println(String("导体连接:") + String(digitalRead(4)));

  } else if (digitalRead(4) == 0) {
    Serial.println(String("断开:") + String(digitalRead(4)));
    digitalWrite(9,LOW);
  }

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

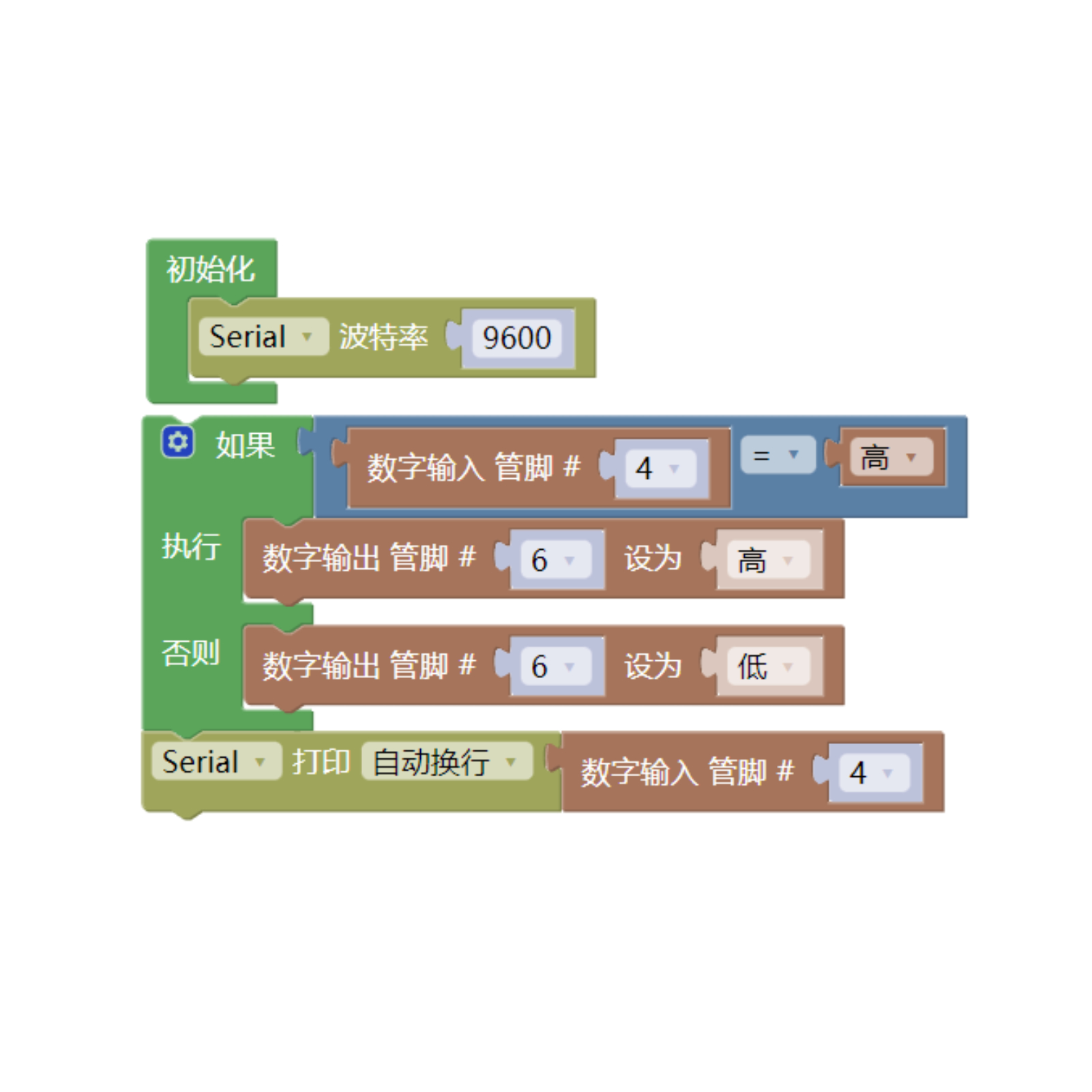

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序:点击下载

HS-S67-P 电导开关模块

示例程序(ESP32开发板):点击下载


7、测试环境搭建 点这里回到目录

Arduino环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • 有源蜂鸣器模块(HS-F07P)*1
  • 电导开关模块(HS-67P)*1
  • PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

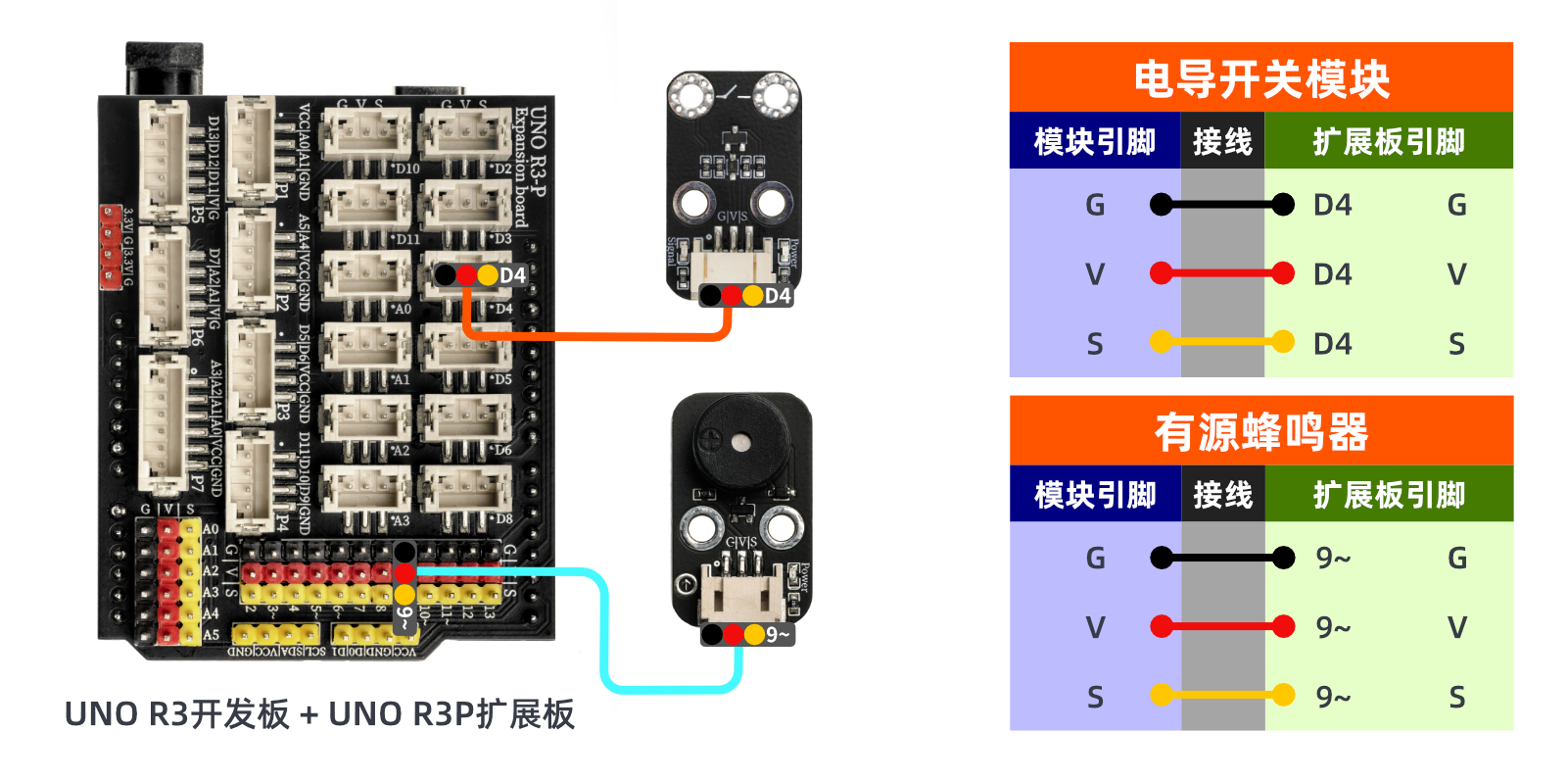

电路接线图:

HS-S67-P 电导开关模块

Micropython环境搭建

准备配件:

电路接线图:


8、视频教程 点这里回到目录

视频教程:点击查看

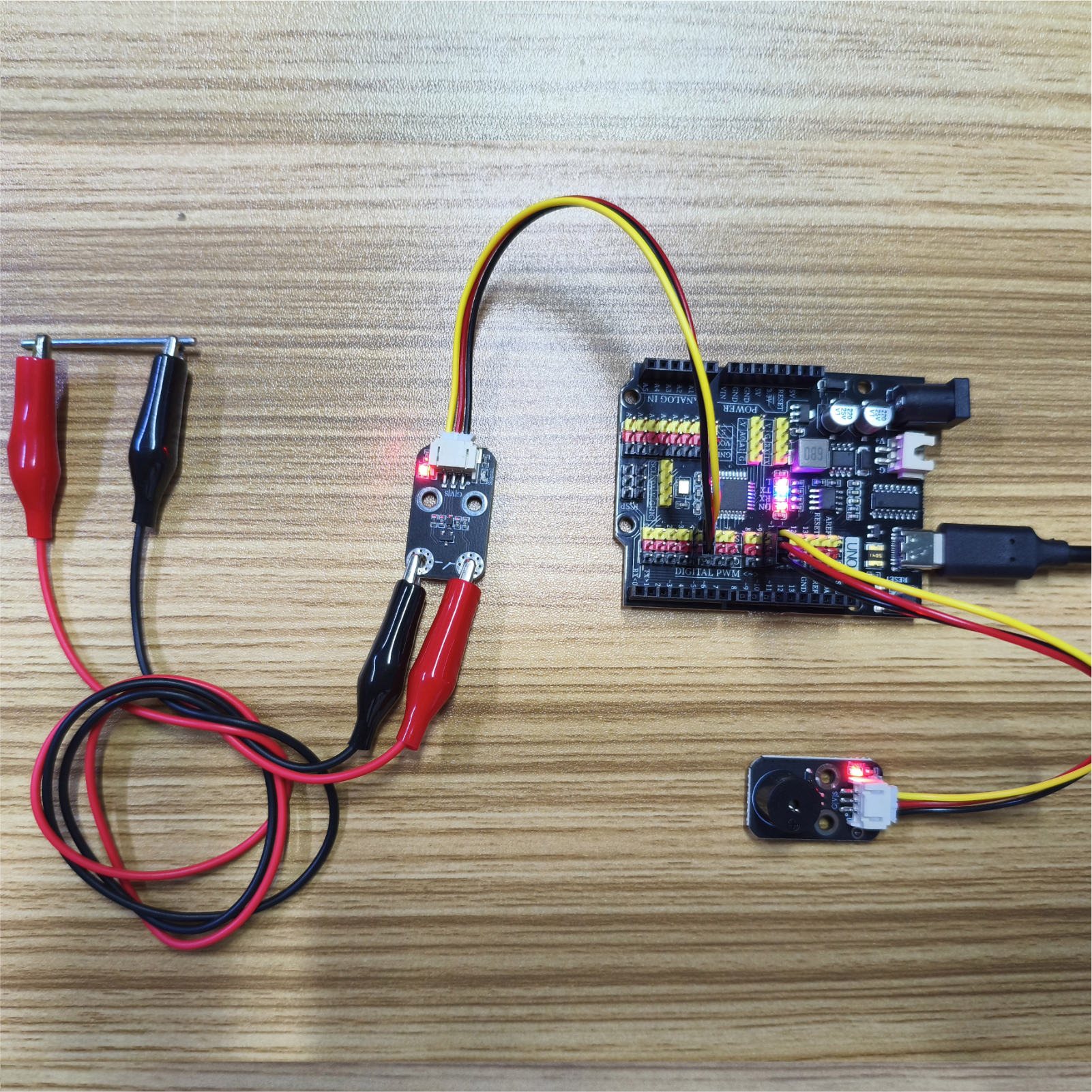

9、测试结论 点这里回到目录

HS-S67-P 电导开关模块HS-S67-P 电导开关模块

将器件连接好线之后,上传程序到Arduino UNO 开发板之后,将会发现当电导开关模块连接到导体时,蜂鸣器会随之响起;反之,蜂鸣器不响。
