HS-S70-P 心率传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍

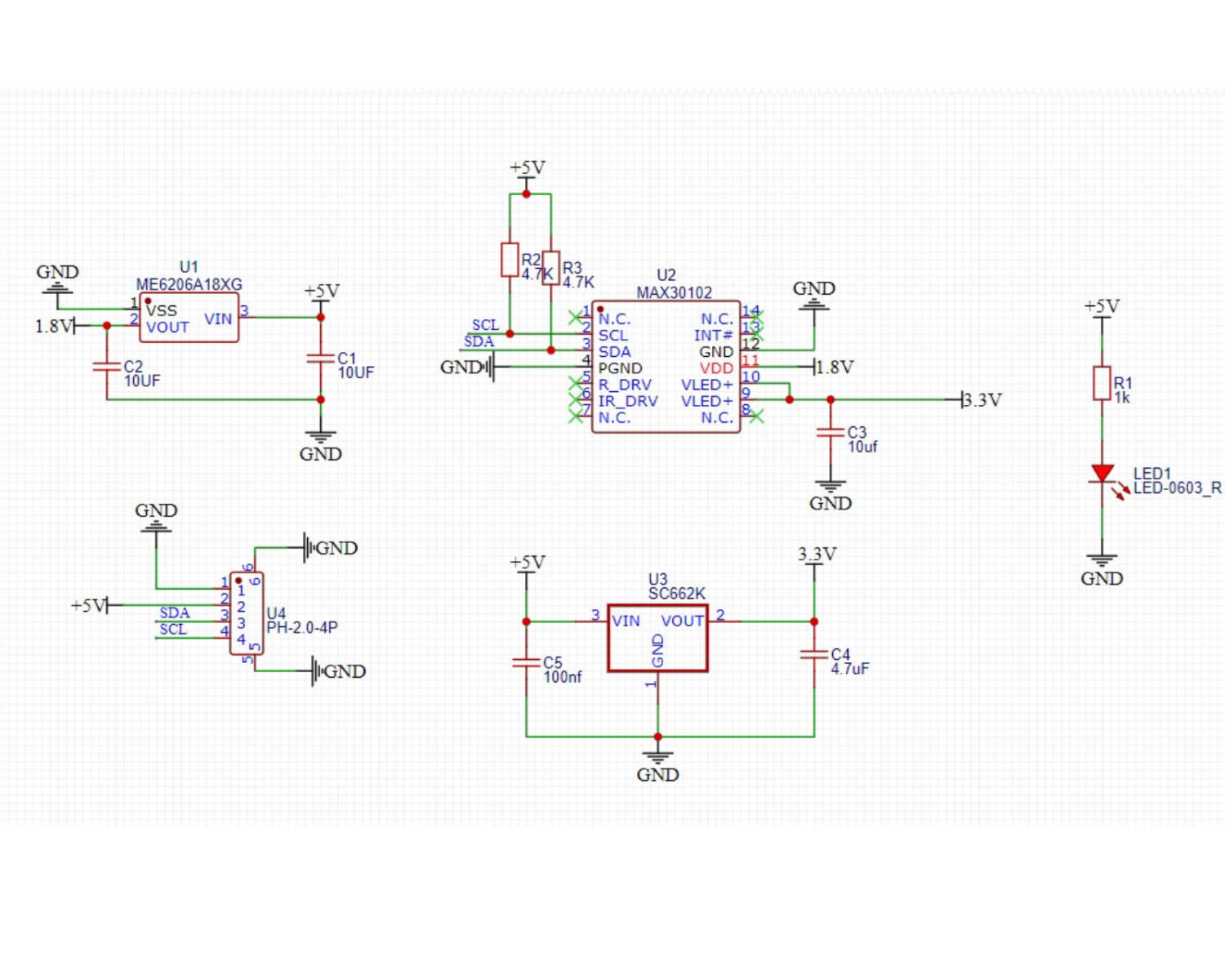

2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 添加Arduino库文件
9. 添加MicroPython库文件
10. 视频教程
11. 测试结论

---

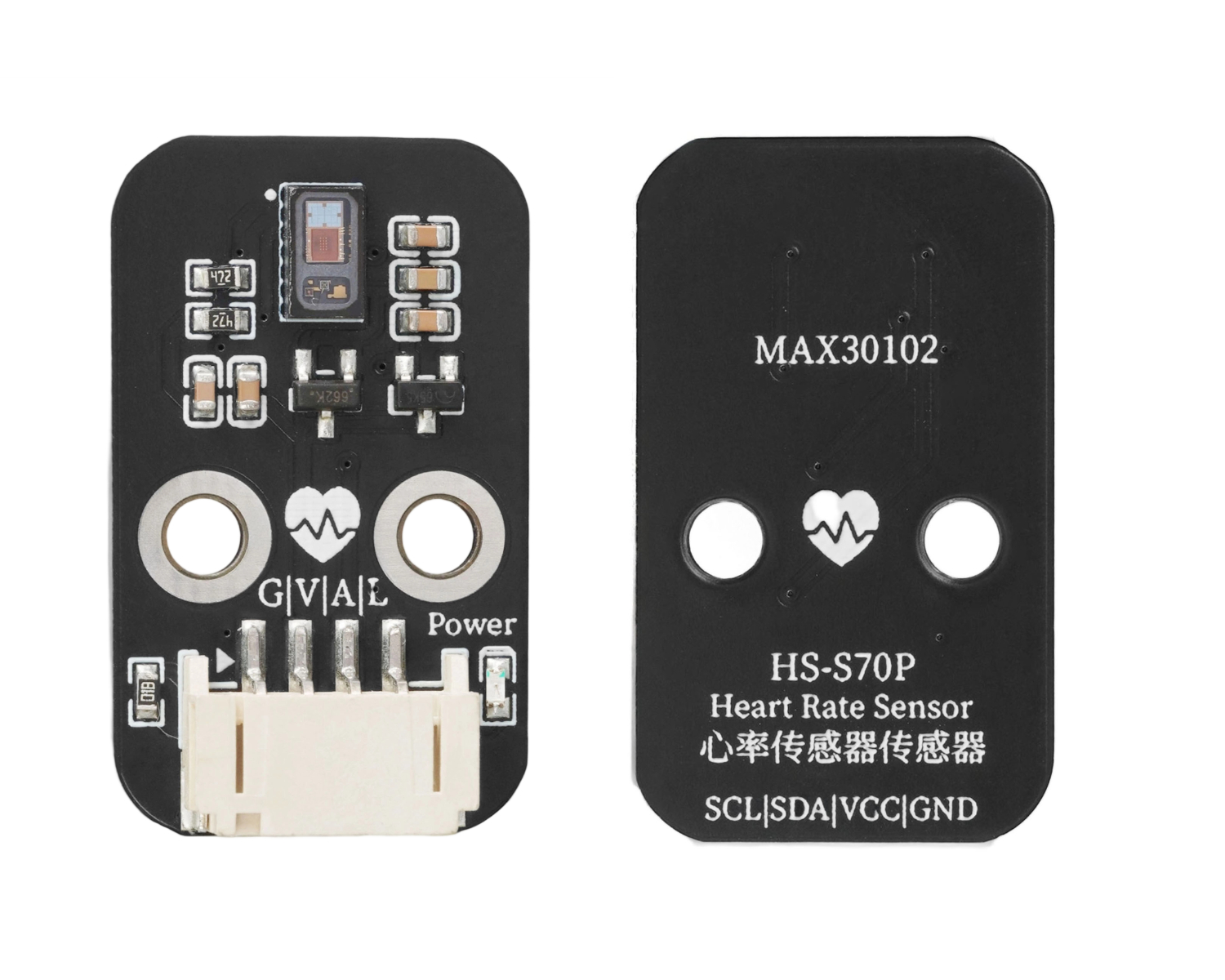

1、介绍 点这里回到目录

心率传感器是一种用于监测心脏跳动频率和节律的电子设备，广泛应用于医疗健康、运动健身、智能穿戴等领域。其核心是通过物理或生物信号转换技术，将心脏活动转化为可测量的电信号或光学信号，再经处理后输出心率数据.

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
GND	GND（电源输入负极）
VCC	VCC（电源输入正极）
A	IIC数据传输引脚
L	IIC通信时钟引脚

• 供电电压：3.3V - 5V

• 连接方式：PH2.0 4P端子线

• 安装方式：螺丝固定

---

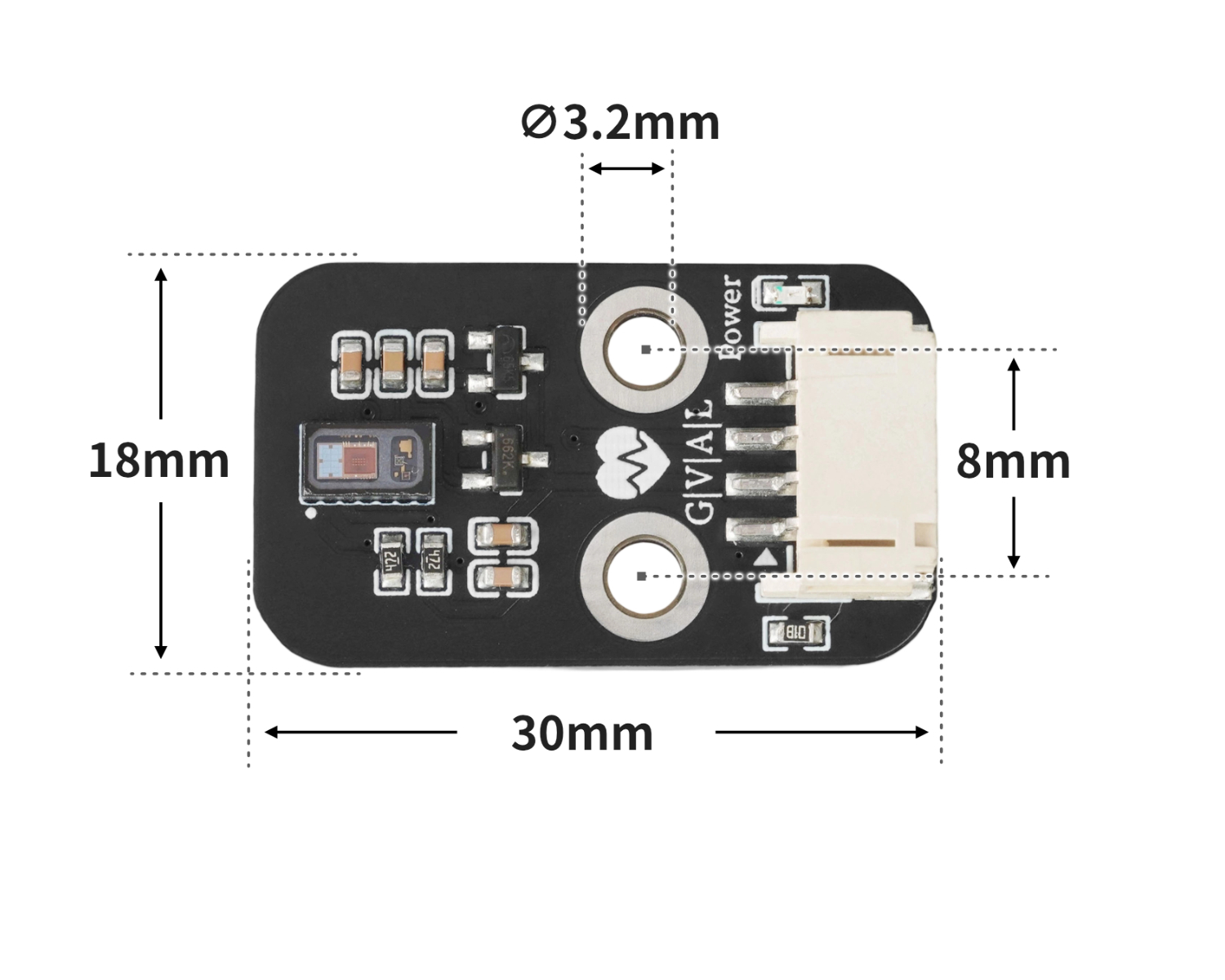

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板)：点击下载

#include <Wire.h>
#include "MAX30105.h"
#include "heartRate.h"

MAX30105 particleSensor;
const byte RATE_SIZE = 4; //Increase this for more averaging. 4 is good.
 byte rates[RATE_SIZE]; //Array of heart rates
 byte rateSpot = 0;
 long lastBeat = 0; //Time at which the last beat occurred
 float beatsPerMinute;
 int Bpm_value;

void setup(){
  Serial.begin(9600);
  particleSensor.begin(Wire, I2C_SPEED_FAST);
  particleSensor.setup(); //Configure sensor with default settings
  particleSensor.setPulseAmplitudeRed(0x0A); //Turn Red LED to low to indicate sensor is running
  particleSensor.setPulseAmplitudeGreen(0); //Turn off Green LED

}

void loop(){
  long irValue = particleSensor.getIR();
  if (checkForBeat(irValue) == true)
    {
      //We sensed a beat!
      long delta = millis() - lastBeat;
      lastBeat = millis();
      beatsPerMinute = 60 / (delta / 1000.0);
      if (beatsPerMinute < 255 && beatsPerMinute > 20)
      {
        rates[rateSpot++] = (byte)beatsPerMinute; //Store this reading in the array
        rateSpot %= RATE_SIZE; //Wrap variable
        //Take average of readings
  Bpm_value = 0;
        for (byte x = 0 ; x < RATE_SIZE ; x++)
  Bpm_value += rates[x];
  Bpm_value /= RATE_SIZE;
      }
    }
    Serial.print("Bpm_value = ");
    Serial.print(Bpm_value);
    Serial.println(" bpm");

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

---

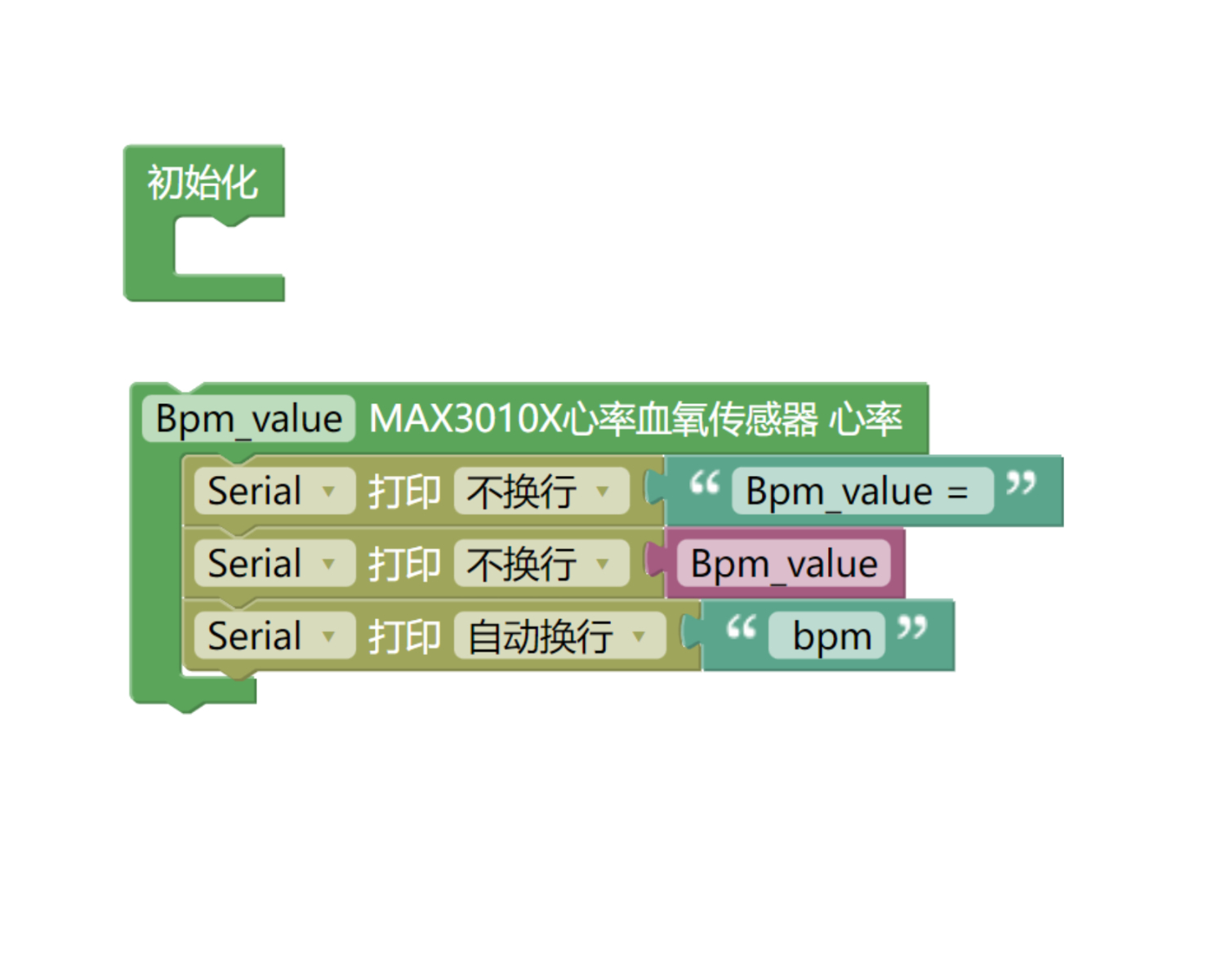

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序(UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

7、测试环境搭建 点这里回到目录

Arduino环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1
• HELLO STEM UNO EXP1 扩展板 *1
• USB type-c 数据线 *1
• 心率传感器模块(HS-S70-P)*1
• PH2.0 4P端子线 *1

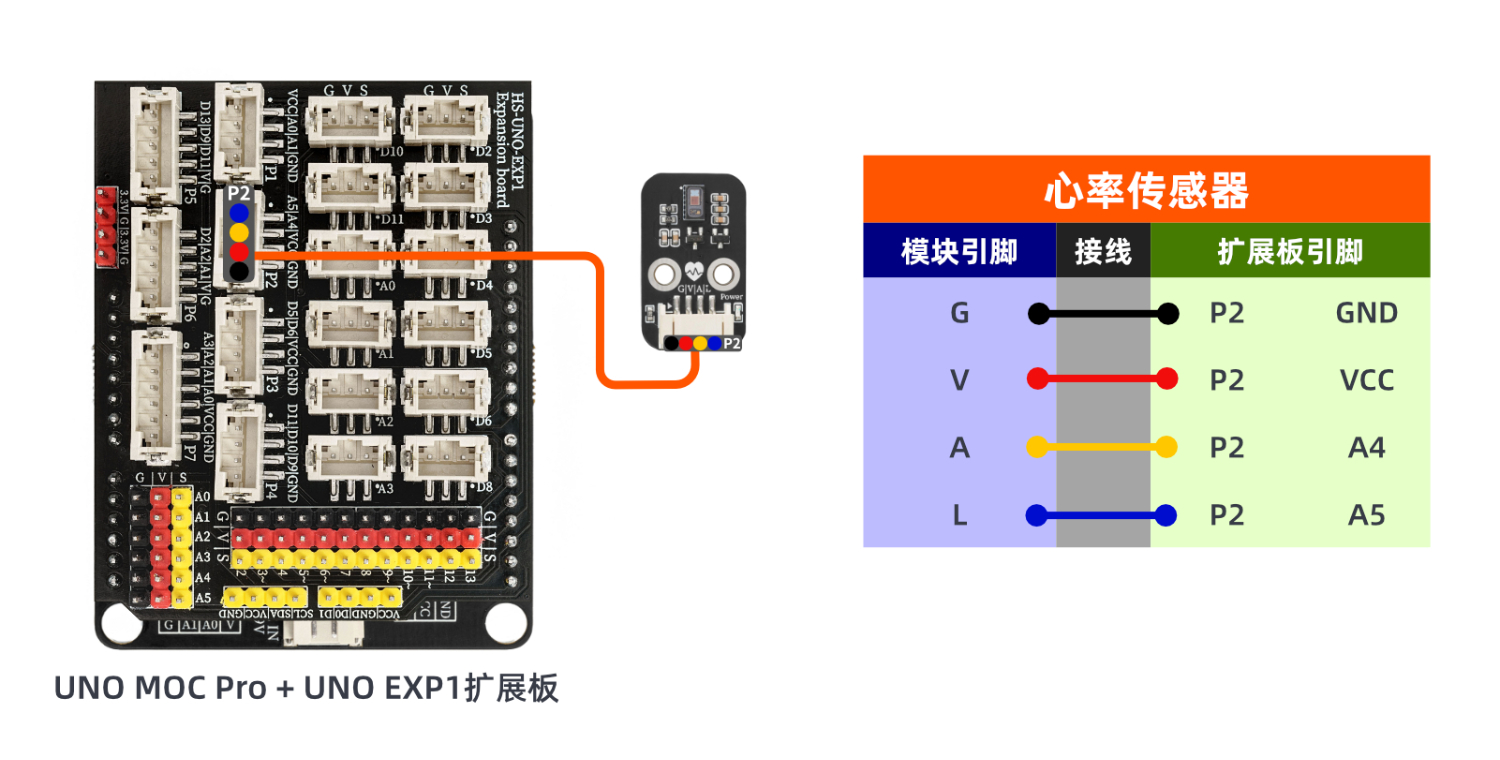

电路接线图：

Micropython环境搭建

准备配件：

• ESP32EA MOC 开发板 *1
• ESP32-EXP1 扩展板 *1
• USB type-c 数据线 *1
• 心率传感器模块(HS-S70-P)*1
• PH2.0 4P端子线 *1

电路接线图：

---

8、添加 Arduino库文件和MicroPython环境库文件 点这里回到目录

不会使用库文件的参考这里：库文件安装使用

库文件：点击下载

米思齐UNO开发板库文件安装步骤（使用代码前先下载安装米思齐库文件）：参考链接

---

9、添加MicroPython环境库文件点这里回到目录

米思齐ESP32开发板库文件下载安装步骤（使用代码前先下载安装米思齐库文件）：参考链接

---

10、视频教程 点这里回到目录

视频教程：点击查看

---

11、测试结论 点这里回到目录

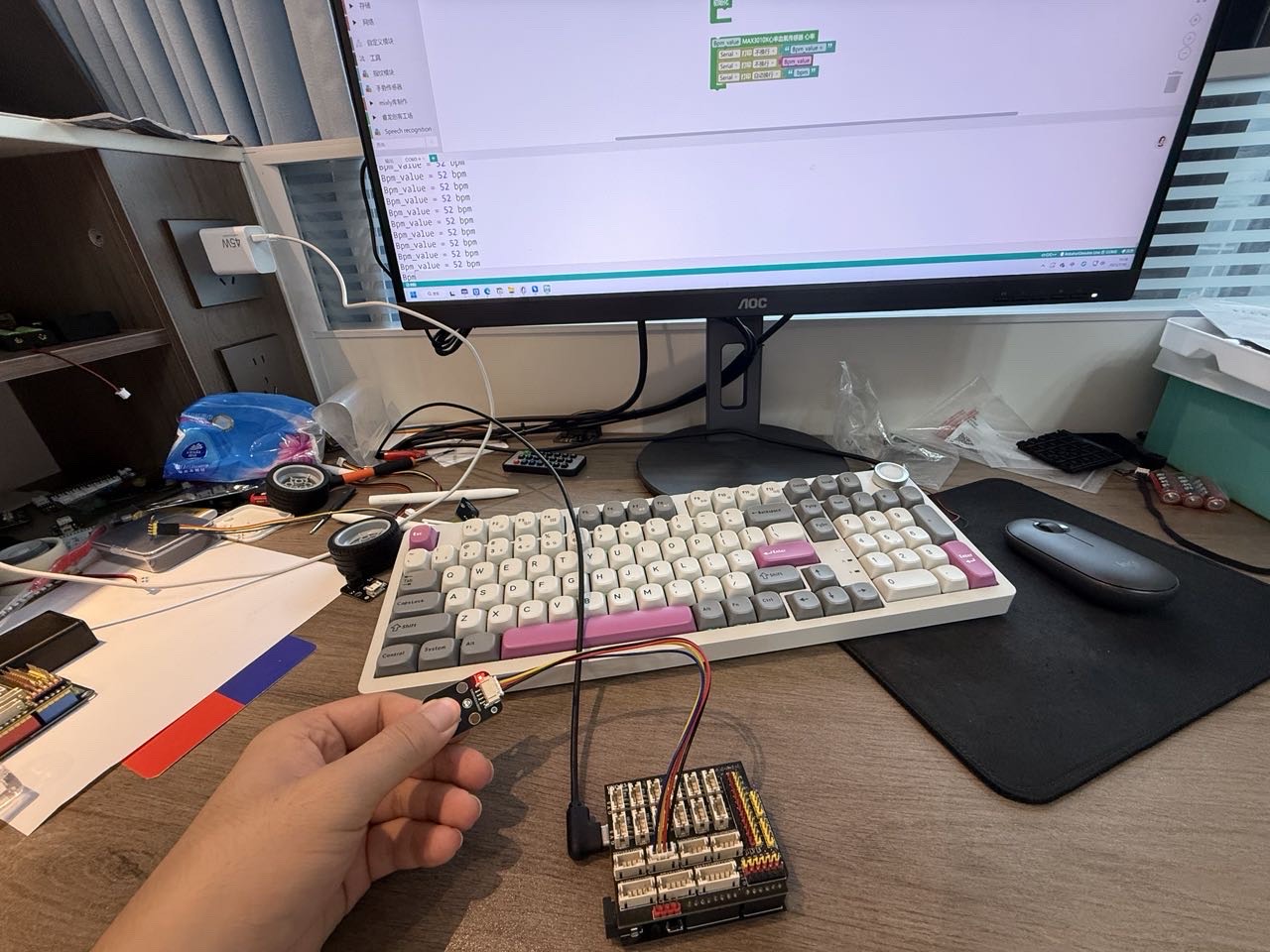

器件连接好线之后，将上述程序上传到开发板之后，即可看到心率传感器模块数据测试。

---

点这里回到目录
